Détails sur le produit:
Conditions de paiement et expédition:
|
| Type: | Q35Y, serrurier multifonctionnel | Condition: | nouveau |
|---|---|---|---|
| Fonction: | Le métal en acier poinçonnant, serrurier de cisaillement de Cuttier de perforateur, volent la coupe | Puissance (w): | 7,5 KILOWATTS |
| Poids: | 2000kg | Dimension (l*w*h): | 1860x800x1900mm |
| Source d'énergie: | Hydraulique | Tension: | 380V, adapté aux besoins du client |
| Couleur: | Personnalisable, gris et noir | Certification: | CE ISO |
| Garantie: | 2 ans | ||
| Mettre en évidence: | Machine hydraulique du serrurier Q35Y-20,serrurier de tôle,Machine de ferronnerie hydraulique |
||

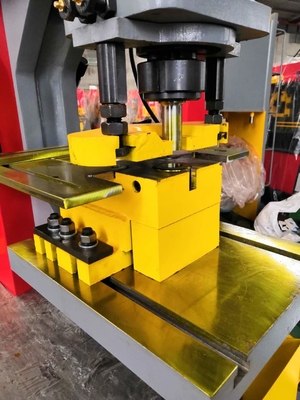

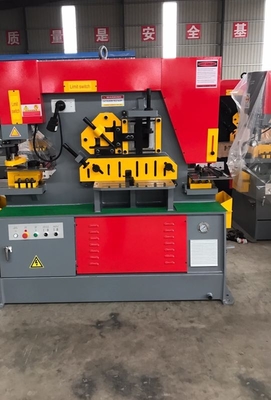

Machine hydraulique de serrurier de trou de poinçon de tôle
Caractéristiques de serrurier,
Utilisant la transmission hydraulique, est les derniers produits unis multifonctionnels de la poinçonneuse de la Chine actuellement, peut fabriquer l'acier d'appartement de plat, acier carré, acier rond, acier d'angle, l'acier de chanel, Je-poutre à la coupe, poinçon, module de cisaillement et le périphérique en mode bloc de cisaillement est équipé de.

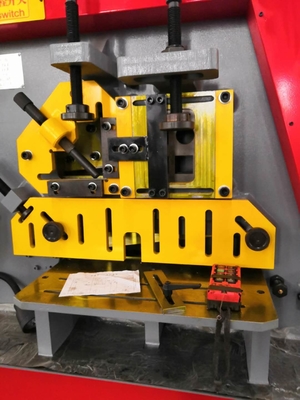

Fonctionne l'arbre du serrurier,
Assemblings,
Les 9 ensembles suivants de moules et de lames sont installés dans la machine :
1. 5 ensembles de matrices de poinçon rondes de trou
2. Un ensemble de lame de coupe en acier d'angle
3. Un ensemble de place et de lame de coupe de barre ronde
4. Un ensemble de lame de cisaillement de plat-barre
5. Un ensemble d'entailler la lame.
D'autres moules et lames devraient être commandés et payés en plus.
Paramètres techniques principaux
| Modèle |
Q35Y -16 |
Q35Y -20 |
Q35Y -25 |
Q35Y -30 |
Q35Y -40 |
Q35Y -50 |
|
|
Traitement Capacité (KN) |
600 | 900 | 1200 | 1600 | 2000 | 2500 | |
|
Matériel Résistance à la traction (MPA) |
≤450 | ≤450 | ≤450 | ≤450 | ≤450 | ≤450 | |
|
Ram Stroke (millimètre) |
80 | 80 | 80 | 80 | 100 | 100 | |
|
Nombre de la course (périodes/minute) (millimètre) |
11-20 | 12-20 | 8-18 | 6-16 | 6-16 | 6-12 | |
|
Profondeur de gorge (millimètre) |
300 | 355 | 400 | 600 | 530 | 600 | |
| Angle de cisaillement | 7° | 8° | 8° | 8° | 8° | 8° | |
|
À plat elle aring |
Maximum Cisaillement Capacité (thickness* largeur) (millimètres) |
16×250 | 20×330 | 25×330 | 30×335 | 40×335 | 50×300 |
| 8×400 | 10×480 | 16×600 | 20×600 | 30×600 | 30×750 | ||
|
Barre elle aring |
Place Barre (millimètre) |
40×40 | 50x50 | 50×50 | 55×55 | 60×60 | 65×65 |
|
Rond Barre (millimètre) |
45 | 50 | 60 | 65 | 70 | 80 | |
|
Poutre en double T (millimètre) |
100×100 | 120×120 | 175×175 | 200×200 | 250×250 | ||
|
C-canal (millimètre) |
120× 53×5.5 |
160× 63×6.5 |
200× 75×9 |
280× 86×11.5 |
300x 89x11.5 |
320x 92x12 |
|
|
Je-poutre (millimètre) |
120× 74×5 |
160× 88×6 |
200× 75×9 |
280× 124×10.5 |
300x 130x13 |
320x 130x13 |
|
| Pêchez le cisaillement |
90°shearing (millimètre) |
120× 120× 12 |
140× 140× 12 |
160× 160× 14 |
180× 180× 16 |
200× 200× 16 |
200× 200× 18 |
|
45°shearing (millimètre) |
60× 60×8 |
70× 70×10 |
60× 60×7 |
80× 80×8 |
80× 80×10 |
100× 100×12 |
|
| Poinçon de trou |
maximum diamètre du poinçon (millimètre) |
ф25 | ф30 | ф35 | ф38 | ф40 | ф45 |
|
Épaisseur de poinçon (millimètre) |
16 | 20 | 25 | 28 | 35 | 40 | |
| Moteur (kilowatts) | 5,5 | 7,5 | 11 | 15 | 18,5 | 18,5 | |
|
Dimension (millimètre) |
1740× 810× 1830 |
1950× 900× 1950 |
2355× 960× 2100 |
2800× 1050× 2450 |
2900× 1110×2500 |
3200× 1440×2500 |
|
|
Remarques : La série de Q35Y est les types standard (pêchez le shearng en acier station et station de cisaillement de barre plate avec la prise pressante manuelle) |
|||||||
Genres de moules et de lames
