plaque d'acier de cisaillement de cisaillement de guillotine de précision en métal de coupe de machine de commande numérique par ordinateur de 4mm 6mm petite

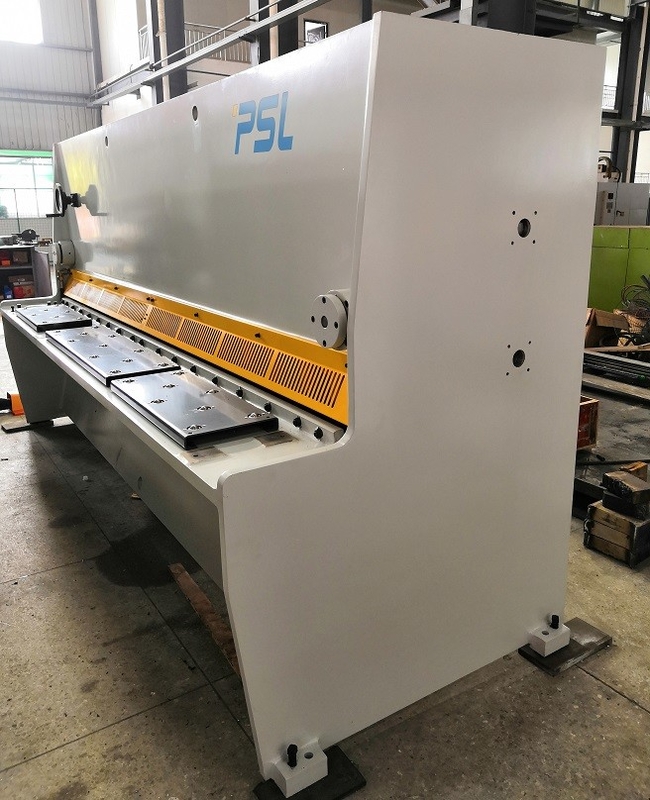

Machine de cisaillement de guillotine hydraulique de tôle de la vitesse rapide OR comme le cisaillement de LVD-YSD

1. Caractéristiques principales du cisaillement,

•    Le cadre supérieur de lame adopte la structure de guillotine. Le guide de roulement est soutenu par des incidences selon le type à trois points. Le panneau de préchargement avant de guide maintient le porte-scie fixé au rouleau supérieur arrière et au rouleau inférieur, et il n'y a aucun dégagement dans le mouvement d'échange.

• Le cadre supérieur de lame adopte une structure inclinée, qui est commode pour masquer et améliore couper l'exactitude des objets.

• L'angle de coupure peut être changé par l'intermédiaire du circuit hydraulique par des boutons, qui est commode et rapide.

• Les différents angles de cisaillement correspondent à différentes épaisseurs de plat.  Quand des plats minces de cisaillement, l'angle de cisaillement peuvent être réduits, la déformation de l'objet peut être réduite au minimum, et l'incision est droite et sans bavures.

• Il est commode ajuster le dégagement de lame à la main pour améliorer une meilleure qualité de cisaillement. La valeur de dégagement de la lame est montrée numériquement dans le mètre.

• Le dégagement motorisé de lame est option.

• La lame ular de Rectang, quatre-bords est utilisée dans notre machine de cisaillement, longtemps utilisant la vie, meulage facile à régénérer.

• Travailler-table sphérique de soutien de boule, commode pour que les utilisateurs plaquent l'alimentation.

• La mesure avant avec le mètre de règle pour répondre aux exigences de l'opération mettante en place préalablement de l'utilisateur.

    2,2 la structure de soudure de totalité est adoptée du cadre et du support supérieur de lames, et la technologie allemande est employée pour éliminer l'effort interne. L'exactitude est maintenue bien.

2,3 les piliers des côtés de la machine de cisaillement deux, la travailler-table avant, pressant des poutres et le porte-scie supérieur sont usinés et constitués par la fraiseuse ennuyeuse et en même temps, qui assure le verticality et le parallélisme de chaque surface assemblying.

2,4 utilisant le grenaillage pour enlever la rouille et pour pulvériser la peinture antirouille sur les cadres soudés.

3. paramètres techniques du cisaillement HGO-6x3100,

4. circuit hydraulique

4,1.  Technologie européenne avancée et adoption du système de contrôle hydraulique intégré, il a la bonne fiabilité.

4,2.  Le système de synchronisation de cylindre de série est adopté, et la machine-outil est uniformément chargée.

4,3.  Les augmentations pressantes de force avec l'augmentation de la force de cisaillement.

4,4.  Le circuit hydraulique a pour surcharger la protection de débordement, sûr et fiable.

4,5.  La pompe à huile adopte la pompe à engrenages interne de NACHI Japon, qui peut résister à haute pression et à faible bruit.

4,6.  Des cachetages sont fabriqués par la NOK de l'Allemagne MERKEL et du Japon. Ils ont bon scellant la représentation et la longue durée de vie.

4,7.  Affichage clair et intuitif de taille de niveau d'huile.

4,8.  Cette machine peut fonctionner sans interruption sous la charge évaluée. Le circuit hydraulique est stable et exactitude.

5. système électrique

5,1.  Utilisant le contrôleur E21s d'Estun OR pour commander la de retour-mesure voyageant,

5,2.  L'armoire de commande électronique répond à la norme de la protection IP54, et les composants électriques sont arrangés dans une norme et clairement marqués.

5,3.  Il est équipé d'un tpanel de fonctionnement fixe et d'un commutateur de pédale mobile pour l'opération facile.

5,5.  L'équipement a des mesures de sécurité électriques fiables telles que la protection d'arrêt d'urgence et de surcharge d'assurer la sécurité de l'équipement et du personnel.
