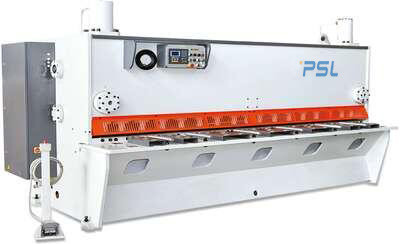

Machine de cisaillement de commande numérique par ordinateur de petit plat hydraulique 3200 millimètres de guillotine de cisaillements de tôle

Découpeuse hydraulique européenne automatique de plat de cisaillement de guillotine de tôle comme façon de LVD-YSD





Caractéristiques structurelles principales de machine,



1. Suivre la méthode d'analyse par éléments finis d'ug, la conception auxiliaire de DAO, le cadre adopte la soudure intégrale et le traitement d'effort interne d'élimination de vibration et d'autres méthodes pour faire la machine ont une résistance plus élevée de rigidité et de vibration.





        2.  Le rail de guide de roulement à trois points est utilisé pour soutenir le support de couteau, et l'espace de lame est manuellement ou a motorisé (facultatif) ajusté. La valeur d'espace est convertie en valeur de l'épaisseur shearable de plat. L'ajustement est commode et la valeur est précise.







3. adoptez l'appui réglable de lame et lame intégrale de quatre-bords rectangulaires la longue, qui est commode pour ajuster l'uniformité de l'espace de lame, pour améliorer la qualité de coupure et pour prolonger la durée de vie de la lame.



4.  Le système tandem de synchronisation de cylindre d'huile est adopté, et la machine-outil est également soumise à une contrainte. En ajustant le volume d'huile du cylindre tandem, l'angle de cisaillement peut être ajusté plus commodément pour répondre aux besoins de cisailler différentes épaisseurs de plat.



5.  Quand des plats minces de cisaillement, l'angle de cisaillement peuvent être réduits, la déformation des pièces peut être réduite au minimum, et l'incision est droite et sans bavures.







6. la lame rectangulaire, quatre bords peut être utilisée, longue durée de vie, meulage facile.



7.   L'appui mobile de lame facilite l'ajustement de l'uniformité de dégagement de lame, améliore la qualité de cisaillement et prolonge la durée de vie de lame.



8.  La table de transport universelle de soutien de boule est adoptée pour réduire l'intensité de travail de l'opérateur.









9.   Le circuit hydraulique utilise un accumulateur genre vessie comme source d'énergie auxiliaire, et absorbe l'impact de pression du système en même temps, de sorte que la machine-outil fonctionne sans à-coup et le bruit soit bas.



10.  De grenaillage à écrouissage d'utilisation pour enlever la rouille et pour pulvériser la peinture antirouille.







1. Cadre principal comprenant deux maisons de côtés, poutre pressante avant, et table de travail avant.

2. Les lames/support de couteau avec le rail de guide de roulement à trois points.

3. Longue lame intégrale à quatre pales rectangulaire.

4. Les valves hydrauliques d'Ingerated embarquent le système, système tandem de synchronisation de cylindre d'huile.

5. Dispositif motorisé de backgauge avec la vis de boule et le guider linéaire, le moteur d'inverseur ou le moteur servo.

6. Dispositif de lampe de ligne.

7. Contrôleur Estun E21s, ELGO P40T, Delem DAC360T de NC/CNC, etc….

8. Table de transport universelle de soutien de boule.

9. Bouchon avant.

10. Accumulateur genre vessie.





Paramètres techniques de HGN-13x3100,

Non.

Nom

Valeur

Unité

Remarques

1	Épaisseur de coupure maximale	13	millimètre	σb≤450N/mm2
2	Largeur de coupe maximale	3100	millimètre
3	Force de coupure maximale	580	kN
4	gorge	100	millimètre
5	Angle de coupe	0.5-2.5	degré	réglable
6	course	8		Périodes/mn.
7	Gamme de retour-mesure	10-1000	millimètre
8	Quantité d'écrou de serrage	17	PC
9	Volume de réservoir de stockage de pétrole	450	L

10	Puissance de moteur principal	15	kilowatt
11	Longueur	3900	millimètre
12	Largeur	2200	millimètre
13	Taille	2350	millimètre
14	Poids de machine	8700	kilogramme

Circuit hydraulique



1. présentant la technologie européenne avancée et adoptant le système de contrôle hydraulique intégré, il a la bonne fiabilité.



2. le système de synchronisation de cylindre de série est adopté, et la machine est uniformément chargée.



3. le circuit hydraulique utilise l'accumulateur de peau-sac en tant qu'énergie auxiliaire, absorbe l'impact de pression en même temps, la machine-outil fonctionne sans à-coup et a à faible bruit.



4.  Les augmentations pressantes de force avec l'augmentation de la force de cisaillement.



5. le circuit hydraulique a pour surcharger la protection de débordement, sûr et fiable.



6.  La pompe à huile adopte la pompe à engrenages interne de NACHI Company du Japon, qui peut résister à haute pression et à faible bruit.











7. des cachetages sont fabriqués par la NOK de l'Allemagne MERKEL et du Japon.





8.   Le circuit hydraulique est équipé des filtres avec l'exactitude de filtrage élevée.



9.  Le cisaillement peut fonctionner sans interruption sous la charge évaluée. Le circuit hydraulique est stable et exactitude.







Système électrique





1.  Utilisant le contrôleur E21s d'Estun OR pour commander la de retour-mesure voyageant, ou le contrôleur ELGO P40T ou DELEM DAC360T de commande numérique par ordinateur pour commander la De retour-mesure (longueur de coupe), l'angle de coupure, la largeur de coupure et le dégagement de lames et soutien pneumatique arrière de coupe. spécial pour la machine de cisaillement.



5,2.  Les composants électriques principaux adoptent la marque célèbre comme Schneider, Siemens, ABB, qui se conforment aux normes internationales, sont sûrs et fiables, ont la longue durée de vie et la capacité anti-parasitage forte.



5,3.  L'armoire de commande électronique répond à la norme de la protection IP54, et les composants électriques sont arrangés dans une norme et clairement marqués.



5,4.  Il est équipé d'un panneau de fonctionnement mobile et d'un commutateur de pédale mobile pour l'opération facile.



5,5.  L'équipement a des mesures de sécurité électriques fiables telles que la protection d'arrêt d'urgence et de surcharge d'assurer la sécurité de l'équipement et du personnel.
