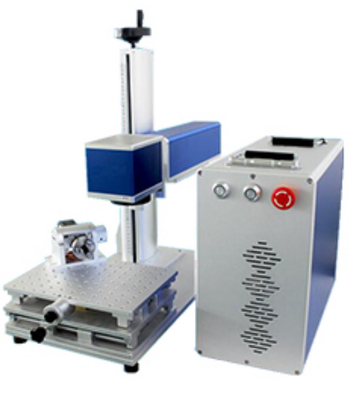

Machine de gravure de repérage de fibre optique portative de laser de Raycus IPG
Caractéristique principale et avantages,
1. L'efficacité de conversion électrooptique élevée, opération simple, rendent compactes en structure, environnement de travail dur de soutien, aucun consommables.
2. La consommation de puissance faible, laser de stabilité a produit. l'inscription est permanente et anticorrosion
3. La poutre de haute qualité, petite dimension de machine, cette source de laser fortement intégrée augmente la capacité de l'antiréflexion de la machine avec l'isolant optique, puisse marquer sur la plupart des matériaux réfléchis élevés tels que l'aluminium, le cuivre, l'or et l'argent sans ombre et phénomène ouvert virtuel.
4. Une plus petite sortie à rayon laser, une ligne de repérage plus fine. approprié à l'inscription de haute précision.
5. La conception modulaire, le générateur distinct de laser et le poussoir, plus flexibles, peuvent marquer sur un plus grand secteur et une surface compliquée. Intérieur à refroidissement par air, petite profession, facile à installer.
Industries applicables :
Les machines de repérage de laser sont très utilisées dans les composants électroniques, la télécommunication, l'automobile et les pièces et les accessoires de moto, l'instrumentation, l'espace, les produits militaires, les machines en métal, les outils, mesure et l'outil de coupe, les articles sanitaires, les pharmaceutiques, la nourriture et la boisson, les cosmétiques et l'emballage pharmaceutique, le matériel médical, l'énergie solaire, les arts et les métiers, et d'autres champs. Utilisé pour toutes sortes de repérage en métal et de non-métal.
Spécifications,
|
Modèle No
|
PEDB-400A
|
PEDB-400B
|
PEDB-400C
|
PEDB-400D
|
|
Type
|
Portatif
|
Bureau
|
Coloré
|
Remplaçant
|
|
Ordinateur
|
Pas inclut le PC
|
Inclut le PC
|
|
Source de laser
|
|
Série d'IPG
|
Lasers de fibre de ytterbium d'énergie pulsée et haute
|
|
Mode de fonctionnement
|
Pulsé
|
|
Polarisation
|
aléatoire
|
|
Moyenne nominale de puissance de sortie
|
10W - 30W pour PEDB-400A /400B /400C
10W - 50W pour PEDB-400D
|
|
Longueur d'onde centrale d'émission
|
1060-1070 nanomètre, gamme d'ajustement de puissance de sortie d'opération à commutation de Q 10%-100%
|
|
Largeur de bande d'émission
(FWHM)
|
<10 nm="">
|
|
Instabilité à long terme de puissance moyenne
|
<5>
|
|
Durée d'impulsion, (FWHM)
|
100 NS
|
|
Commutation de laser À L'HEURE
|
μsec 180
|
|
Commutation de laser OUTRE de temps
|
μsec 180
|
|
Répétition Rate* kilohertz d'impulsion
|
20-80 kilohertz
|
|
Énergie par impulsion (PRR = 20 kilohertz)
|
0,95 MJ
|
|
Qualité typique de poutre, m2
|
<1>
|
|
Délai de livraison de fibre de sortie
|
3m
|
|
Tension d'opération
|
220V
|
|
Puissance maximale
|
600W
|
|
Dimensions nettes
|
70*20*50cm
|
80*38*72cm
|
70*20*50cm
|
143*62*101cm
|
|
Poids net
|
44 kilogrammes
|
53 kilogrammes
|
44 kilogrammes
|
130 kilogrammes
|
|
Poids brut
|
60 kilogrammes
|
70 kilogrammes
|
60 kilogrammes
|
200 kilogrammes
|
|
Système de laser
|
|
Vitesse de balayage
|
0-7000mm/s
|
|
Vitesse de repérage
|
0-5000mm/s
|
|
Taille de repérage
|
110mm×110mm (F-thêta 160)
|
|
Taille de tache
|
micron du ≤ 40 (F-thêta 160)
|
|
Dispositif de refroidissement
|
Air refroidi
|
|
Laser de pilote
|
laser de la diode 650nm, lumière rouge visible pour le guide de repérage
|
|
Temps de travail continu
|
≥16h
|
|
Humidité
|
45~85% (aucune condensation)
|
|
Température de fonctionnement
|
0~40℃
|
|
Boîtiers de commande
|
Marque de laser (version anglaise)
|
Configuration de machine d'inscription de laser de fibre :
| système |
composant |
|
| Système à grande vitesse de balayage |
Lentille induite par laser de vibration |
La Chine |
| Laser |
Laser de fibre |
Raycus /IPG |
| Système de transmission de Photics |
Miroir de focalisation |
Singapour |
| puissance |
Puissance pour le laser de fibre |
La Chine |
| Logiciel de gestion |
logiciel |
Pékin |
| Panneau de commande |
Pékin |
| Chien de données |
Pékin |
| Table de travail |
table de travail 3D manuelle |
La Chine |
| Table de travail rotatoire (facultative) |
circulé en voiture |
La Chine |
