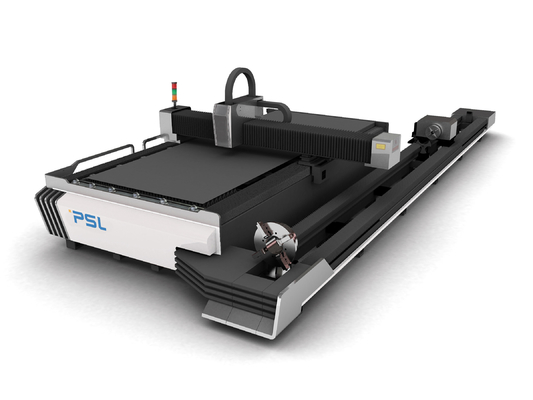

Laser mélangé simple de feuillard et de tuyau d'établi coupant la découpeuse de laser de fibre de commande numérique par ordinateur
Caractéristique technique principale,
Comparé pour épargner l'argent, la machine a deux fonctions, peut couper le tuyau, peut également couper le conseil
Industrie applicable :
◆Très utilisé en coupant l'acier inoxydable, l'acier au carbone, l'acier au manganèse, l'alliage d'acier de ressort et titanique, la feuille galvanisée, le plat en aluminium, le laiton, le cuivre et tout autre matériel en métal.
◆Type ultra-haut, coupe matérielle en métal spécial.
◆Utilisé pour le tuyau de rond en métal, le tube carré, le métal en forme de L, le métal formé par H, etc.
Matériaux applicables :
Plats d'acier au carbone : 0-16mm
Tube/tuyau d'acier au carbone : 0-12mm
Plaque d'acier inoxydable : 0-8mm
Tube/tuyau d'acier inoxydable : 0-6mm.
Plat et tube/tuyau en aluminium : 0-6mm
Au-dessus de l'épaisseur mesurée est épaisseur la coupure élevée ultra-rapide disponible de coupe de qualité.
Structure de machine,
Lit de machine
Le lit de machine adopte la structure de soudure intégrale, le traitement de extinction arrière à hautes températures, et puis le traitement de vieillissement de vibration. Il a la bonne rigidité et la haute précision, et peut être employé pendant longtemps sans déformation.
Établi fixe
La machine adopte la commande double face ultra-rapide à haute précision de structure de portique, de support et de pignon de Taïwan YYC (Herion) et le guide linéaire, avec la transmission stable et la haute précision.
Cadre principal fixe de table de travail : le processus de recourbement entier du plat ultra épais est adopté, et alors la soudure entière est formée, afin d'avoir la grande portance.
Dispositif de coupe de tube/tuyau
Mandrin automatique
Le mandrin automatique pneumatique peut maintenir le tube rond, le tube carré et le tube ovale rapidement.
La technologie brevetée de mandrin a quatre griffes pour le centrage automatique, qui peut soutenir le tube rond, le tube carré et le tube ovale.
Le tube circulaire et d'autres matériaux automatiquement mettre en application la fonction de centrage de fixage.
La conception mince de mandrin peut facilement écrire l'intérieur du mandrin fixe pour réaliser la coupe de la queue.
Mandrin fixe
Le mandrin fixe adopte quatre griffes pour maintenir le tuyau, et l'extrémité de griffe est équipée du mécanisme de rouleau et peut maintenir et centrer rapidement.
Le mandrin a une commande de moteur servo et mandrin mobile, ils deux peuvent tourbillonner en même temps, qui peuvent réaliser la rotation rapide de la coupe de tuyau sans déformation du tuyau.
Traverse
La traverse est soudée dans son ensemble. Après deux fois du vieillissement à hautes températures d'extinction et de vibration, la traverse est constituée par le traitement de haute précision.
Traverse rallongée (axe des y) à traiter et tuyaux de coupe.
X, Y, Z, contrôle de mouvement d'axe de W
Axe de X, de Y, de Z et axe de rotation de W tout adopter les moteurs servo de couple élevé, avec la haute précision, la grande vitesse, le grand couple, la grande représentation d'inertie, stable et durable.
Système d'évacuation de rebut
La partie plus inférieure du lit est équipée d'un chariot, qui peut rassembler les déchets dans le processus de fabrication et les petites pièces.
Système de dépoussiérage
L'établi de découpeuse de laser de commande numérique par ordinateur a un système spécial de dépoussiérage de séparation, qui est employé pour enlever la poussière, le gaz résiduel et d'autres substances dans le processus de fabrication.
Paramètres principaux de technologie,
| Nom |
Découpeuse mélangée de laser de fibre de feuillard et de tube |
| modèle |
FCLT4020-3000W |
| puissance de laser |
3000w |
| source de laser |
RAYCUS/IPG |
| BPP, mm*mrad |
1,27 |
| Longueur d'onde de laser |
1070nm |
|
Maxim Cutting Thickness
(Feuille et tube)
|
Acier au carbone (O2) |
14-16mm |
| Inoxydable (N2) |
6-8mm |
| Feuille/tube en aluminium |
4-6mm |
| Feuille en laiton/tube |
4mm |
| Maxime coupant la vitesse |
60-80m/min (selon des matériaux) |
| Accélération maximale |
1.0G |
| Instabilité d'énergie |
≤2% |
| formats graphiques soutenus |
DAO, logiciel de CorelDraw, DXF/DWG/PLT |
| secteur de coupure |
4000×2000 |
| Déplacement d'axe des abscisses |
4010 |
| Déplacement d'axe des ordonnées |
2010mm |
| Déplacement d'axe de Z |
120mm |
| Gamme d'ajustement d'axe de W |
360degree |
| l'exactitude de replacent |
±0.03mm/m |
| exactitude d'axe des ordonnées de la position X |
±0.03mm/m |
| Matière de charge maximale d'établi |
700KG |
| puissance de la machine |
350V-420V/50Hz |
| Poids de machine |
5500kg |
| Dimensions |
meatured selon le type détaillé |
Composantes principales,
| 1.Controller |
Système de contrôle de Cypcut
- Ce qui peut réaliser la disposition intelligente des graphiques, automatiquement choisissant et s'assortissant coupant des chemins, durée de la transformation d'économies
|
| source 2.Laser |
Marque célèbre Raycus/maximum/IPG
- Le laser à état solide dure au-dessus de 50,000hours ; Diverses options de puissance de 1000w, de 1500W, de 2000W, de 3000W etc.
|
| focalisation 3.Auto |
Automatique-taille capacitive ajustant la tête de Raytools ou de coupe de WSX ou de PRECITEC
- Le point focal sera automatiquement ajusté en coupant le processus pour réaliser le meilleur effet de coupure de la tôle différente d'épaisseurs.
|
| système 4.Servo |
Le Japon YASKAWA ou FUJI ou conducteur et moteur servo de DELTA
|
| 5.Reducer |
Réducteur du Japon Shimpoo/MOTORE
- Utilisé pour pour remplacer le support et la ceinture traditionnels, pour rendre la machine plus puissante et stable
|
|
6. de grande précision
Crémaillère et guider linéaire
|
Marque HIWIN, TBI, YCC, HERION de Taïwan de transmission de précision
- Ce qui peut atteindre ±0.02mm/300mm
|
| 7. Réfrigérateur de refroidissement |
Hanli/Tongfei
Double système de circulation, tube titanique d'échange thermique, au-dessus d'alarme de la température, protection d'écoulement, réservoir d'eau spécial de refroidissement de laser de fibre de protection de niveau d'eau
|
| 8. Régulateur de tension |
Facultatif pour quelques pays et secteurs avec la tension instable |
