Centre d'usinage en aluminium de commande numérique par ordinateur d'extrusion en aluminium automatique de découpeuse

Centre d'usinage en aluminium de plats de circulaire de machine en aluminium automatique de scier

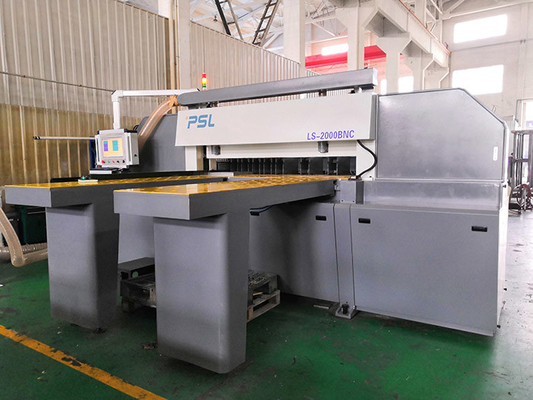

Nom de machine : Machine sciante en aluminium automatique

Modèle : LS-2000BNC

▲Union de personnel de LS au nom des modèles de machine sciants en aluminium semi-automatiques de société. Représentant

▲2000 tailles en aluminium de scies,

▲BNC au nom d'automatique.

Ce dispositif s'applique à l'aluminium de formulaire, au cuivre, et aux panneaux composés.



Paramètres techniques principaux



Spec./modèle		LS-2000BNC
Efficary	Longueur de coupe	3800mm
	Largeur de coupe	2000mm
	Taille de coupure maximale	200mm
	Taille de maximum de la lame	220mm
Lame de scies	La canalisation a vu le moteur	18.5KW
	Diamètre principal de lame	Ø550mm
	La canalisation a vu le diamètre de noyau d'axe.	Ø 38mm
	Vitesse d'axe	4000 r/min
Siège de scie	Moteur de déplacement d'inverseur	1.5KW
	Vitesse en avant	Maximum 9 m/min
	Vitesse arrière	Maximum 17 m/min
	Moteur servo de alimentation automatique	C.A. 3KW
	Pression atmosphérique	≥5.0 kg/cm2
	Taille de Tableau	1050 millimètres
	Dimensions hors-tout	4300×7500×1770
	Tension	380V/50Hz





Caractéristiques mécaniques :



▲Écran d'opération de contact :



    1. type de contact écran d'opération de 10 pouces.



    2. des ensembles multiples d'établis peuvent être installés en même temps pour faciliter commuter pendant scier.



   3. fonction d'entrée de botte.



   4. fonction d'auto-détection de défaut.





Base de fixage et de alimentation de plat d'Al :



1.  Les rails de lit des deux côtés de la base de alimentation de bride se composent des poutres en acier soudées. Les rails de guide chromés durs d'un côté et les rails de guide plats de l'autre côté sont assortis avec des vitesses et des commandes de rangée de vitesse, et la règle magnétique est assortie avec le réducteur et le moteur servo quotidien de deux kilowatts pour le positionnement moteur précis et rapide. La vitesse maximale est 6 m/min.





▲Structure comprimée de poutre :



1. adoptez la structure intégrale de poutre de pression, crémaillère et la collocation de cylindre, conduisent également la poutre de pression pour monter et pour enfoncer le matériel de feuille. La pression est également distribuée des deux côtés de la ligne centrale de coupure. Quand la bande en caoutchouc est installée au fond de la poutre de pression pour éviter le pressurage, la surface de l'objet de travail est pressée pour assurer la qualité de coupure précise.





Siège de scie :



1. la conception slideway linéaire parallèle peut effectivement réduire l'inertie mobile du siège de scie, améliorer la représentation douce du siège géant, et effectivement réduire le balancement du mouvement pour réaliser la meilleure ligne de coupure exactitude.



2.  Le moteur principal de scie est 20HP (18,5 kilowatts). Sa course énorme adopte (1,5 kilowatts) le moteur de conversion de fréquence 2HP pour conduire avec le réducteur et les dents d'engrenage de précision rament. La canalisation a vu des matchs à travers l'action du cylindre d'huile, ainsi scier est plus puissant, évitant le phénomène de bloquer et d'écraser provoqué par la transmission à chaînes traditionnelle.



3. la lame de scies coupant l'emplacement peut automatiquement localiser la position en hausse de coupe selon la largeur de programme éditant des arrangements pour démarrer couper.



4.  Une poussière tubulaire carrée rassemblant la cuvette est arrangée sous le siège de scie, et deux côtés du film pour se couvrir et pour se prolonger à la fin de la coupe pour s'assurer que la poussière rassemblant la cuvette réalise la plus haute poussière rassemblant l'effet.



5.  La vitesse de coupure maximum de la course de lame de scie est 6 m/min et 7 m/min. La vitesse de coupure peut être ajustée par le bouton de panneau selon la taille de l'objet de coupe, et la vitesse de coupure peut être changée en temps réel. Les utilisateurs peuvent ajuster leurs besoins de préférence selon la nature des objets de coupure.





▲Établi principal :



La table de travail principale est également une table de flottement. Des perles de cuivre de flotteur d'air sont arrangées sur le panneau plaqué par chrome dur. Dans l'état de la longévité augmentée, l'efficacité de travail de la tôle supérieure du travailleur est également améliorée.





▲Brides :



   1. configuration standard du nombre de brides de travail : 8 PCs des brides.



   2.  Chaque bride est équipée d'un cylindre pour tirer la feuille d'objet d'une manière de levier, de sorte que quand il tire l'objet, elle puisse s'assurer que           le matériel de fonctionnement maintient la feuille.



▲Feuille antipoussière



La feuille antipoussière segmentaire adopte la feuille en plastique transparente, qui peut effectivement retenir l'éjection de la poussière et réaliser la fonction de protection de sécurité.



▲Configuration électronique de boîte de contrôle :



    1.  Toutes les composantes électroniques sont achetées de l'usine originale de Taïwan.



    2.  Le conducteur de moteur servo et de servo sont delta.



    3.  Le convertisseur de fréquence est Taïwan Yingweiteng.



    4. les composantes électroniques n'ont pas besoin de système de refroidissement du tout. Pour la vulgarisation des composantes électroniques, elles peuvent être achetées et remplacées par



        marché sans s'inquiéter de l'invasion de la poussière, tant que ils sont nettoyés et maintenus régulièrement.



▲Alimentation d'énergie :



    1.  L'alimentation d'énergie est approvisionnement triphasé industriel avec une tension de 380V/50HZ.



▲Source d'air comprimé :



    Employez la pression atmosphérique 5-6 kg/cm





▲Dépoussiérage :



   1.  Le fournisseur fournit le système de retrait de puce de grattoir, qui est installé en place synchroniquement avec la machine sciante pour assurer la fonction de retrait de puce.





▲Équipement standard :



    1.  Une lame de scies principale : le carbure scie la lame (spéciale pour le plat en aluminium).



    2. brides de travail : 8pcs.



    3. table de alimentation de flottement : 1800mm x 600mm x 2 ensembles.



    4.  La boîte à outils contient un ensemble d'outils.



    5.  La ceinture du moteur principal de scie est arrangée dans la machine.
