Détails sur le produit:
Conditions de paiement et expédition:
|
| nom: | cisaillement hydraulique de guillotine | Condition: | nouveau |
|---|---|---|---|
| Moteur principal: | Moteur servo pour économiser l'énergie | Coupure du matériel: | Aluminium d'acier au carbone d'acier inoxydable en métal, plaque d'acier de MS/SS/GI etc. |
| Espace de gorge: | 100mm, 150-500mm | Mode de contrôle: | Contrôleur Estun E21s, ELGO P40, Delem DAC360T d'OR |
| Entraînement: | Inverseur, conducteur servo | De retour-mesure: | Vis de boule + guider linéaire, 1000mm de déplacement |
| Couleur: | White+Blue ou adapté aux besoins du client | Tension: | Adapté aux besoins du client, 220V/380V/400V |
| Garantie: | 2 ans | Le service après-vente a fourni: | Ingénieurs disponibles pour entretenir des machines à l'étranger, appui en ligne, support technique |
| Mettre en évidence: | machine de cisaillement automatique,machine de cisaillement de coupe de plat,Machine de cisaillement de plat |
||
1. Utilisant la conception de DAO d'ordinateur. Le cadre, le glisseur de lames et d'autres parts importantes sont analysés par le logiciel d'analyse par éléments finis d'ANSYS pour assurer la rationalité et la force du cadre et de la structure. Monoblock par des robots de soudure et aparatus et processus de détente par traitement de recuit.
2. Présentant la technologie européenne avancée et adoptant le système de contrôle hydraulique intégré, il a la bonne fiabilité. plus fiable et facile pour l'entretien. Les moteurs de Siemens, les pompes d'Allead et les valves hydrauliques de Rexroth sont Ontario utilisé le cisaillement.

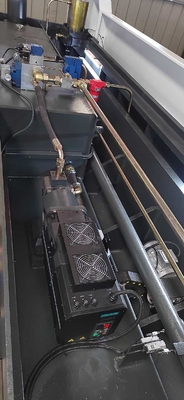

3. Le nouveau moteur servo de haute puissance est appliqué à notre machine de cisaillement de plat hydraulique. Quand la machine ne fonctionne pas, le moteur est dans l'état d'arrêt, qui peut non seulement empêcher la température d'huile du réservoir de stockage de pétrole de monter trop rapide, mais également épargner l'électricité, sauver l'énergie et la protection de l'environnement et réduire des coûts de production.
4. Le cisaillement hydraulique est une machine variable d'action de râteau qui est produite dans un grand choix de longueurs et de capacité de coupe. le déplacement de poutre de De retour-mesure est commandé par le contrôleur de NC/CNC. L'angle de coupe et le dégagement de lames d'up/low peuvent être actionnés par le contrôleur de NC/CNC selon l'épaisseur différente de plats. La vis de boule et le guider linéaire sont employés dans la De retour-mesure. Elle améliore le cisaillement de la qualité efficace et cisaillante.
5. Mesure arrière de grande précision avec la vis de boule et le guider linéaire. La distance du backgauge est ajustée par le moteur à courant alternatif ou le moteur servo et est ajusté facile et montré par le contrôleur E21s ou TP-07 ou Delem DAC310 360T d'OR.
6. Éclairage-alignement équipé, si facile à aligner en cisaillant. spécial pour quelques utilisateurs qui les besoins mesurer différentes tailles dans deux côtés premièrement, et alors réduit.
6. Il adopte le type professionnel structure de porte de support d'outil. Des barrières sûres assemblied sur la machine pour éviter des mains pour entrer dans l'écrou de serrage et le secteur de coupe, et assurent la sécurité d'opération.

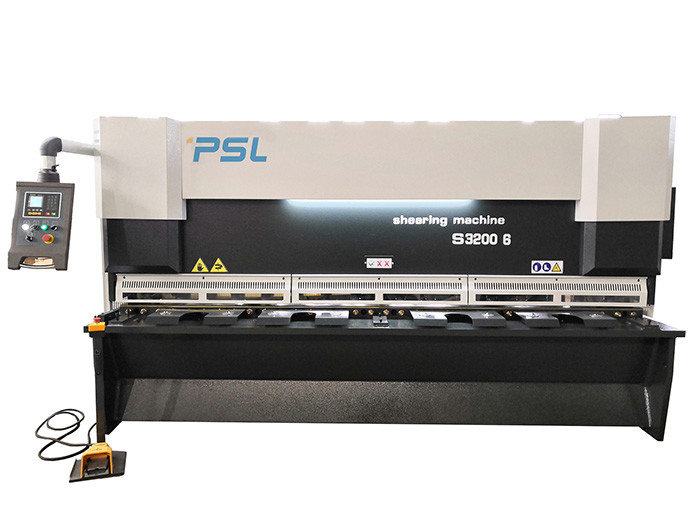

Caractéristiques du cisaillement QC11K-6x3200,
| Spécifications | QC11K-6x3200 |
| Épaisseur de Max. Cutting |
6mm (acier doux) 3mm (acier inoxydable) |
| Largeur de coupe maximale | 3200mm |
| Courses | 9-30/min |
| Course de Backgauge | 10-750mm |
| Angle de cisaillement | 0.5-2.5Degree |
| Profondeur de gorge | 150mm |
| Taille de table de fonctionnement | 750mm |
| Largeur de table de fonctionnement | 600mm |
| Puissance principale de moteur servo | 7.5kw |
| Dimensions : | 3750x1770x2150 |
| Poids net Appro. | 5.8Tons |
| Volt. |
380V, 50HZ
|
| Modèle facultatif | Fabricant | Remarques | |
|---|---|---|---|
| Système de commande numérique par ordinateur | E21s TP-07 DAC310 DAC360 |
DELEM |
|
| Circuit hydraulique | Vannes électromagnétiques principales |
Rexroth Jianhu |
|
| Mesure arrière |
Moteur à courant alternatif Vis de boule + guider linéaire |
PSL Taïwan |
|
| Pompe à huile | Pompe à huile intérieure de vitesse |
Allead |
|
| Alimentation secteur |
Moteur servo (facultatif) |
VECHI | |
| Table de travail avant | Palette et support spéciaux de boule | PSL | |
| Sécurité | Barrières en acier avant + protection sûre arrière de capteur (facultative) | PSL | |
| Dispositif de soutien arrière | Cadre pneumatique de soutien (facultatif) | PSL | |
| Dégagement de lame | Motorisé Opération de contrôleur d'OR |
PSL | |
| électrique | Relais de Schneider, contacteur | Schneider | |
| Commutateur de pied | Commutateur vertical coréen de Kaikun | Kaikun coréen | |
| Gorge profonde | 150mm -500mm (facultatif) | PSL |
| Modèle |
Maximum. Tkn. |
Limite conventionnelle d'élasticité | Max. Length | Angle | X.Stroke | Puissance | L*W*H (millimètre) | Poids |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 7.5kW | 3140*1740*2040 | 4800Kg |
| QC11K-6*3200 | 6mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 7.5KW | 3750*1770*2150 | 5800Kg |
| QC11K-6*4000 | 6mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4830*1840*2150 | 7500Kg |
| QC11K-6*5000 | 6mm | ≤450kN/cm | 5000mm | 0.5-2.5° | 750mm | 15KW | 5830*1840*2150 | 13000Kg |
| QC11K-6*6000 | 6mm | ≤450kN/cm | 6000mm | 0.5-3° | 750mm | 15KW | 6480*2100*2300 | 18000Kg |
| QC11K-8*2500 | 8mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 11KW | 3040*1700*1700 | 5500Kg |
| QC11K-8*3200 | 8mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 11KW | 3860*1700*1700 | 6200Kg |
| QC11K-8*4000 | 8mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4640*1700*1700 | 7900Kg |
| QC11K-8*5000 | 8mm | ≤450kN/cm | 5000mm | 0.5~3° | 750mm | 18.5KW | 5400*2400*2000 | 13500Kg |
| QC11K-8*6000 | 8mm | ≤450kN/cm | 6000mm | 0.5~3° | 750mm | 22KW | 6480*2100*2350 | 19000Kg |
| QC11K-8*8000 | 8mm | ≤450kN/cm | 8000mm | 0.5~3° | 750mm | 22KW | 8580*2130*2350 | 29500Kg |
| QC11K-10*2500 | 10mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 950mm | 15KW | 3040*1800*1700 | 6500Kg |
| QC11K-10*3200 | 10mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 950mm | 11KW | 3850*1830*1900 | 7500Kg |
| QC11K-10*4000 | 10mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 950mm | 15KW | 4650*2100*2000 | 11000Kg |
| QC11K-10*5000 | 10mm | ≤450kN/cm | 5000mm | 0.5~3° | 950mm | 15KW | 5750*2100*2000 | 16000Kg |
| QC11K-10*6000 | 10mm | ≤450kN/cm | 6000mm | 0.5~3° | 950mm | 15KW | 6500*2100*2300 | 24000Kg |
| QC11K-10*8000 | 10mm | ≤450kN/cm | 8000mm | 0.5~3° | 950mm | 15KW | 6800*2100*2300 | 32000Kg |
| QC11K-13*2500 | 13mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 1000mm | 15KW | 3285*1830*2390 | 7500Kg |
| QC11K-13*3200 | 13mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 1000mm | 15KW | 3855*1830*2390 | 9500Kg |
| QC11K-13*4000 | 13mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 1000mm | 18.5KW | 4850*1830*2390 | 12500Kg |
| QC11K-13*6000 | 13mm | ≤450kN/cm | 6000mm | 0.5~3° | 1000mm | 30KW | 6850*1930*2650 | 30000Kg |
| QC11K-13*8000 | 13mm | ≤450kN/cm | 8000mm | 0.5~3° | 1000mm | 30KW | 8950*2130*2850 | 46000Kg |
| QC11K-13*9000 | 13mm | ≤450kN/cm | 9000mm | 0.5~3° | 1000mm | 45KW | 9980*2130*2850 | 65000Kg |
| QC11K-13*10000 | 13mm | ≤450kN/cm | 10000mm | 0.5~3° | 1000mm | 45KW | 11050*2500*3100 | 85000Kg |
| QC11K-16*2500 | 16mm | ≤450kN/cm | 2500mm | 0.5~3° | 1000mm | 22KW | 3440*1940*2830 | 9500Kg |
| QC11K-16*3200 | 16mm | ≤450kN/cm | 3200mm | 0.5~3° | 1000mm | 22KW | 4010*1940*2830 | 11000Kg |
| QC11K-16*4000 | 16mm | ≤450kN/cm | 4000mm | 0.5~3° | 1000mm | 30KW | 5010*1980*2830 | 15500Kg |
| QC11K-16*5000 | 16mm | ≤450kN/cm | 5000mm | 0.5~3.5° | 1000mm | 30KW | 5900*2600*2830 | 25000Kg |
| QC11K-16*6000 | 16mm | ≤450kN/cm | 6000mm | 1~3.5° | 1000mm | 37KW | 6900*2600*2830 | 36000Kg |
| QC11K-16*8000 | 16mm | ≤450kN/cm | 8000mm | 1~3.5° | 1000mm | 45KW | 8900*2900*3430 | 75000Kg |
| QC11K-20*2500 | 20mm | ≤450kN/cm | 2500mm | 1~3° | 1000mm | 30KW | 3440*1980*2830 | 14000Kg |
| QC11K-20*3200 | 20mm | ≤450kN/cm | 3200mm | 1~3° | 1000mm | 30KW | 4010*1900*2830 | 17000Kg |
| QC11K-20*4000 | 20mm | ≤450kN/cm | 4000mm | 1~3.5° | 1000mm | 37KW | 4850*2600*2900 | 22000Kg |
| QC11K-20*6000 | 20mm | ≤450kN/cm | 6000mm | 1~3.5° | 1000mm | 55KW | 6700*3000*3000 | 54000Kg |
| QC11K-30*2500 | 30mm | ≤450kN/cm | 2500mm | 1~3.5° | 1000mm | 45KW | 3440*1900*2830 | 25000Kg |
| QC11K-30*3200 | 30mm | ≤450kN/cm | 3200mm | 1~3.5° | 1000mm | 45KW | 4200*1900*3000 | 34000Kg |
