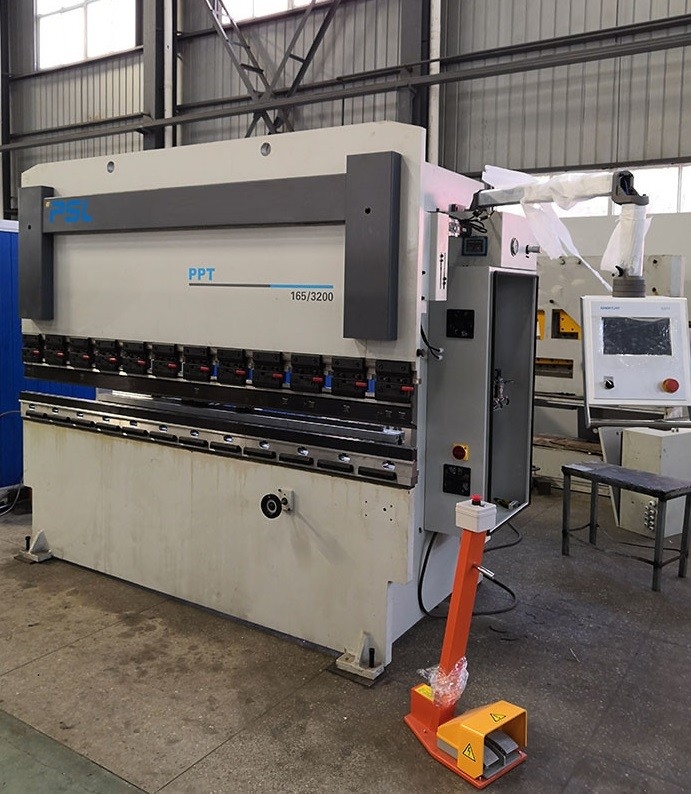

machine à cintrer servo hydraulique 10ft de commande numérique par ordinateur de frein de presse de barre de la torsion 165t

Frein hydraulique de presse hydraulique de commande numérique par ordinateur de machine à cintrer du servo de barre de torsion de PPT (k) (commande numérique par ordinateur)





  Caractéristiques principales de cette machine :



Aspect simple et bel ;



Ajustement de fonctionnement et entretien, simple et fiable facile ;

Utilisez les commandes système mécaniques simples, efficaces et précises de synchronisation obligatoire ;

La RAM est déplacée en parallèle en tordant l'axe de torsion pour réaliser la synchronisation de processus ;

Par l'arrêt mécanique pour réaliser le degré d'arrêt ;

Est numériquement commandé.



















Fonctions principales du frein de presse :



1. 1.   Ce frein de presse est conception assistée par ordinateur adoptée de technologie de LVD. Le cadre, la RAM et d'autres parts importantes sont analysés par le logiciel d'analyse par éléments finis d'ANSYS pour assurer la force et la rationalité structurelle du cadre.





1,2.   Le cadre adopte la structure de soudure intégrale, et la rigidité de la machine-outil est bonne.



1,3.   Des matériaux de Q235-B sont employés pour des panneaux de mur, plats verticaux de table de travail et plats de glissement.



1,4.   Quand les grandes pièces sont bout soudé, la soudure à l'arc électrique submergée sera adoptée pour le soudage bout à bout automatique. En soudant, retournez la soudure des deux côtés pour réduire souder la déformation. La soudure sera exempte de dégagement, de trou d'air, de fente et d'autres défauts de soudure. Détection de faille de conduite après soudure.



1,5.   Le processus vieillissant de recuit à hautes températures de traitement est adopté pour que de grandes pièces éliminent l'effort de soudure et pour assurent l'exactitude et la stabilité des pièces traitées.



1,6.  L'usinage du cadre adopte la méthode de usinage de fixage ancienne de grand sondage de plancher et de centre d'usinage de portique de fraiseuse et mobile pour assurer l'exactitude d'usinage des pièces.





2. cylindres :

2. 1.  Le bloc-cylindres est intègralement forgé avec de l'acier 45# et a la rigidité et la force suffisantes. Après la forge et la formation, par l'essai non destructif, assurez-vous que le matériel n'a aucun défaut tel que la structure lâche, et par le processus de recuit pour éliminer l'effort interne et pour assurer la stabilité du matériel.

2. 2.  La tige de piston et la culasse sont faites de 45# ont forgé en acier et normalisentes pour s'assurer pour améliorer les propriétés mécaniques complètes.



3.    La barre de torsion a forcé la synchronisation mécanique, équilibre de bouchon de limite avec l'axe des y de haute précision.



4. Adopt a intégré le système de contrôle hydraulique, plus fiable et facile pour l'entretien.

les choix particuliers d'installation laissent obtenir particulièrement les niveaux sonores modérés les deux sur des machines de la capacité moyenne. Surchargez la protection de débordement est équipé au circuit hydraulique, qui ne peut assurer aucune fuite, et le niveau d'huile peut être lu ou vu directement.





5.    La mesure arrière est soudée par la structure métallique et a la rigidité élevée. Elle est conduite par le moteur servo, la vis de boule et le guide linéaire pour assurer l'opération de haute précision. Les doigts de retour-mesure a le parallélisme élevé et l'ajustement rapide sur le guider linéaire.


6.    Compensation de débattement de Tableau,

La table de travail convexe réglable intégrale peut obtenir la compensation précise de débattement sur la longueur entière.





7.    L'outil supérieur spécial est équipé du fixage rapide conçu pour plier les plaques d'acier inoxydables minces.

V-matrice 4-way avec différentes ouvertures





8.    Pédale de pied avec l'arrêt d'urgence.



9.    Couverture avant de RAM avec la lampe pour l'allumage.



10.   Contrôleur de commande numérique par ordinateur pour le frein de presse hydraulique : Delem DA41T, Estun E300T, EASYCAT TP10s

Ces le contrôleur seulement peut commander deux axe-x et Y servo, et table crwoning.

la fonction de programmation de Multi-travail-étape peut réaliser une opération automatique et un positionnement contnuous ou des procédures multipas, aussi bien qu'un ajustement de précision automatique pour des positions de bouchon arrière et de bloc de glissement ;











Fonctions ou pièces facultatives,



1.   Des mouvements avant de défenseurs sans à-coup sur le guider linéaire le long de la table de travail dedans à droite ou à gauche, peuvent également être ajustés en haut et en bas.



2. contrôleur SNC53 de commande numérique par ordinateur pour commander plus d'axises avec les moteurs servo (X, Y1, Y2, R, Z1, Z2)



3. a motorisé la compensation de couronnement mécanique de débattement de table)) ajustée par le contrôleur de commande numérique par ordinateur.



4. poutre de De retour-mesure avec le double guider linéaire pour déplacer des doigts facilement.



5. doigts manuels de retour-mesure haut/bas (R-axe).



5. mises à jour de moteur principal au moteur servo.



6. protecteur sûr de laser.



7. la gorge de profondeur peut se lever à 500mm ou à plus.



8. Fixage hydraulique automatique d'outil supérieur























   Composantes principales :



Modèle facultatif	Fabricant	Remarques
Système de commande numérique par ordinateur	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(Facultatif) (Facultatif)
Circuit hydraulique	Vannes électromagnétiques principales	Rexroth D'ABORD
Cachetages	cylindres	MERKEL NOK
Mesure arrière	Moteur servo   Vis de boule + guider linéaire	EASTCAT Taïwan
Pompe à huile	Pompe à huile intérieure de vitesse	Allead Ensoleillé
Alimentation secteur	Moteur à courant alternatif Moteur servo	Wanbang VEICHI	(Facultatif)
Table de travail	Table de couronnement manuelle Table de couronnement mécanique motorisée	PSL PSL	Facultatif
Sécurité	Barrières en acier de côtés de l'avant deux Protection sûre arrière de capteur	PSL	(Facultatif)
Bras avant de soutien	Bras simple fixe de soutien les bras de soutien ont monté sur le guide linéaire	PSL	(Facultatif)
Tension	380V/50HZ	PSL	Adapté aux besoins du client
Composant électrique	Relais de Schneider, contacteur	Schneider
Commutateur de pied	Commutateur vertical coréen de Kaikun	Kaikun coréen
Deptj de gorge	400mm 400-600mm (facultatif)	PSL





PPT (K) paramètres principaux de série.





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
KN de pression nominale	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Largeur pliable millimètre de conseil	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Espacement de colonne millimètre	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Course millimètre de glisseur	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Distance millimètre d'ajustement de glisseur	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Distance entre le glisseur et la table millimètre	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Profondeur millimètre de gorge	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Largeur millimètre de table de travail	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Entraînement de la vitesse mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Vitesse fonctionnante mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Vitesse de retour mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Kilowatt de puissance de moteur	3	3	3	3	4	4	4	5,5	5,5	5,5	7,5	7,5	11	11
Poids net de la machine-outil kilogramme	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Bloc arrière espaçant le millimètre	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Volume L de réservoir de carburant	63	63	109,5	63	109,5	130,8	130,8	130,8	130,8	130,8	130,8	130,8	164,7	164,7
Longueur globale millimètre de taille	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Dimensions millimètre	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Taille millimètre élevé d'aspect	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
