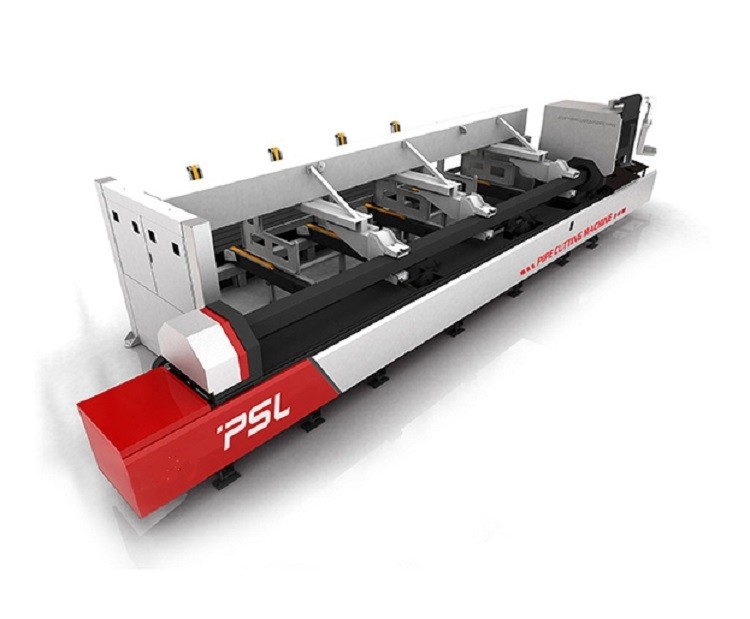

découpeuse de laser de commande numérique par ordinateur de profil de tube de 2000w 3000w pour le métal en bois

Découpeuse de laser de fibre de commande numérique par ordinateur de tube/tuyau en métal de profil avec le manipulateur de chargement automatique





Description de découpeuse de laser de tube,



La découpeuse de laser de tube intègre la technologie optique, mécanique et électrique dans une machine, qui adopte la technologie laser, la technologie de gestion par ordinateur et le système d'alimentation performant de laser de commande numérique par ordinateur.



Cette découpeuse de laser de tube est capable de traiter toutes sortes de métal de tube/tuyau avec la grande vitesse et l'efficacité. La taille maximum des tuyaux qui peuvent couper est les tuyaux ronds Ф220mm, tuyaux carrés 160mmx160mm, avec l'épaisseur 12-14mm, la longueur 6000mm -9000mm. Les produits auront le bord doux avec la finition extérieure de haute qualité, la petite largeur de kerf et peu d'effet de chaleur. La machine est particulièrement appropriée à couper des tuyaux en métal.





Une partie de fonctions et de caractéristiques,

• Corps de machine élevé de rigidité, la vie de la longue machine.

• Bride rotatoire pneumatique totale, un centrage principal, vitesse élevée de bride.

• Le système de support variable de diamètre, peut réaliser pour aider le chargement et l'appui, peut augmenter couper l'exactitude.

• Compensation excentrée en temps réel, bride de tuyau commode, de grande précision de la coupe de poinçon de tuyau.

• Logiciel de gestion de coupure faisant le coin, coupe faisante le coin de haute qualité.

• Le logiciel facultatif du nid 3D, peut couper le fer de fer et de canal d'angle et d'autres tuyaux.

• La fonction d'essai facultative de perle de soudure, soudent pour rayonner n'importe quel angle pour éviter la coupure.





Composition de coupeur de laser de tube,



1) source de laser : Source de laser de fibre IPG/Raycus 3000W



2) chef de coupe Fibre-optique de laser de Raytools/WSX/Precitec (chef automatique de laser de foyer)

Le chef de coupe de laser adopte la technologie allemande, équipée du connecteur de débit de fibre de QBH, de la lentille optique spéciale, du foyer précis scellé ajustant la méthode, et du transducteur rapide de capacité avec l'espace minimum 0.2mm de coupe, qui pourrait augmenter couper la vitesse et réduire la consommation de gaz.





3) Machine-outil

La machine adopte la structure de portique, poutre et le lit sont dans un processus simple avec la haute précision, bonne rigidité, bon fonctionnement.



Base de machine : La base utilise le tube et la structure soudés de haute qualité de cadre, par la soudure professionnelle, le traitement vieillissant secondaire, la fraiseuse de grand portique précis, la précision usinant, ces conceptions et méthodes de transformation pour assurer l'excellente résistance aux chocs, la rigidité élevée et la stabilité de la machine.



Système de Deslagging : Le collecteur masquant est arrangé à la partie plus inférieure du lit, qui peut enlever des déchets et rassembler de petites pièces pendant la coupe.



Système de dépoussiérage : La plate-forme de travail emploie la conception de dépoussiérage pour enlever le gaz de la poussière et d'échappement.



4) Système de transmission

Le coupeur de laser adopte la double structure motrice de portique et le haut lit de atténuation de machine-outil, a importé le système de servo à C.A. et le système de conducteur, la transmission importée de vitesse et de support, voie linéaire de guide pour guider, pour assurer la grande vitesse, la haute précision et la fiabilité élevée de la machine.



5) système de contrôle

Le système de coupe de laser de fibre inclut le processus de coupe de laser, la fonction courante normale de disposition et le contrôle du processus de cycle de laser. Il a principalement le processus de dessin, paramètres plaçant, processus défini par l'utilisateur de coupe éditent, la disposition, la planification d'itinéraire, la simulation et le contrôle courants de coupe. La puissance de coupure a pu être ajustée avec la vitesse de coupure. La personne tirer dedans et retirer la vitesse pourrait être placée. Elle a également la bibliothèque de processus de matériel, qui pourrait sauver tous les paramètres de processus pour le même matériel.



6) système pneumatique automatique de bride

■La boîte de contrôle tenue dans la main sans fil, maintiennent pour griffer une lâche et bride principales.

■Deux rouleaux de banques, force bien-plus distribuée de bride, avec de grande précision quand petit tuyau de coupe.

■Grande et stable la force se tenante pneumatique de bride, tuyau ne desserre pas et ne glisse pas.

■la bride pneumatique totale de 220mm, bride pneumatique totale, n'a pas besoin de changer des griffes, faciles à utiliser.

■Double bride de centrage automatique, bride de vitesse rapide pour le rectangle et tuyaux d'ovale. Le tuyau anormal de forme a besoin des griffes spéciales de bride.



7) circuit de signalisation de lumière rouge

La lumière rouge coaxiale est employée comme indicateur pour le rendre simple pour ajuster le système optique et plus précis pour poser en principe le point fonctionnant.



8) Système de refroidissement

Le système de refroidissement par l'eau est équipé et la température pourrait être indiquée. Le système de refroidissement par l'eau commencerait à fonctionner automatiquement quand la température est plus haute que la valeur préréglée et cesser de travailler automatiquement quand la température est au-dessous de la valeur préréglée.



9) Ventilateur d'extraction

Le ventilateur centrifuge enlèvent la poussière pour maintenir un bon environnement de travail et pour ramener le mal à la sécurité et à l'équipement de personnel.



10) Bride rotatoire

La bride rotatoire peut le tuyau Ф20mm-Ф220mm, les tuyaux carrés 20mmx20mm- 160mmx160mm de rond de prise maximum, avec l'épaisseur 12mm, la longueur 6000mm. Le dispositif de soutien matériel peut être maintenu pendant longtemps stable pour travailler.







Paramètres principaux de technologie,



Nom de machine		Découpeuse de tube de laser de fibre de commande numérique par ordinateur
Modèle		CF6000220AL-3000W
puissance de laser		2000w
source de laser		MAX/RAYCUS/IPG
Longueur d'onde de laser		1070nm
Épaisseur de paroi de tube de Maxim Cutting	acier au carbone (O2)	12mm-14mm
	inoxydable (N2)	6mm-8mm
	Feuille en aluminium	5mm-6mm
	Feuille en laiton	3mm

Matériel en surplus minimum	150mm
Tuyau maintenant le mode	automatique
Mode d'alimentation de tuyau	automatique
Mode de tutelle	automatique
Matériel approprié de tuyau	Tube rond Tube carré Tube rectangulaire
Coupure de la gamme du tuyau rond	D20mm - D220mm
Coupure de la gamme du tuyau carré	20x20mm - 160x160mm
Maxime coupant la vitesse	100m/min (selon des matériaux)
Accélération de maximum	1.0G
formats graphiques soutenus	DAO, logiciel de CorelDraw, DXF/DWG/PLT
Déplacement d'axe des abscisses	0-6000mm
Déplacement d'axe des ordonnées	0-450mm

Déplacement d'axe de Z	200mm
l'exactitude de replacent	±0.03mm/m
exactitude d'axe des ordonnées de la position X	±0.05mm/m
puissance de la machine	350V-420V/50Hz
Poids de machine	5500kg
Dimensions	9800x1400x2400mm
