Série fixe mécanique du Tableau JH21 de jonction de boîte de poinçon de machine électrique de presse

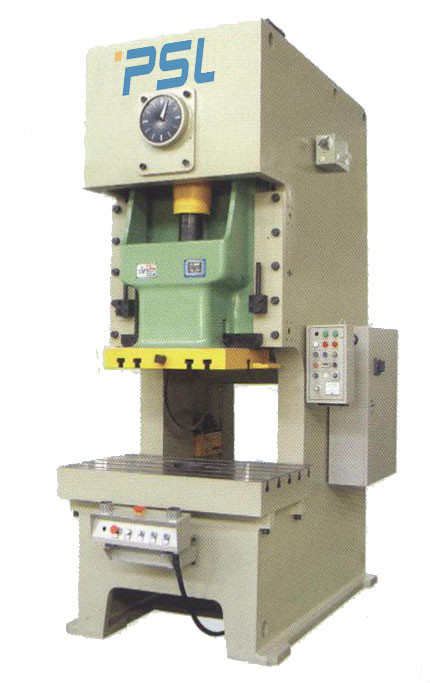

Le C-cadre de la série JH21 a fixé la machine de presse de poinçon de Tableau

Introduction d'I. Brief de structure,

• Le cadre soude avec la plaque d'acier entière qui a la rigidité élevée, la structure raisonnable et la belle conception.

• La presse adopte la structure verticale de vilebrequin. La distance du point d'appui est courte et la manivelle est rigide.
• La presse adopte l'embrayage et le frein de frottement secs combinés basse par inertie, qui a peu d'inertie passive, consommation basse d'énergie, couplage fiable d'embrayage et frein et longue longévité.
• La glissière est une construction moulée entière de forme qui adopte le protecteur hydraulique de surcharge avec l'action agile et fiable. Après la surcharge, elle peut remettre à zéro automatiquement pour réduire le temps d'arrêt et pour améliorer la disponibilité de la presse. Le joint à haute pression qui est importé de l'Allemand est installé dans le cylindre à haute pression de glissière.
• La taille fermée adopte l'ajustement électrique, qui a l'affichage numérique. Son affichage est 0.10mm.
• La presse adopte le rectangle hexaèdre rallongent la contre-clavette, qui a la précision de guidage élevée et la précision régulière.
• La presse a le balancier pneumatique, qui réduisent la deuxième course. Elle fonctionne sans à-coup pour améliorer la précision dynamique de la presse.
• La partie commande adopte le PLC, qui est efficace pour garantir la fiabilité de la cloison de contrôle.
• La presse adopte la double valve, qui peut garantir la sécurité et la fiabilité de l'embrayage.
• La presse adopte le contrôleur de came qui soit combiné avec le commutateur de proximité (Schneider). Il peut envoyer à signal exactement dans la marge du contrôle 360°and le critère de diverses actions et l'harmonie de la machine d'aide pour améliorer la fiabilité de la presse.
• La presse principale pourrait choisir l'axe de sortie d'entraînement d'alimentation automatique, qui est commode pour que le produit automatique assortisse le dispositif d'alimentation automatique et déroule et aplatissement
• Le client pourrait choisir le rideau léger pour protéger l'opérateur. (OPTION)
• Le client pourrait choisir pur meurent coussin. (OPTION)

En outre, la presse a le bouton de deux-main et le commutateur de pédale de fonctionnement de pied, qui peuvent réaliser le mode continu, simple et de pouce.

II. spécifications principales de JH21-200,

III. paramètres techniques de la série JH21,
