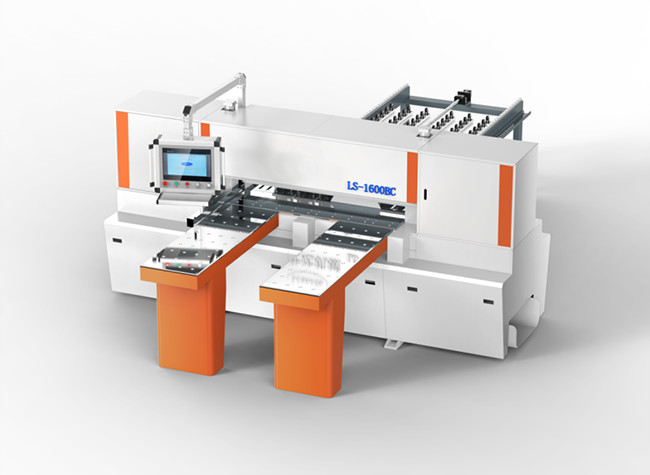

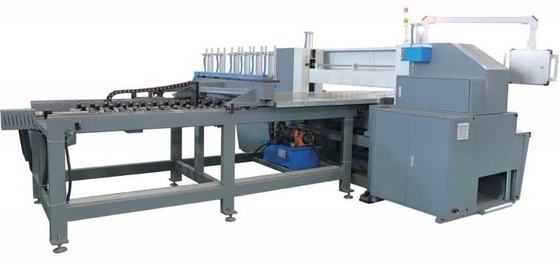

Panneau circulaire en aluminium de découpeuse de scie de commande numérique par ordinateur en métal automatique

Coupe créative de panneau de plats de commande numérique par ordinateur de circulaire de scier de panneaux en aluminium en aluminium automatiques de machine







Caractéristiques mécaniques :



▲Écran d'opération de contact :



    1. type de contact écran d'opération de 10 pouces.



    2. des ensembles multiples d'établis peuvent être installés en même temps pour faciliter commuter pendant scier.



   3. fonction d'entrée de botte.



   4. fonction d'auto-détection de défaut.





Base de fixage et de alimentation de plat d'Al :



1.  Les rails de lit des deux côtés de la base de alimentation de bride se composent des poutres en acier soudées. Les rails de guide chromés durs d'un côté et les rails de guide plats de l'autre côté sont assortis avec des vitesses et des commandes de rangée de vitesse, et la règle magnétique est assortie avec le réducteur et le moteur servo quotidien de deux kilowatts pour le positionnement moteur précis et rapide. La vitesse maximale est 6 m/min.





Structure comprimée de poutre :



1. adoptez la structure intégrale de poutre de pression, crémaillère et la collocation de cylindre, conduisent également la poutre de pression pour monter et pour enfoncer le matériel de feuille. La pression est également distribuée des deux côtés de la ligne centrale de coupure. Quand la bande en caoutchouc est installée au fond de la poutre de pression pour éviter le pressurage, la surface de l'objet de travail est pressée pour assurer la qualité de coupure précise.





Siège de scie :



1. la conception slideway linéaire parallèle peut effectivement réduire l'inertie mobile du siège de scie, améliorer la représentation douce du siège géant, et effectivement réduire le balancement du mouvement pour réaliser la meilleure ligne de coupure exactitude.



2.  Le moteur principal de scie est 15HP (11 kilowatts). Sa course énorme adopte (1,5 kilowatts) le moteur de conversion de fréquence 2HP pour conduire avec le réducteur et les dents d'engrenage de précision rament. La canalisation a vu des matchs à travers l'action du cylindre d'huile, ainsi scier est plus puissant, évitant le phénomène de bloquer et d'écraser provoqué par la transmission à chaînes traditionnelle.







Établi principal :



La table de travail principale est également une table de flottement. Des perles de cuivre de flotteur d'air sont arrangées sur le panneau plaqué par chrome dur. Dans l'état de la longévité augmentée, l'efficacité de travail de la tôle supérieure du travailleur est également améliorée.





Brides :



   1. configuration standard du nombre de brides de travail : 4 PCs des brides.



   2.  Chaque bride est équipée d'un cylindre pour tirer la feuille d'objet d'une manière de levier, de sorte que quand il tire l'objet, elle puisse s'assurer que           le matériel de fonctionnement maintient la feuille.





Feuille antipoussière



La feuille antipoussière segmentaire adopte la feuille en plastique transparente, qui peut effectivement retenir l'éjection de la poussière et réaliser la fonction de protection de sécurité.





Configuration électronique de boîte de contrôle :



    1.  Toutes les composantes électroniques sont achetées de l'usine originale de Taïwan.



    2.  Le conducteur de moteur servo et de servo sont delta.



    3.  Le convertisseur de fréquence est Taïwan Yingweiteng.





Alimentation d'énergie :



    1.  L'alimentation d'énergie est approvisionnement triphasé industriel avec une tension de 380V/50HZ.



Source d'air comprimé :



    Employez la pression atmosphérique 5-6 kg/cm





Dépoussiérage :





Équipement standard :



    1.  Une lame de scies principale : le carbure scie la lame (spéciale pour le plat en aluminium).



    2. brides de travail : 4pcs.



    3. table de alimentation de flottement : ensembles 1000mm x 600mm x 1.



    4.  La boîte à outils contient un ensemble d'outils.



    5.  La ceinture du moteur principal de scie est arrangée dans la machine.





Paramètres techniques principaux



Spec./modèle		LS-1000BNC
Efficary	Longueur de coupe	1800mm
	Largeur de coupe	1000mm
	Taille de coupure maximale	150mm
	Taille maximale de la lame	160mm
Lame de scies	La canalisation a vu le moteur	11KW
	Diamètre principal de lame	Ø510mm
	La canalisation a vu le diamètre de noyau d'axe.	Ø 38mm
	Vitesse d'axe	4000 r/min
Siège de scie	Moteur de déplacement d'inverseur	1.5KW
	Vitesse en avant	Maximum 9 m/min
	Vitesse arrière	Maximum 17 m/min
	Moteur servo de alimentation automatique	C.A. 1.5KW
	Pression atmosphérique	≥5.0 kg/cm2
	Taille de Tableau	950 millimètres
	Dimensions hors-tout	2800×3550×1680
	Tension	380V/50Hz
