Détails sur le produit:
Conditions de paiement et expédition:
|

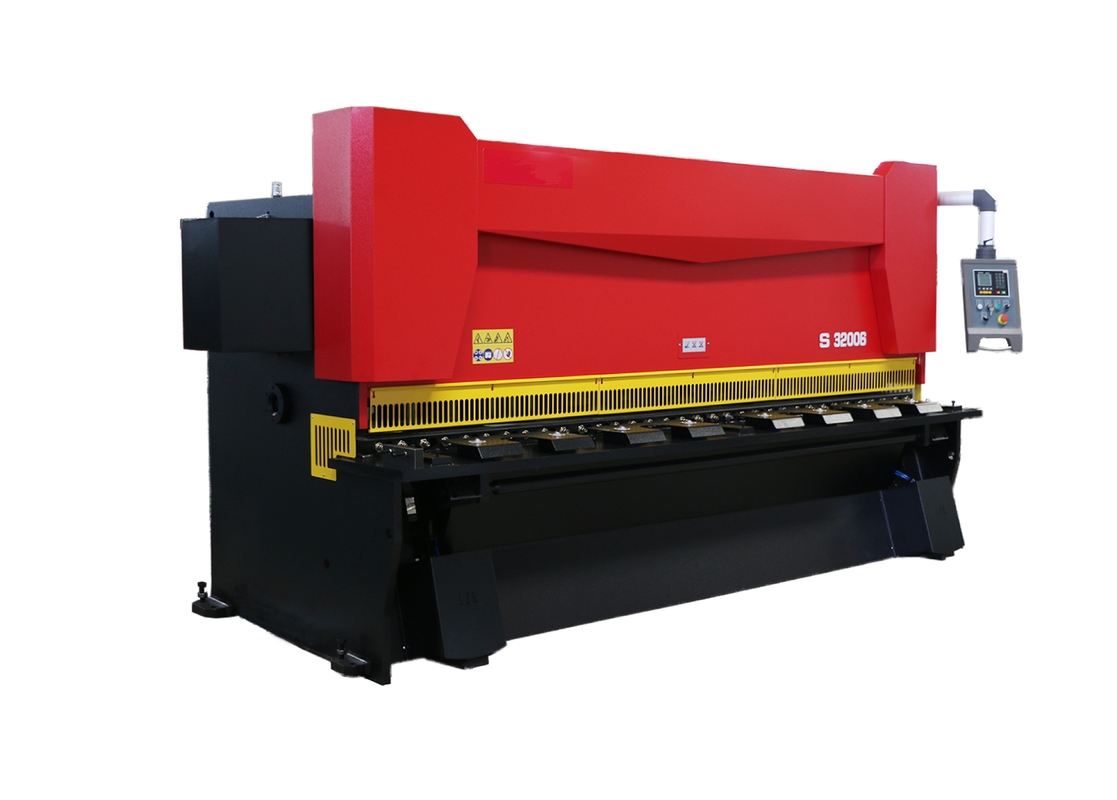

| Nom de produit: | Anti-vrillage de cisaillement hydraulique de machine de la commande numérique par ordinateur QC11Y-6 | Condition: | Nouveau |
|---|---|---|---|
| Application: | Coupe industrielle en métal, découpeuse de plaque métallique | Coupure du matériel: | Aluminium d'acier au carbone d'acier inoxydable en métal, plaque d'acier de MS/SS/GI etc. |
| Mode de contrôle: | Contrôleur ELGO P40T, Delem DAC360T de NC/CNC | Axe de contrôle: | De retour-mesure, angle de coupe, longueur de coupe et dégagement de lames |
| Moteur principal: | Moteur normal, énergie d'économies de moteur servo | Espace de gorge: | 100mm, 200mm, 500mm |
| De retour-mesure: | Vis de boule + guider linéaire, 750mm de déplacement | moteur de De retour-mesure: | Conducteur servo |
| Soutien arrière: | Dispositif de soutien de coupe pneumatique arrière pour le plat mince | Couleur: | White+Blue, le gris black+White, a adapté aux besoins du client |
| Tension: | Adapté aux besoins du client, 220V/380V/400V 50HZ/60HZ | Le service après-vente a fourni: | Ingénieurs disponibles pour entretenir des machines à l'étranger, appui en ligne, support technique |
| Garantie: | 1 ans | ||
| Surligner: | machines de cisaillement PSL de 2mm,machines de cisaillement pneumatiques PSL,machines de cisaillement pneumatiques de tôle 8mm PSL |
||
1. Adoptant la méthode d'analyse par éléments finis d'ug, la conception auxiliaire de DAO, les méthodes intégrales de traitement et de chauffage d'effort interne d'élimination de soudure et de vibration de cadre pour faire la machine-outil ont une résistance plus élevée de rigidité et de vibration. Type structure de support d'outil, ajustement précis automatique de porte du dégagement de lame, retour cumulé d'azote, de anti-vrillage hydraulique coupe arrière.
3. Cette machine de cisaillement est une machine multi de fonctions. Le contrôleur de commande numérique par ordinateur à ELGO P40T ou les DELEM DAC360T fournissent une solution à commande par effleurement conviviale et souple pour des cisaillements. Sur les haches arrières multiples de mesure de demande, l'angle de coupe, longueur de course, lames entaillent/dégagements et le soutien d'arrière haut/bas peut être commandé, basé sur l'électronique de pointe. Il améliore le cisaillement de la qualité efficace et cisaillante.
4. présentant la technologie européenne avancée et adoptant le système de contrôle hydraulique intégré, il a la bonne fiabilité. plus fiable et facile pour l'entretien. Les moteurs de Siemens, le circuit hydraulique utilise un accumulateur genre vessie comme source d'énergie auxiliaire, et absorbe l'impact de pression du système en même temps, de sorte que la machine-outil fonctionne sans à-coup et le bruit soit bas. Des pompes d'Allead et les valves hydrauliques de Rexroth sont utilisées sur le cisaillement.
5. la mesure arrière est vis assemblée de boule de haute précision et guider linéaire. le fonctionnement de backgauge est ajusté par le moteur servo et est ajusté facile et montré par le contrôleur Allemagne ELGO P40T, Delem DAC360T de commande numérique par ordinateur.
6. éclairage-alignement équipé, facile à aligner en cisaillant. spécial pour quelques utilisateurs qui les besoins mesurer différentes tailles dans deux côtés premièrement, et alors réduit selon la ligne mesurée.
7. type professionnel structure de porte de support d'outil. Des barrières sûres assemblied sur la machine pour éviter des mains pour entrer dans l'écrou de serrage et des baldes de coupure, et assurent aux travailleurs la sécurité d'opération.
La table de transport universelle de soutien de boule est adoptée pour réduire l'intensité de travail de l'opérateur.
8. Notre machine standard est moteur normal arremblied. Mais maintenant un nouveau moteur servo de haute puissance peut être appliqué à notre machine de cisaillement de plat hydraulique. Le moteur principal servo peut sauver l'énergie et la protection de l'environnement et réduire des coûts de production.
Moteur normal Moteur servo
Caractéristiques du cisaillement QC11K-6x4000,
| Type | QC11K-6x4000 |
| Épaisseur de Max. Cutting |
6mm (acier doux) 3mm (acier inoxydable) |
| Largeur de coupure maximale | 4000mm |
| Courses | 6-30/min |
| Course de Backgauge | 10-750mm |
| Angle de cisaillement | 0.5-2.0Degree |
| Profondeur de gorge | 100mm |
| Taille de table de fonctionnement | 700mm |
| Largeur de table de fonctionnement | 500mm |
| Puissance principale de moteur servo | 11kw |
| Pompe à huile | 32L/min |
| Dimensions : | 4850x1800x2150 |
| Poids net Appro. | 7100kg |
| Volt. |
380V, 50HZ
|
| Modèle facultatif | Fabricant | Remarques | |
|---|---|---|---|
| Système de commande numérique par ordinateur | P40T DAC360 |
ELGO DELEM |
|
| Circuit hydraulique | Vannes électromagnétiques principales |
Rexroth |
|
| Mesure arrière |
Moteur servo Vis de boule + guider linéaire |
ESTUN TAÏWAN |
|
| Pompe à huile | Pompe à huile intérieure de vitesse |
Allead |
|
| Alimentation secteur |
Moteur normal, Moteur servo (facultatif) |
La Chine VEICHI |
|
| Table de travail avant | Grands palette et support de boule | PSL | |
| Mesures de sécurité |
Protection en acier avant de barrières Protection sûre arrière de capteur (facultative) |
PSL | |
| Système arrière de soutien de coupe | Pneumatique |
PSL |
|
| Dégagement de lame |
Ajustement motorisé |
PSL | |
| Pièces électriques | Relais de Schneider, contacteur | Schneider | |
| Commutateur de pied | Pédale verticale coréenne de Kacon | Kacon coréen |
| Modèle |
Maximum. Tkn. |
Limite conventionnelle d'élasticité | Max. Length | Angle | X.Stroke | Puissance | L*W*H (millimètre) | Poids |
|---|---|---|---|---|---|---|---|---|
| QC11K-6*2500 | 6mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 7.5kW | 3140*1740*2040 | 4800Kg |
| QC11K-6*3200 | 6mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 7.5KW | 3750*1770*2150 | 5800Kg |
| QC11K-6*4000 | 6mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4830*1840*2150 | 7500Kg |
| QC11K-6*5000 | 6mm | ≤450kN/cm | 5000mm | 0.5-2.5° | 750mm | 15KW | 5830*1840*2150 | 13000Kg |
| QC11K-6*6000 | 6mm | ≤450kN/cm | 6000mm | 0.5-3° | 750mm | 15KW | 6480*2100*2300 | 18000Kg |
| QC11K-8*2500 | 8mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 750mm | 11KW | 3040*1700*1700 | 5500Kg |
| QC11K-8*3200 | 8mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 750mm | 11KW | 3860*1700*1700 | 6200Kg |
| QC11K-8*4000 | 8mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 750mm | 11KW | 4640*1700*1700 | 7900Kg |
| QC11K-8*5000 | 8mm | ≤450kN/cm | 5000mm | 0.5~3° | 750mm | 18.5KW | 5400*2400*2000 | 13500Kg |
| QC11K-8*6000 | 8mm | ≤450kN/cm | 6000mm | 0.5~3° | 750mm | 22KW | 6480*2100*2350 | 19000Kg |
| QC11K-8*8000 | 8mm | ≤450kN/cm | 8000mm | 0.5~3° | 750mm | 22KW | 8580*2130*2350 | 29500Kg |
| QC11K-10*2500 | 10mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 950mm | 15KW | 3040*1800*1700 | 6500Kg |
| QC11K-10*3200 | 10mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 950mm | 11KW | 3850*1830*1900 | 7500Kg |
| QC11K-10*4000 | 10mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 950mm | 15KW | 4650*2100*2000 | 11000Kg |
| QC11K-10*5000 | 10mm | ≤450kN/cm | 5000mm | 0.5~3° | 950mm | 15KW | 5750*2100*2000 | 16000Kg |
| QC11K-10*6000 | 10mm | ≤450kN/cm | 6000mm | 0.5~3° | 950mm | 15KW | 6500*2100*2300 | 24000Kg |
| QC11K-10*8000 | 10mm | ≤450kN/cm | 8000mm | 0.5~3° | 950mm | 15KW | 6800*2100*2300 | 32000Kg |
| QC11K-13*2500 | 13mm | ≤450kN/cm | 2500mm | 0.5-2.5° | 1000mm | 15KW | 3285*1830*2390 | 7500Kg |
| QC11K-13*3200 | 13mm | ≤450kN/cm | 3200mm | 0.5-2.5° | 1000mm | 15KW | 3855*1830*2390 | 9500Kg |
| QC11K-13*4000 | 13mm | ≤450kN/cm | 4000mm | 0.5-2.5° | 1000mm | 18.5KW | 4850*1830*2390 | 12500Kg |
| QC11K-13*6000 | 13mm | ≤450kN/cm | 6000mm | 0.5~3° | 1000mm | 30KW | 6850*1930*2650 | 30000Kg |
| QC11K-13*8000 | 13mm | ≤450kN/cm | 8000mm | 0.5~3° | 1000mm | 30KW | 8950*2130*2850 | 46000Kg |
| QC11K-13*9000 | 13mm | ≤450kN/cm | 9000mm | 0.5~3° | 1000mm | 45KW | 9980*2130*2850 | 65000Kg |
| QC11K-13*10000 | 13mm | ≤450kN/cm | 10000mm | 0.5~3° | 1000mm | 45KW | 11050*2500*3100 | 85000Kg |
| QC11K-16*2500 | 16mm | ≤450kN/cm | 2500mm | 0.5~3° | 1000mm | 22KW | 3440*1940*2830 | 9500Kg |
| QC11K-16*3200 | 16mm | ≤450kN/cm | 3200mm | 0.5~3° | 1000mm | 22KW | 4010*1940*2830 | 11000Kg |
| QC11K-16*4000 | 16mm | ≤450kN/cm | 4000mm | 0.5~3° | 1000mm | 30KW | 5010*1980*2830 | 15500Kg |
| QC11K-16*5000 | 16mm | ≤450kN/cm | 5000mm | 0.5~3.0° | 1000mm | 30KW | 5900*2600*2830 | 25000Kg |
| QC11K-16*6000 | 16mm | ≤450kN/cm | 6000mm | 1~3.0° | 1000mm | 37KW | 6900*2600*2830 | 36000Kg |
| QC11K-16*8000 | 16mm | ≤450kN/cm | 8000mm | 1~3.0° | 1000mm | 45KW | 8900*2900*3430 | 75000Kg |
| QC11K-20*2500 | 20mm | ≤450kN/cm | 2500mm | 1~3° | 1000mm | 30KW | 3440*1980*2830 | 14000Kg |
| QC11K-20*3200 | 20mm | ≤450kN/cm | 3200mm | 1~3° | 1000mm | 30KW | 4010*1900*2830 | 17000Kg |
| QC11K-20*4000 | 20mm | ≤450kN/cm | 4000mm | 1~3.0° | 1000mm | 37KW | 4850*2600*2900 | 22000Kg |
| QC11K-20*6000 | 20mm | ≤450kN/cm | 6000mm | 1~3.0° | 1000mm | 55KW | 6700*3000*3000 | 54000Kg |
| QC11K-30*2500 | 30mm | ≤450kN/cm | 2500mm | 1~3.0° | 1000mm | 45KW | 3440*1900*2830 | 25000Kg |
| QC11K-30*3200 | 30mm | ≤450kN/cm | 3200mm | 1~3.0° | 1000mm | 45KW | 4200*1900*3000 | 34000Kg |
Remarques : Si ces paramètres ne sont pas mis à jour ou ne sont pas changés à temps, svp comprenez et entrez en contact avec nous causent en ligne ou envoient. MERCI.
