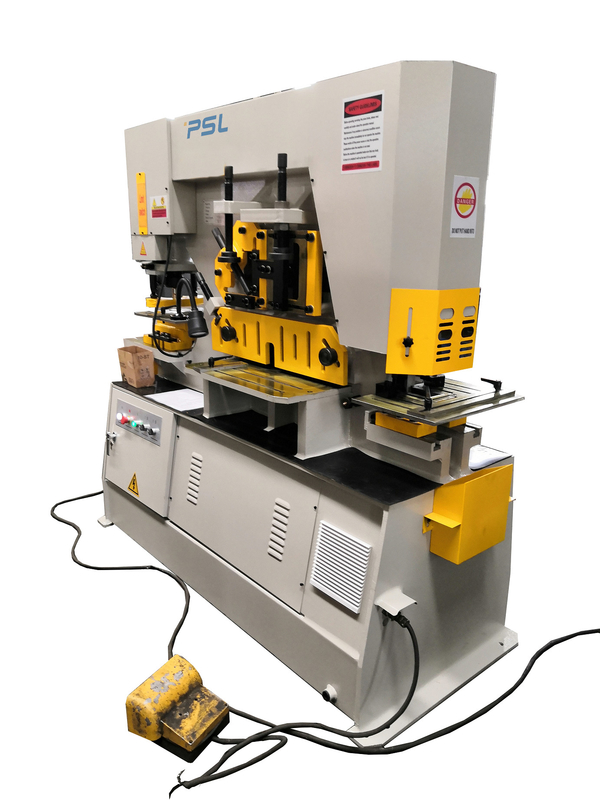

Machine de cisaillement de poinçon combinée par machine hydraulique du serrurier Q35y-16

Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine
Q35y-16 Hydraulic Ironworker Machine Combined Punching Shearing Machine
video play

Image Grand :  Machine de cisaillement de poinçon combinée par machine hydraulique du serrurier Q35y-16

Détails sur le produit:
Lieu d'origine: La Chine
Nom de marque: PSL, OEM
Numéro de modèle: Q35Y-16-60T
Conditions de paiement et expédition:
Quantité de commande min: 1set
Prix: Negotiable
Détails d'emballage: Nu dans le conteneur
Délai de livraison: 15-30DAYS
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 30 ensembles par mois
Description de produit détaillée
Type: Q35Y, machine de poinçon et de cisaillement combinée hydraulique Condition: Nouveau
Application: Feuillard emboutissant, acier de canal, processus en métal Utilisation: Construction de bâtiments, feuillard poinçonnant coupant le recourbement
Mot-clé: Travailleur de fer, machines hydrauliques de serrurier, serrurier de cisaillement en métal Fonction: Les trous de poinçon en acier en métal, tondent le serrurier, bonne affaire poinçonnant et cisaillan
Source d'énergie: Hydraulique, électrique Puissance (w): 5,5 KILOWATTS
Épaisseur de coupure maximale: Acier doux, acier au carbone 16mm Diamètre de poinçon maximal: 25mm
épaisseur de poinçon maximale: 16mm Dimension (l*w*h): 1740x800x1830mm
Poids: 1600kg Tension: 380V, adapté aux besoins du client
Couleur: Personnalisable, gris et noir, blanc d'Inory Certification: CE ISO
Garantie: 2 ans Le service après-vente a fourni: Support technique visuel, appui en ligne
Surligner:

Machine hydraulique du serrurier Q35y-16

,

serrurier 60t

,

serrurier de 60 tonnes

Machine de poinçon de Q35Y et de cisaillement combinée hydraulique de serrurier





Représentation de machine,



  • Adoptant la transmission hydraulique, est le dernier produit des produits de poinçon et de cisaillement unis multifonctionnels de machine,
  • Peut le cisaillement, poinçon, acier plat découpé avec des matrices de plat, acier carré, acier rond, acier d'angle, acier de chanel, Je-poutre.
  • Les moules de poinçon, les lames de cisaillement, moules de recourbement, et cisaillent le périphérique en mode bloc est équipés de.





Fonctionne l'arbre,



Machine de cisaillement de poinçon combinée par machine hydraulique du serrurier Q35y-16 0



Assemblings,



Station de poinçon

1. Une gamme complète de poinçons et de matrices sont disponibles pour différents besoins de poinçon.

2. Changement rapide maintenant le système d'écrou pour le changement rapide d'outillage de poinçon.

3. A pensivement conçu la strip-teaseuse pour la visibilité, la sécurité et la facilité d'utilisation.

4. Une grande table de 2 morceaux avec des échelles et des arrêts mesurants est standard sur tous les modèles.
5. La strip-teaseuse avec les plats interchangeables de diverses ouvertures pour réduire au minimum la déformation est standard sur tous les modèles.

station de cisaillement de Plat-acier
1. Lame supérieure particulièrement usinée pour donner un cisaillement propre avec la déformation minimum.
2. Abaissez la lame a quatre tranchants utilisables.
3. Mitre-coupe variable de degré sur la bride angulaire.
4. Écrou de serrage facilement réglable.
5. Table de soutien avec des guides pour le positionnement précis.

station de cisaillement d'Angle-acier
1. Cisaillement simple sans la perte matérielle et la déformation minimale.
2. la mitre-coupe 45° est facile et propre.
3. Lames stationnaires avec quatre tranchants utilisables.
4. Rayons faisants le coin sélectionnables sur les lames mobiles pour des résultats optimaux sur de petits ou grands angles.

Station de cisaillement de barre
1. Un écrou de serrage pour différentes tailles de barre carrée cisaillant et cisaillement de barre ronde.
2. L'outillage facultatif de cisaillement de barre de canal et de section est disponible pour la plupart des modèles.

Entaille de la station
1. Idéal pour l'entaille des barres plates et des angles.
2. Garde électriquement enclenchée de sécurité pour la sécurité maximum et la visibilité. 3. la table mesurante a inclus avec des arrêts pour le positionnement précis.


Les 9 ensembles suivants de moules et de lames sont installés dans la machine :

1. 5 ensembles de matrices de poinçon rondes de trou

2.  Un ensemble de lame de coupe en acier d'angle

3.  Un ensemble de place et de lame de coupe de barre ronde

4.  Un ensemble de lame de cisaillement de plat-barre

5.  Un ensemble d'entailler la lame.

D'autres moules et lames devraient être commandés et payés en plus.





Paramètres techniques principaux



Modèle

Q35Y

-16

Q35Y

-20

Q35Y

-25

Q35Y

-30

Q35Y

-40

Q35Y

-50

Traitement

Capacité

(KN)

600 900 1200 1600 2000 2500

Matériel

Résistance à la traction

(MPA)

≤450 ≤450 ≤450 ≤450 ≤450 ≤450

Ram Stroke

(millimètre)

80 80 80 80 100 100

Nombre

de la course

(périodes/minute) (millimètre)

11-20 12-20 8-18 6-16 6-16 6-12

Profondeur de gorge

(millimètre)

300 355 400 600 530 600
Angle de cisaillement

À plat elle

aring

Maximum

Cisaillement

Capacité

(thickness*

largeur) (millimètres)

16×250 20×330 25×330 30×335 40×335 50×300
8×400 10×480 16×600 20×600 30×600 30×750

Barre elle

aring

Place

Barre

(millimètre)

40×40 50x50 50×50 55×55 60×60 65×65

Rond

Barre

(millimètre)

45 50 60 65 70 80

Poutre en double T

(millimètre)

  100×100 120×120 175×175 200×200 250×250

C-canal

(millimètre)

120×

53×5.5

160×

63×6.5

200×

75×9

280×

86×11.5

300x

89x11.5

320x

92x12

Je-poutre

(millimètre)

120×

74×5

160×

88×6

200×

75×9

280×

124×10.5

300x

130x13

320x

130x13

Pêchez le cisaillement

90°shearing

(millimètre)

120×

120×

12

140×

140×

12

160×

160×

14

180×

180×

16

200×

200×

16

200×

200×

18

45°shearing

(millimètre)

60×

60×8

70×

70×10

60×

60×7

80×

80×8

80×

80×10

100×

100×12

Poinçon de trou

maximum

diamètre

du poinçon

(millimètre)

ф25 ф30 ф35 ф38 ф40 ф45

Épaisseur de poinçon

(millimètre)

16 20 25 28 35 40
Moteur (kilowatts) 5,5 7,5 11 15 18,5 18,5

Dimension

(millimètre)

1740×

810×

1830

1950×

900×

1950

2355×

960×

2100

2800×

1050×

2450

2900×

1110×2500

3200×

1440×2500







Machine de cisaillement de poinçon combinée par machine hydraulique du serrurier Q35y-16 1





Machine de cisaillement de poinçon combinée par machine hydraulique du serrurier Q35y-16 2

Machine de cisaillement de poinçon combinée par machine hydraulique du serrurier Q35y-16 3Machine de cisaillement de poinçon combinée par machine hydraulique du serrurier Q35y-16 4

Machine de cisaillement de poinçon combinée par machine hydraulique du serrurier Q35y-16 5 Machine de cisaillement de poinçon combinée par machine hydraulique du serrurier Q35y-16 6

Machine de cisaillement de poinçon combinée par machine hydraulique du serrurier Q35y-16 7



Genres de moules et de lames



Machine de cisaillement de poinçon combinée par machine hydraulique du serrurier Q35y-16 8Machine de cisaillement de poinçon combinée par machine hydraulique du serrurier Q35y-16 9Machine de cisaillement de poinçon combinée par machine hydraulique du serrurier Q35y-16 10
