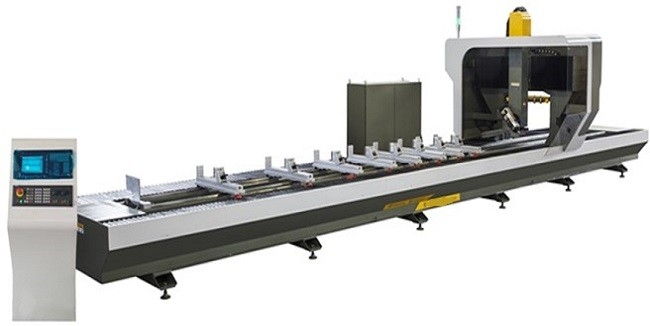

Perçage en aluminium de commande numérique par ordinateur de PVC de profil de découpeuse de commande numérique par ordinateur de 4 axes et machine de tapement

machine de fraisage et de tapement de perçage de coupe de commande numérique par ordinateur de PVC de profils d'alliage d'aluminium de centre d'usinage de la commande numérique par ordinateur 4-axis





Description de produit détaillée :



Il convient des procédés au fraisage, à forage, à coupure et à autre de profil d'alliage d'aluminium, de PVC, d'alliage léger et d'autres matériaux.



Un fixage de temps peut compléter le traitement de n'importe quelle surface d'angle - du ︒ 110 | + ︒ 110 avec l'efficacité élevée de travail.



Équipé du système de commande numérique par ordinateur de Siemens 828d, il a l'opération rapide, l'excellente représentation et la fonction puissante.



Équipé de l'axe motorisé ultra-rapide italien de HSD et de la commande servo de Siemens.



Magazine mobile avec des positions de 6/8 outil. Le montage peut automatiquement identifier la position fonctionnante et se déplacer et la maintenir par lui-même.



La vis de boule de HIWIN, le rail de guide linéaire, le support importé et les pièces pneumamtic Air-techniques de Taïwan sont adoptés.



L'équipement est équipé du dispositif de protection, de l'indication de sécurité et des fonctions d'alarme de défaut.





Les paramètres techniques principaux :





Type de machine	KT-S860-4
Dimension de usinage :  Voyage d'axe des abscisses	8500mm
Voyage d'axe des y (3-axes)                                      Voyage d'axe des y (4-axes)	650mm 600mm
Voyage d'axe des z	500mm
gamme d'angle d'Un-axe	︒ - ︒ 110 - +110 ︒
Zone de manoeuvre : Axe d'axe des abscisses/axe des ordonnées/Z	8500/6500/500 millimètre
Précision :     Positionnement	±0.05 millimètre
Axe des abscisses de répétabilité                                           Axe des y                                           Axe des z                                           Un-axe	±0.02 millimètre ±0.015 millimètre ±0.01 millimètre ±0.01 millimètre
Perçage et verticality de fraisage	0.1/100 millimètre
Cylindricity	0,1 millimètres
L'aspérité de la surface de forage et de fraisage	Ra1.6 um
Le taux d'entrée : Axe d'axe des abscisses/axe des ordonnées/Z	70/40/40 m/min
Un-axe	102 r/min
Temps de changement d'outil	8s
Axe : puissance/vitesse (Italie HSD Spindler)	7.5kw/24000 T/MN
Le moteur servo (Yaskawa) : Axe des abscisses/axe/Un-axe de l'axe des ordonnées/Z	3.3/2.3/3.3/0.85/ kilowatt
Le perçage et le diamètre de fraisage de mandrin	Φ16/scie la lame Φ120~Φ215 millimètre
Tension/puissance totale	KILOWATT 380V 50 HZ/20
Dimensions hors-tout :	11300×2500×3200 millimètre
Dimensions de boîte de contrôle :	600×1400×1800 millimètre
La source d'énergie nécessaire :	20 KVAS
Pression atmosphérique	6~8 kg/cm2











































































































Capacité de traitement KT-S860 de base :



Fraisage et entaillage	Flanquez l'usinage	Usinage de forage	Fraisage de visage	coupe
Couteau Ø8 de fraisage	Couteau Ø8 de fraisage	Tête du perçage Ø12	Lame Ø60 millling	Ø160 scie la lame
Vitesse 18000r/m	Vitesse 15000r/m	Vitesse 3000r/m	Vitesse 10000r/m	Vitesse 4000r/m
profondeur de coupure 4 millimètres	largeur de coupe 8mm	condition de processus de forage	Profondeur de fraisage 3 millimètres	Coupure de la condition de processus
Vitesse d'alimentation 3m/min	Vitesse d'alimentation 3m/min	0.8m/min	3m/min	1m/min





Configuration d'équipement :

1 moteur d'axe : 7.5KW (ATC) HSD Italie a importé l'axe motorisé ultra-rapide ;

2 tout le cadre de structure métallique : traitement d'effort, usinage de précision ;

rail de guide 3 : X, Y, axe de Z sont rail de guide linéaire importé (rail de guide de précision de Taïwan HIWIN) ;

4 X, transmission d'axe des ordonnées : l'utilisation de la commande importée de crémaillère de haute précision ;

Transmission d'axe de 5 Z : commande importée de vis de boule de haute précision (Taïwan HIWIN) ;

6 un axe de rotation d'axe ;

position de 6 outils : bibliothèque rotatoire mobile d'outil de 6 stations ;  L'Italie a importé la poignée ISO30 ; .

7 équipés du dispositif automatique d'arrangement d'outil pour que le long détecteur détecte la longueur d'outil ;

table de fonctionnement 8 : 8 ensembles de montage de positionnement automatique, avec le type dispositif de serrage de T de fente ;

système d'entraînement 9 : adoption des boîtes de commande servo sans brosse de Siemnes ;

câble de halage 10 : Technologie allemande ;

dispositif de refroidissement de jet 11 ;

Instrument d'arrangement de 12 outils : détectez automatiquement la longueur d'outil ;

13 système d'exploitation de contrôle de Siemens 828D

14 3D ensemble portatif du contrôleur 1 ;

boîte de contrôle 15 : les composants électriques principaux, contrôle industriel, système de contrôle tout sont importés ;

système d'exploitation 16 : Système de contrôle de Siemens ;

Système de la commande numérique par ordinateur 17, système logiciel Siemens
