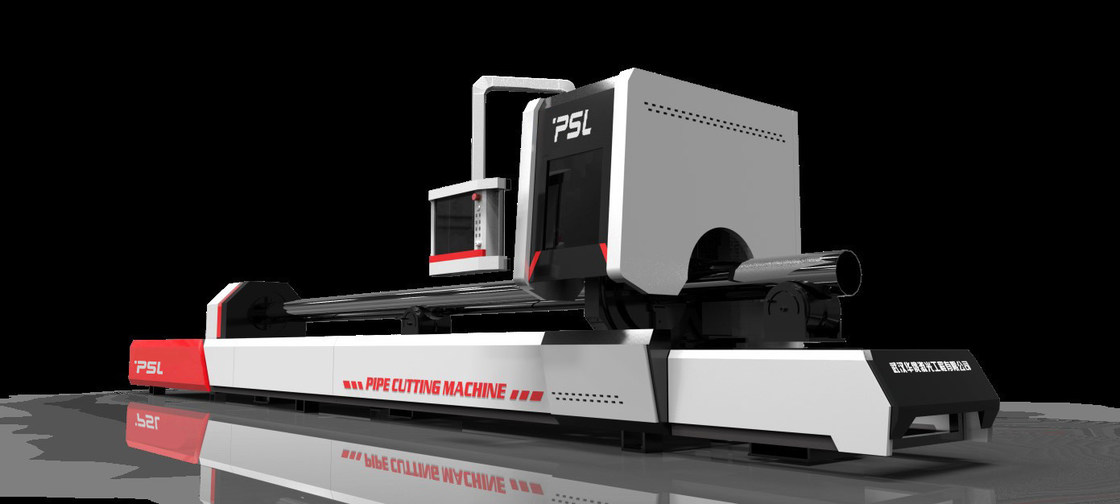

Tuyau d'acier coupant le tube rectangulaire de place de rond en métal de machine de laser de commande numérique par ordinateur

Découpeuse rectangulaire de laser de fibre de commande numérique par ordinateur de tube de place de rond en métal pour fabriquer des tuyaux







Une partie de fonctions et de caractéristiques,

• Corps de machine élevé de rigidité, la vie de la longue machine.

• Bride rotatoire pneumatique totale, un centrage principal, vitesse élevée de bride.

• Le système de support variable de diamètre, peut réaliser pour aider le chargement et l'appui, peut augmenter couper l'exactitude.

• Compensation excentrée en temps réel, bride de tuyau commode, de grande précision de la coupe de poinçon de tuyau.

• Logiciel de gestion de coupure faisant le coin, coupe faisante le coin de haute qualité.

• Le logiciel facultatif du nid 3D, peut couper le fer de fer et de canal d'angle et d'autres tuyaux.

• La fonction d'essai facultative de perle de soudure, soudent pour rayonner n'importe quel angle pour éviter la coupure.





Composition en coupeur de laser de tube,



1, source de laser : Source de laser de fibre IPG/Raycus/MAX 2000W

1. laser de puissance de sortie : 2000W

2. longueur d'onde 1070nm de laser

3. énergie de sortie réglant 10%~100%

4. puissance d'entrée 8kW

5. la température fonctionnante 16~35



2, tête de coupe Fibre-optique de laser de Raytools/WSX/Precitec



Tête de coupe de focalisation automatique de laser

Équipé du connecteur de débit de fibre de QBH, de la lentille optique spéciale, du foyer précis scellé ajustant la méthode, et du transducteur rapide de capacité avec l'espace minimum 0.2mm de coupe, qui pourrait augmenter couper la vitesse et réduire la consommation de gaz.





3, système de machine-outil

La machine adopte la structure de portique avec la rigidité élevée, tournent l'installation de fabrication avec la haute précision. La structure compacte, petit secteur occupé, le fonctionnement et entretien commode, qui peut satisfaire la demande de 24 heures continuent de fonctionner.



4, lit de machine

La structure de cadre est faite en soudure en acier de haute qualité, soudant, après professionnel de recuit à hautes températures, la précision en second lieu vieillissante et grande de fraiseuse de portique usinant, la conception et traitant des moyens de s'assurer que la machine a l'excellente résistance aux chocs, la rigidité élevée et la stabilité.



5, système de transmission à grande vitesse

Le coupeur de laser adopte la double structure motrice de portique et le haut lit de atténuation de machine-outil, a importé le système de servo à C.A. et le système de conducteur, la transmission importée de vitesse et de support, voie linéaire de guide pour guider, pour assurer la grande vitesse, la haute précision et la fiabilité élevée de la machine.



6, système de contrôle de commande numérique par ordinateur

Le système de contrôle CYPCUT de commande numérique par ordinateur inclut le processus de coupe de laser, la fonction courante normale de disposition et le contrôle du processus de cycle de laser. Il a principalement le processus de dessin, paramètres plaçant, processus défini par l'utilisateur de coupe éditent, la disposition courante, planification d'itinéraire et contrôle de coupure. La puissance de coupure a pu être ajustée avec la vitesse de coupure. La personne tirer dedans et retirer la vitesse pourrait être placée. Elle a également la bibliothèque de processus de matériel, qui pourrait sauver tous les paramètres de processus pour le même matériel.

Le logiciel est puissant, simple pour utiliser, compatible avec le format de DXF, de PLT, d'AI, de NC-MASTER et etc.



7, système pneumatique automatique de bride

■La boîte de contrôle tenue dans la main sans fil, maintiennent pour griffer une lâche et bride principales.

■Deux rouleaux de banques, force bien-plus distribuée de bride, avec de grande précision quand petit tuyau de coupe.

■Grande et stable la force se tenante pneumatique de bride, tuyau ne desserre pas et ne glisse pas.

■la bride pneumatique totale de 220mm, bride pneumatique totale, n'a pas besoin de changer des griffes, faciles à utiliser.

■Double bride de centrage automatique, bride de vitesse rapide pour le rectangle et tuyaux d'ovale. Le tuyau anormal de forme a besoin des griffes spéciales de bride.



8, circuit de signalisation de lumière rouge

La lumière rouge coaxiale est employée comme indicateur pour le rendre simple pour ajuster le système optique et plus précis pour poser en principe le point fonctionnant.





9, système professionnel de coupe de tuyau

■Professionnel coupe de tuyau software support couper le tuyau rond, le tuyau carré, le tuyau ovale, le fer de fer d'angle et de canal et d'autres tuyaux.

■Par le logiciel de nid, peut réaliser la conception de disposition, la coupe commune et tout autre processus spécial. Quand la coupe, peut réaliser le centrage en temps réel et la compensation excentrée en temps réel, épreuve de révision de surface de tuyau, processus de coin de tuyau, vitesse rapide « grenouille-saut ».



10, système de refroidissement par l'eau

Le système de refroidissement par l'eau est équipé et la température pourrait être indiquée. Le système de refroidissement par l'eau commencerait à fonctionner automatiquement quand la température est plus haute que la valeur préréglée et cesser de travailler automatiquement quand la température est au-dessous de la valeur préréglée.





11, bride rotatoire

La bride rotatoire peut le tuyau Ф20mm-Ф220mm, les tuyaux carrés 20mmx20mm- 150mmx150mm de rond de prise maximum, avec l'épaisseur 12mm, la longueur 6000mm. Le dispositif de soutien matériel peut être maintenu pendant longtemps stable pour travailler.



12, unité d'extraction de poussière

La machine-outil est également équipée du ventilateur d'extraction pour enlever le gaz de la poussière et d'échappement, qui pourrait ramener le mal à la sécurité et à l'équipement de personnel.







Paramètres principaux de technologie,



Nom de machine		Découpeuse de tube de laser de fibre de commande numérique par ordinateur
Modèle		CF6000220ST-2000W
puissance de laser		2000w
source de laser		MAX/RAYCUS/IPG
Longueur d'onde de laser		1064nm
À rayon laser		<0>
Épaisseur de paroi de tube de Maxim Cutting	acier au carbone (O2)	10mm-12mm
	inoxydable (N2)	5mm-6mm
	Feuille en aluminium	4mm-5mm
	Feuille en laiton	3mm

Tuyau maintenant le mode	automatique
Mode d'alimentation de tuyau	automatique
Mode de tutelle	automatique
Matériel approprié de tuyau	Tube rond Tube carré Tube rectangulaire d'autres profils
Coupure de la gamme du tuyau rond	D20mm - D220mm
Coupure de la gamme du tuyau carré	20x20mm - 150x150mm
Matériel en surplus minimum	150mm
Maxime coupant la vitesse	100m/min (selon des matériaux)
Accélération maximale	1.0G
formats graphiques soutenus	DAO, logiciel de CorelDraw, DXF/DWG/PLT
Déplacement d'axe des abscisses	0-6000mm
Déplacement d'axe des ordonnées	0-450mm

Déplacement d'axe de Z	200mm
l'exactitude de replacent	±0.03mm/m
exactitude d'axe des ordonnées de la position X	±0.05mm/m
Tension	350V-420V/50Hz
Poids de machine	6000kg
Dimensions (LxWxH)	9800x1400x2400mm
