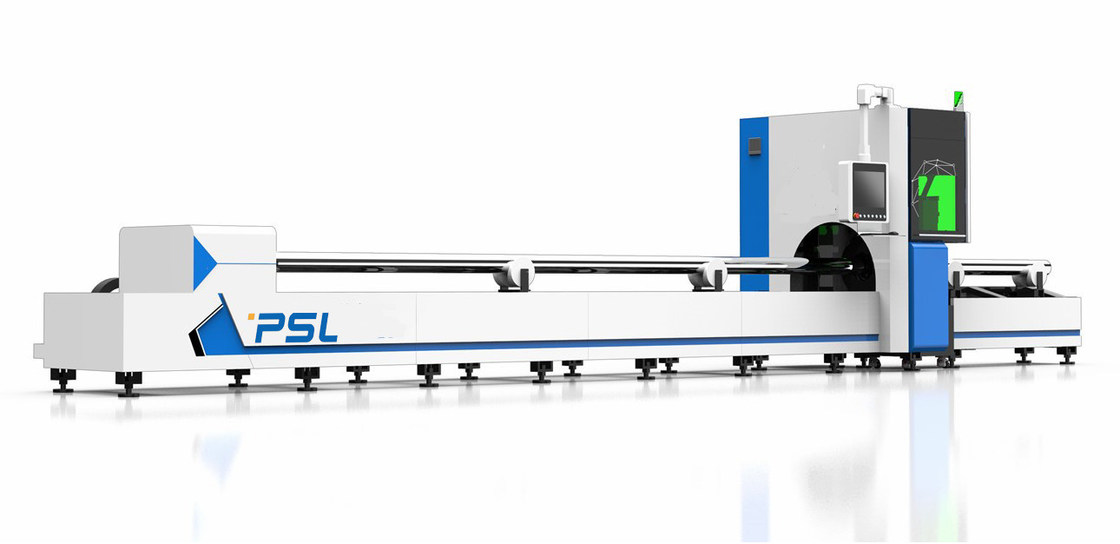

Coupeur de laser de fibre de commande numérique par ordinateur de la machine 500w 1000W 2000W 3000W de laser de commande numérique par ordinateur de tube

Tube/tuyau en métal traitant la découpeuse de tube de laser de fibre de commande numérique par ordinateur de coupeur du laser 1000W 2000W 3000W







Brève introduction de découpeuse de tube de laser de fibre,



1. principe de coupe de laser



La coupe de laser est de rayonner le laser à haute intensité sur la surface du matériel, par l'interaction entre le laser et le matériel, l'objet coupé est fondu ou vaporisé, et l'objet coupé est coupé par l'aide de la circulation d'air ultra-rapide.





2. laser coupant des caractéristiques et des avantages



2,1 la découpeuse de tube peuvent couper toutes sortes de tuyau, qui ménage considérablement le coût et de l'espace. La gamme de traitement est large, et les tuyaux du diamètre et de la longueur différents peuvent être traités. L'axe de rotation électrique est adopté, la vitesse est réglable, et l'opération est commode, et elle a les caractéristiques de la précision à faible bruit, à grande vitesse et haute ; C'est le meilleur choix pour que les tuyaux professionnels et les tubes coupent la ligne de intersection.



1. Il peut couper plusieurs la ligne de intersection cylindrique trous avec différents directions et diamètres sur le tuyau principal pour remplir les conditions de l'intersection verticale de l'axe de branche et de l'axe principal excentriques et non excentriques (le tuyau de branche principale est tuyau circulaire).



2. L'extrémité de la ligne de intersection de cylindre peut être coupée à l'extrémité du tuyau de branche, qui remplit les conditions de l'intersection verticale et de l'intersection oblique de l'axe de branche et de l'axe principal excentriques et non excentriques.



3. Peut couper de diverses formes sur le mur du tuyau ; Il peut couper le visage incliné d'extrémité à l'extrémité du tuyau circulaire.



4. L'extrémité du tuyau de branche intersectant avec le tuyau principal annulaire peut être coupée (le tuyau de branche principale est tuyau rond) ; Peut couper de diverses formes sur la surface carrée de tube.



5. La surface de coupure est lisse et exempte de bavures.



6. La tête de coupe de laser n'entrera pas en contact avec la surface du matériau et ne rayera pas l'objet.



7. La fente est la plus étroite, le secteur affecté de la chaleur est le plus petit, la déformation locale de l'objet est très petite, et il n'y a aucune déformation mécanique.



8. Il peut traiter n'importe quelle forme, tuyau et d'autres matériaux en forme spéciale.





2,2 le laser a besoin seulement d'énergie électrique quand il fonctionne, et n'a pas besoin de produire du gaz supplémentaire du laser, et a le plus bas coût de fonctionnement et entretien ;



2,3 le laser de fibre adopte la conception modulaire et superflue de semi-conducteur, et il n'y a aucune lentille optique dans le résonateur, et n'a pas besoin du temps de démarrage. Il a les avantages sans ajustement, entretien et de forte stabilité, qui réduit le coût d'accessoires et de temps d'entretien. C'est incomparable au laser traditionnel ;



2,4 la transmission optique de la machine entière est cheminement optique, sans système optique compliqué de guide tel que le réflecteur, chemin optique simple, structure et exempt d'entretien stables du chemin optique externe ;



2,5 la tête de coupure contient les verres protecteurs, les collimateurs, les verres de focalisation et d'autres consommables précieux, qui consomment peu ;



l'exportation 2,6 de fibre optique rend la conception du système mécanique très simple et facile pour intégrer avec le robot ou l'établi multidimensionnel ;





3. système de contrôle de commande numérique par ordinateur



La commande numérique par ordinateur coupant le logiciel, qui est fait par Changhaï Baichu, a l'interface graphique et l'opération commode. Le logiciel de gestion de coupure professionnel peut concevoir de divers graphiques et caractères à volonté, et peut être traité en temps réel. Il soutient le DAO, le CorelDRAW et tout autre logiciel de dessin professionnel. Il a les fonctions puissantes de la programmation, de la disposition, du traitement de textes et du processus plaçant, qui améliore la gestion et l'utilisation du tuyau au maximum. Le logiciel de coupure a les fonctions et les caractéristiques suivantes :



3,1 importation, connexion micro, ordre de coupe, optimisé coupant le chemin et la vitesse optimisée, etc.



3,2 améliorent le rapport d'utilisation du tuyau : il peut réaliser la disposition du dégagement de pièces, la disposition incluse dans les pièces, disposition symétrique de renversement des pièces, rotation de la disposition des pièces et prévention du recouvrement et de la collision de la forme.



fort traitement de l'angle 3,3 : angle interne et externe traitant, qui peut être automatiquement identifié et placé.



fonction de traitement puissante du caractère 3,4 : peut transformer des mots solides en mots creux.



l'efficacité 3,5 de coupure de la section commune de bord est optimisée pour améliorer le taux d'utilisation de tuyau





Composantes principales,



Nom	Brève description	Marque de pays
Source de laser de fibre	1000W	MAX/Raycus/IPG
Tête de coupe de mise au point automatique	Tête de coupe spéciale de Raytools pour la fibre optique	Raytools
Système de refroidissement consacré	Double système de circulation, tube titanique d'échange thermique, au-dessus d'alarme de la température, protection d'écoulement, réservoir d'eau spécial de refroidissement de laser de fibre de protection de niveau d'eau	Wuhan Hanli
Système de transmission mécanique	Rail ultra-rapide à haute précision de Taïwan Hiwin Support et pignon de jumeau de Taïwan (hélicoïdaux)	Taïwan Hiwin Jumeau de Taïwan



Système de décélération	Réducteur de bride de Shimpoo au Japon	Le Japon
Valve proportionnelle	NNT	Le Japon
Installation électrique	Schneider	La France
Cheminement du système de capteur	Induction automatique de haute précision, exactitude 0,1 millimètres	Cypcut Changhaï
Dispositif de décharge de scories	Normes	Le fabricant
Système informatique	Ordinateur pilote industriel spécial pour le laser	Taïwan Yanxiang
Unité SERVO d'AXE DES ABSCISSES	servo 1800W	Fuji, Japon
Unité SERVO de W-AXIS	servo 1800W	Fuji, Japon
Unité SERVO d'AXE DES Z	servo 400W	Fuji, Japon
Coupure du logiciel	Commande numérique par ordinateur professionnelle coupant le logiciel	Cypcut Changhaï
I / Carte d'O	32 points	Cypcut
Régulateur de tension		La Chine
Découpeuse	Portique de précision	Fabricant
Précision d'axe de X/W	±0.02mm/m
Vitesse courante libre de maximum	80m/min
Tension	380V/50HZ 3Ph
Diamètre de mn de mandrin	D20mm
Diamètre maximal de mandrin	D230mm (230*230)
Déplacement maximal	6000mm
Actions de queue	200mm
Front Chuck	Centrage pneumatique/servo
Mandrin arrière	Fixage pneumatique/servo
