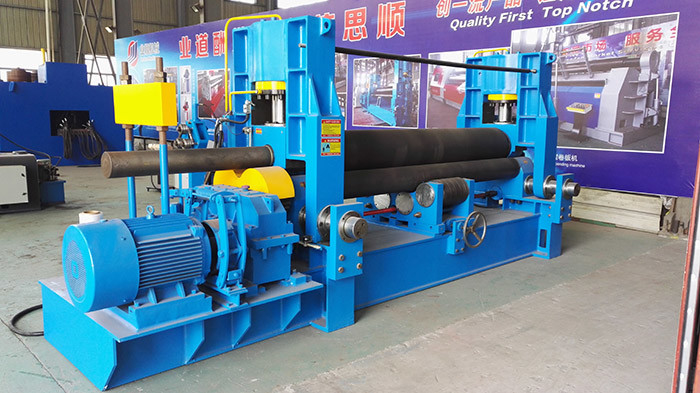

Universel supérieur de rouleau de commande numérique par ordinateur de feuille de laminage des métaux de rouleaux hydrauliques de la machine 3

Laminoir de recourbement hydraulique universel de tôle 3-Rollers de commande numérique par ordinateur de Supérieur-rouleau

Description de ce laminoir de plat,

La machine est un genre de laminoir hydraulique de feuille de 3 rouleaux, qui est pour rouler le plat à la forme ronde.

À la pré-courbure bien que le mouvement horizontal de rouleau supérieur ;

Il y a un déplacement relatif aux rouleaux inférieurs. Les commandes de moteur et de réducteur les deux rouleaux inférieurs en arrondissant. En raison de l'altitude des rouleaux inférieurs est constant, ainsi il est commode d'alimenter et utiliser.

Le support de renversement est type hydraulique conception.

Structure et pièces principales,

Cet équipement a composé de cadre de travail, le dispositif de rouleau supérieur, dispositif de motivation essentielle, en bas de dispositif de petit pain, dispositif latéral de petit pain, dispositif de renversement, circuit hydraulique (pièces), système de l'électricité (pièces), et lubrifie le dispositif.

Dispositif de rouleau supérieur :
La commande haute de vitesse de rouleau de la canalisation pour tourner, les extrémités du support du roulement SP-1, du côté commande par la clé plate, outre de la vitesse de motivation essentielle et relier le dispositif pour transférer le couple, du côté astuce avec la protection de l'acier. Le matériel du rouleau haut est 42CrMo, durcissement de la chaleur est HB220-300.

dispositif de motivation essentielle :
Par le moteur hydraulique, réducteur de la vitesse trois, couple de transmission au rouleau haut. Ce dispositif incluent les moteurs et la boîte de réducteur de vitesse. L'alimentation d'énergie est selon l'exigence de client

En bas du dispositif de rouleau :
Vers le bas le rouleau soutient sous l'incidence, les logements des roulements des deux côtés du support monté à l'intérieur de la voie, le fond du piston et le cylindre relié. Le rapport dans le liquide sous pression peut se lever et tomber le long du rail, selon la taille de la tige poussée, la plaque d'acier sous le rouleau maintenant la force exigée par la valve de contrôle de la pression de circuit hydraulique soit ajustée. L'addition des rouleaux vers le bas inférieurs peut rouler l'ajustement, améliorent l'exactitude du produit sous le même matériel que l'acier allié 45#, durcissement de qualité de petit pain de traitement thermique est HB220-300

Dispositif latéral de rouleau :
Côté du roulement à rouleaux dans le piédestal de rapport radial, portant sur les deux côtés du support monté à l'intérieur de la voie, du fond du piston et du cylindre d'huile relié. Soutenant dans le liquide sous pression, peut être incliné en haut et en bas le long du rail, la taille de la tige de piston de la force poussée selon les besoins de la plaque d'acier par la valve de contrôle de la pression de circuit hydraulique soit ajusté. L'acier allié de qualité latérale de petit pain, durcissement de traitement thermique est HB220-280.

Dispositif de renversement :
Dispositif de renversement par le cylindre, des charnières arrachées et l'entraînement d'huile retourné sur un avion de roulement à rouleaux retourné afin d'enlever des produits.

Données techniques,

Composants de Deatailed :
1. Alimentation secteur : Siemens électrique
2. Éléments électroniques principaux : Siemens Allemagne ou Schneider France ;
3. Axletree : incidence auto-dressante de Double-rangée
4. Moteur principal : Siemens a fait en Chine
5. PLC programmable de contrôleur de logique : OMRON, Japon
6. Valves hydrauliques : YUKEN, Taïwan
7. Pompe à engrenages : fabriqué en Chine Taïwan ;
8. Rouleau de travail : Matériel de rouleau de travail avec l'acier 42CrMo allié.
9. Système d'affichage numérique : Écran tactile de delta

Transducteur 10 : OMRON, fabriqué au Japon
11. Système de lubrification automatique : Joint Sino-japonais, qui a l'alarme de bloc

Caractéristiques principales

• Avions de recourbement spéciaux, commande numérique.
• HMI (interface de machine humaine), opération intelligente.
• l'Auto-compensation, simple fonctionnent, rendement, sûr élevé et commode.
• Beaucoup de modèles pour le choix, le modèle de contrôle numérique économique, comité technique ont informatisé la commande numérique.
• Avec la fonction du cône de roulement.

Caractéristiques des séries de W11S,
