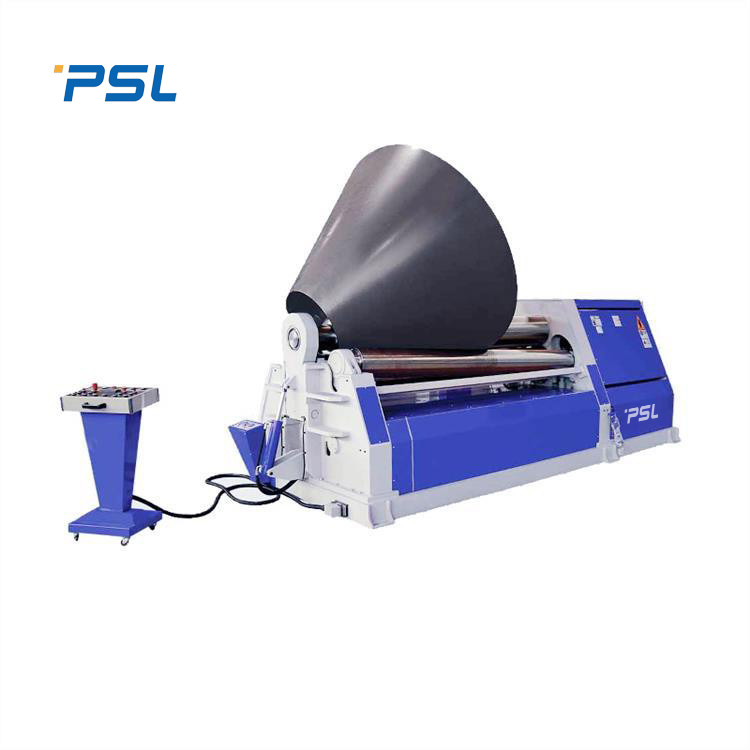

Machines de recourbement en métal d'acier inoxydable de laminoir de cône de plat de rouleau de la commande numérique par ordinateur 4
Caractéristique principale :
La machine à cintrer de plat de quatre-rouleau de commande numérique par ordinateur a la fonction de pré-plier l'extrémité de la feuille. La machine a quatre petits pains de travail. Les petits pains de travail sont l'un des composants les plus importants de la machine à cintrer de plat de 4 rouleaux.
Le matériel de petits pains : l'acier 42CrMo allié, éteignant et gâchant le traitement fait la portée HB241-260, propriétés mécaniques complètes, résistance à l'usure de force de petit pain de travail de haute résistance et forte, appropriée au travail de haut-charge, longue durée de vie.
Le déplacement de levage est commandé par les capteurs et le PLC, automatiquement nivelé, et montré sur l'écran.
les laminoirs du plat 4-roller sont avec largement des types bien accueillis par des clients. Avec un niveau technique élevé, des fonctions complètes, haute précision, et une opération commode, la machine à cintrer de plat de 4 petits pains est un modèle idéal pour le rond de roulement, l'arc, le cône, et les objets en forme spéciale.
Les caractéristiques principales,
- le Pré-recourbement et le formulaire de l'extrémité du plat peuvent être remplis sans tourner après que la plaque d'acier soit chargée.
- Des roulements à rouleaux sphériques très durables sont utilisés sur chaque rouleau de machine à cintrer de 4 petits pains.
- Des produits de Yuken ou de Rexroth sont employés pour les groupes principaux de valve dans le circuit hydraulique. Le bloc de valve est un canal d'écoulement de moulage, grand débordement, basse résistance, perte à basse pression, et la génération à basse température, qui fait la représentation de la machine à cintrer de 4 petits pains soit plus fiable.
- Le circuit hydraulique de la machine à cintrer de plat de 4 petits pains assure la propreté du système avec des filtres à huile d'aspiration et de retour d'huile. Un filtre à air assure la respiration de normale du réservoir de carburant et l'évaporation de l'eau. Également équipé d'un dispositif de réapprovisionnement en combustible centralisé.
- Le cadre de emboutage est équipé d'un cylindre de emboutage, la tête de emboutage peut être inclinée et droite il est commode pour que l'objet reprenne que. La rotation et le rajustement du corps de rapport de rotation sont équipés d'un dispositif de verrouillage. Le mouvement peut être repris après que le corps de rapport soit remis à zéro, qui joue un rôle dans la protection de sécurité.
- La queue de rouleau supérieur est équipée d'un dispositif d'équilibre, qui équilibre le rouleau supérieur tandis que le corps de rapport est retourné. Le rouleau supérieur est dans un état équilibré par le mécanisme d'équilibre quand le matériel est tourné à l'envers de sorte que l'objet cylindrique puisse être facilement sorti.
- La machine à cintrer de 4 petits pains adopte une base intégrale, qui est forte dans la rigidité, facile à lever et installer. Le cadre et la base sont soudés et traités avec recuire le traitement vieillissant qui élimine l'effort interne et améliore la précision de machine à cintrer. La structure entière de la machine à cintrer de 4 petits pains se compose de blocs constitutifs.
Structure principale de la machine :
La machine à cintrer de plat des avantages 4-Rolls,
Le déplacement de levage du rouleau inférieur de la machine et du rouleau latéral est commandé par PLC, affichage numérique automatiquement nivelé et sur l'écran, l'exactitude ±0.2mm de synchronisation.
Le rouleau inférieur et le rouleau latéral de la machine à cintrer de 4 petits pains peuvent être inclinés à une extrémité.
Le laminoir de recourbement de plat est équipé d'une table mobile de fonctionnement, il est plus commode employer que par des opérateurs. Les affichages d'écran tactile quatre positions de petits pains de travail et faire l'opérateur clairement d'un coup d'oeil.
le système d'ontrol adopte le contrôleur programmable de PLC d'une société internationalement renommée. Le système a des arrangements de paramètre, l'édition de données, de bonnes alarmes, la mémoire de puissance-, l'interface homme-machine, l'affichage de statut, le calcul en temps réel, le stockage de fichier, la procédure de mise en point, le mode manuel, le mode de contrôle de programme, l'édition de dossier, l'auto-diagnostic de défaut, le jugement intelligent des erreurs de fonctionnement, et d'autres fonctions de protection ; A également des avantages de capacité anti-parasitage forte.
Les capteurs à haute précision sont utilisés pour des capteurs de levage et de déplacement des rouleaux inférieurs et latéraux de machine, qui assurent l'exactitude de position et réalisent la surveillance de position de chaque rouleau.
Spécifications techniques principales,
| Type |
Épaisseur
(millimètre)
|
épaisseur de Pré-recourbement (millimètres) |
Longueur de
Rouleaux (millimètres)
|
Plat
limite conventionnelle d'élasticité
(MPA)
|
Diamètre du rouleau supérieur (millimètres) |
Diamètre des rouleaux plus inférieurs
(millimètre)
|
Diamètre des petits pains latéraux (millimètres) |
Puissance du moteur (kilowatts) |
| W12-4×2000 |
4 |
3,5 |
2050 |
245 |
160 |
140 |
120 |
3 |
| W12-6×2000 |
6 |
5 |
2050 |
245 |
190 |
170 |
150 |
4 |
| W12-8×2000 |
8 |
6,5 |
2050 |
245 |
210 |
190 |
170 |
5,5 |
| W12-10×2000 |
10 |
8 |
2050 |
245 |
230 |
210 |
190 |
7,5 |
| W12-12×2000 |
12 |
10 |
2050 |
245 |
270 |
250 |
210 |
11 |
| W12-16×2000 |
16 |
13 |
2050 |
245 |
300 |
270 |
220 |
11 |
| W12-20×2000 |
20 |
16 |
2050 |
245 |
330 |
300 |
240 |
11 |
| W12-25×2000 |
25 |
20 |
2050 |
245 |
360 |
330 |
250 |
15 |
| W12-30×2000 |
30 |
25 |
2050 |
245 |
390 |
360 |
300 |
18,5 |
| W12-35×2000 |
35 |
28 |
2050 |
245 |
430 |
390 |
330 |
22 |
| W12-40×2000 |
40 |
32 |
2050 |
245 |
460 |
420 |
360 |
30 |
| W12-45×2000 |
45 |
36 |
2050 |
245 |
510 |
460 |
390 |
37 |
| W12-50×2000 |
50 |
40 |
2050 |
245 |
550 |
510 |
420 |
45 |
| W12-4×2000 |
4 |
3,5 |
2550 |
245 |
190 |
170 |
150 |
4 |
| W12-6×2500 |
6 |
5 |
2550 |
245 |
210 |
190 |
170 |
5,5 |
| W12-8×2500 |
8 |
6,5 |
2550 |
245 |
230 |
210 |
190 |
7,5 |
| W12-10×2500 |
10 |
8 |
2550 |
245 |
270 |
250 |
210 |
11 |
| W12-12×2500 |
12 |
10 |
2550 |
245 |
300 |
270 |
220 |
11 |
| W12-16×2500 |
16 |
13 |
2550 |
245 |
330 |
300 |
240 |
11 |
| W12-20×2500 |
20 |
16 |
2550 |
245 |
360 |
330 |
250 |
15 |
| W12-25×2500 |
25 |
20 |
2550 |
245 |
390 |
360 |
300 |
18,5 |
| W12-30×2500 |
30 |
25 |
2550 |
245 |
430 |
390 |
330 |
22 |
| W12-35×2500 |
35 |
28 |
2550 |
245 |
460 |
420 |
360 |
30 |
| W12-40×2500 |
40 |
32 |
2550 |
245 |
510 |
460 |
390 |
37 |
| W12-45×2500 |
45 |
36 |
2550 |
245 |
550 |
510 |
420 |
45 |
| W12-4×3000 |
4 |
3,5 |
3100 |
245 |
210 |
190 |
170 |
5,5 |
| W12-6×3000 |
6 |
5 |
3100 |
245 |
230 |
210 |
190 |
7,5 |
| W12-8×3000 |
8 |
6,5 |
3100 |
245 |
270 |
250 |
210 |
11 |
| W12-10×3000 |
10 |
8 |
3100 |
245 |
300 |
270 |
220 |
11 |
| W12-12×3000 |
12 |
10 |
3100 |
245 |
330 |
300 |
240 |
11 |
| W12-16×3000 |
16 |
13 |
3100 |
245 |
360 |
330 |
250 |
15 |
| W12-20×3000 |
20 |
16 |
3100 |
245 |
390 |
360 |
300 |
18,5 |
| W12-25×3000 |
25 |
20 |
3100 |
245 |
430 |
390 |
330 |
22 |
| W12-30×3000 |
30 |
25 |
3100 |
245 |
460 |
420 |
360 |
30 |
| W12-35×3000 |
35 |
28 |
3100 |
245 |
510 |
460 |
390 |
37 |
| W12-40×3000 |
40 |
32 |
3100 |
245 |
550 |
510 |
420 |
45 |
| W12-50×3000 |
50 |
40 |
3100 |
245 |
610 |
560 |
480 |
55 |
| W12-60×3000 |
60 |
48 |
3100 |
|
