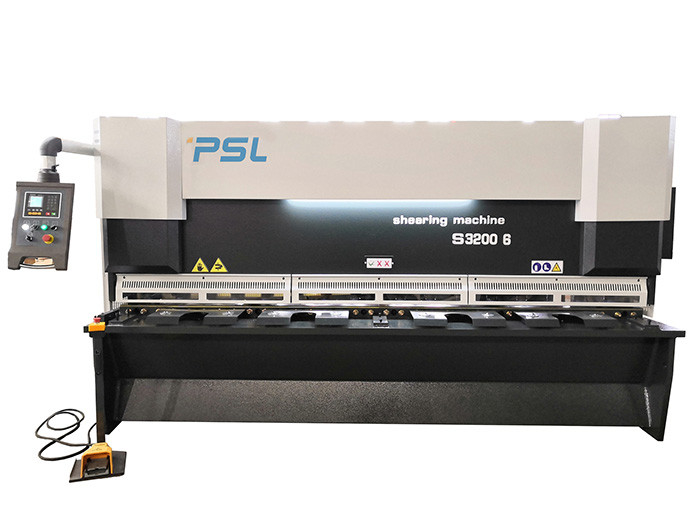

Grande découpeuse hydraulique de tôle de cisaillement de guillotine de NC/CNC avec le refroidissement d'huile
Caractéristiques de contrôleur DAC 360T
Logement basé par panneau
- Écran lumineux d'affichage à cristaux liquides
- Contrôle arrière/avant de mesure
- Rétractez la fonction
- Angle de coupe et contrôle d'espace
- Limitation de longueur de course
- Mouvement manuel de toutes les haches
- Contrôle de force
- Mesure d'épaisseur de feuille
- Retour à la fonction d'expéditeur
- Deuxième et troisième axe servo (DAC-362T)
- Appui de feuille
Caractéristiques principales et caractéristiques,
1. Suivre la méthode d'analyse par éléments finis d'ug, la conception auxiliaire de DAO, le cadre adopte la soudure intégrale et le traitement d'effort interne d'élimination de vibration et d'autres méthodes pour faire la machine-outil ont une résistance plus élevée de rigidité et de vibration.
Le cadre de machine de cisaillement est structure soudée faite en soudant l'aparatus et le processus de détente par traitement de recuit.
2. Le cisaillement hydraulique est une machine variable d'action de râteau qui est produite dans un grand choix de longueurs et de capacité de coupe.
le déplacement de poutre de De retour-mesure est commandé par le contrôleur de NC/CNC.
L'angle de coupe et le dégagement de lames d'up/low peuvent être commandés et actionnés par le contrôleur de NC/CNC selon l'épaisseur de plats et la longueur de coupe différentes.
3. circuit hydraulique :
Adopt a intégré le système de contrôle hydraulique, plus fiable et facile pour l'entretien.
Le système tandem de synchronisation de cylindre d'huile est adopté, et la machine est également soumise à une contrainte. En ajustant le volume d'huile du cylindre tandem, l'angle de cisaillement peut être ajusté plus commodément pour répondre aux besoins de cisailler différentes épaisseurs de plat.
Connexion de tuyau :
Toute la connexion de tuyau utilisant l'EMB de GermanyBrand.
Siemens ou moteur de WN, pompes d'Allead et valves de Rexroth sont Ontario utilisé le cisaillement.
Le circuit hydraulique est le réfrigérateur de refroidissement supplémentaire spécial pour la zone sensible (facultative)
4. la commande numérique par ordinateur a motorisé le système arrière de mesure. mesure arrière longue de 1000 millimètres avec 0,05 millimètres d'exactitude.
Le dégagement arrière de mesure sont commandés par Estun E21s ou Delem DAC-360T qui assurent une exactitude coupée plus élevée.
Mesure arrière de grande précision avec la vis de boule et le guider linéaire.
5. Il adopte le type professionnel structure de porte de support d'outil. La table de transport universelle de soutien de boule est adoptée pour réduire l'intensité de travail de l'opérateur.
6. lames rectangulaires avec quatre tranchants pour prolonger la vie active, angle de cisaillement réglable pour réduire la déformation de la feuille.
Le porte-scie supérieur a la structure de inclinaison centripète pour faciliter l'alimentation matérielle dedans et pour augmenter également l'exactitude du morceau de travail
7. Cette ligne de cisaillement adopte le contrôleur Estun E21s d'OR ou le contrôleur Delem DAC360T ou Cybelec T8 de commande numérique par ordinateur pour commander et conduire la mesure avant/axe de alimentation (longueur de coupe), l'angle de coupure, et les lames entaillent/dégagements
Confort de cisaillement du contrôleur DELEM DAC360T de commande numérique par ordinateur à vos bouts du doigt. Il améliore le cisaillement de la qualité efficace et cisaillante.
8. Le circuit hydraulique utilise un accumulateur genre vessie comme source d'énergie auxiliaire, et absorbe l'impact de pression du système en même temps, de sorte que la machine-outil fonctionne sans à-coup et le bruit soit bas.
Caractéristiques du cisaillement QC11K-16x6000,
| Spécifications |
QC11K-16x6000 |
| Épaisseur de Max. Cutting |
16mm (acier doux)
8mm (acier inoxydable)
|
| Largeur de coupure maximale |
6000mm |
| Courses |
4-12 fois/minute |
| Course de Backgauge |
10-1000mm |
| Angle de cisaillement |
0.5-2.5Degree |
| Profondeur de gorge |
100mm |
| Taille de table de fonctionnement |
900mm |
| Largeur de table de fonctionnement |
600mm |
| Puissance principale de moteur servo |
37kw |
| Dimensions : |
7000x2400x3600 |
| Poids net Appro. |
36Tons |
| Volt. |
380V, 50HZ
|
La norme configure le cisaillement de guillotine,
| Modèle facultatif |
Fabricant |
Remarques |
| Système de commande numérique par ordinateur |
E21s
TP-07
P40T
DAC360
|
ESTUN
ELGO
DELEM
|
|
| Inverseur |
Delta, INVT |
LA TW |
| Circuit hydraulique |
Vannes électromagnétiques principales |
Rexroth
YUKEN
|
|
| Mesure arrière |
Moteur à courant alternatif
Moteur servo (facultatif)
Vis de boule + guider linéaire
|
PSL
Taïwan
|
|
| Pompe à huile |
Pompe à huile intérieure de vitesse |
Ensoleillé
|
|
| Alimentation secteur |
Moteur à courant alternatif
|
WN |
|
| Table de travail avant |
Palette et support spéciaux de boule |
PSL |
|
| Sécurité |
Barrières en acier avant + protection sûre arrière de capteur (facultative) |
PSL |
|
| Dégagement de lame |
Manuel
Motorisé
Opération de contrôleur d'OR
|
PSL |
|
| Composants électriques |
Relais de Schneider, contacteur |
Schneider |
|
| Commutateur de pied |
Commutateur vertical de Kacon |
Coréen |
|
| Gorge profonde |
150mm -500mm (facultatif) |
PSL |
|
Paramètres principaux de cisaillement de machine de série de QC11K,
| Modèle |
Maximum.
Tkn.
|
Limite conventionnelle d'élasticité |
Max. Length |
Angle |
X.Stroke |
Puissance |
L*W*H (millimètre) |
Poids |
| QC11K-6*2500 |
6mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
750mm |
7.5kW |
3140*1740*2040 |
4800Kg |
| QC11K-6*3200 |
6mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
750mm |
7.5KW |
3750*1770*2150 |
5800Kg |
| QC11K-6*4000 |
6mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
750mm |
11KW |
4830*1840*2150 |
7500Kg |
| QC11K-6*5000 |
6mm |
≤450kN/cm |
5000mm |
0.5-2.5° |
750mm |
15KW |
5830*1840*2150 |
13000Kg |
| QC11K-6*6000 |
6mm |
≤450kN/cm |
6000mm |
0.5-3° |
750mm |
15KW |
6480*2100*2300 |
18000Kg |
| QC11K-8*2500 |
8mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
750mm |
11KW |
3040*1700*1700 |
5500Kg |
| QC11K-8*3200 |
8mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
750mm |
11KW |
3860*1700*1700 |
6200Kg |
| QC11K-8*4000 |
8mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
750mm |
11KW |
4640*1700*1700 |
7900Kg |
| QC11K-8*5000 |
8mm |
≤450kN/cm |
5000mm |
0.5~3° |
750mm |
18.5KW |
5400*2400*2000 |
13500Kg |
| QC11K-8*6000 |
8mm |
≤450kN/cm |
6000mm |
0.5~3° |
750mm |
22KW |
6480*2100*2350 |
19000Kg |
| QC11K-8*8000 |
8mm |
≤450kN/cm |
8000mm |
0.5~3° |
750mm |
22KW |
8580*2130*2350 |
29500Kg |
| QC11K-10*2500 |
10mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
950mm |
15KW |
3040*1800*1700 |
6500Kg |
| QC11K-10*3200 |
10mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
950mm |
11KW |
3850*1830*1900 |
7500Kg |
| QC11K-10*4000 |
10mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
950mm |
15KW |
4650*2100*2000 |
11000Kg |
| QC11K-10*5000 |
10mm |
≤450kN/cm |
5000mm |
0.5~2.5° |
950mm |
15KW |
5750*2100*2000 |
16000Kg |
| QC11K-10*6000 |
10mm |
≤450kN/cm |
6000mm |
0.5~2.5° |
950mm |
15KW |
6500*2100*2300 |
24000Kg |
| QC11K-10*8000 |
10mm |
≤450kN/cm |
8000mm |
0.5~2.5° |
950mm |
15KW |
6800*2100*2300 |
32000Kg |
| QC11K-13*2500 |
13mm |
≤450kN/cm |
2500mm |
0.5-2.5° |
1000mm |
15KW |
3285*1830*2390 |
7500Kg |
| QC11K-13*3200 |
13mm |
≤450kN/cm |
3200mm |
0.5-2.5° |
1000mm |
15KW |
3855*1830*2390 |
9500Kg |
| QC11K-13*4000 |
13mm |
≤450kN/cm |
4000mm |
0.5-2.5° |
1000mm |
18.5KW |
4850*1830*2390 |
12500Kg |
| QC11K-13*6000 |
13mm |
≤450kN/cm |
6000mm |
0.5~3° |
1000mm |
30KW |
6850*1930*2650 |
30000Kg |
| QC11K-13*8000 |
13mm |
≤450kN/cm |
8000mm |
0.5~3° |
1000mm |
30KW |
8950*2130*2850 |
46000Kg |
| QC11K-13*9000 |
13mm |
≤450kN/cm |
9000mm |
0.5~3° |
1000mm |
45KW |
9980*2130*2850 |
65000Kg |
| QC11K-13*10000 |
13mm |
≤450kN/cm |
10000mm |
0.5~3° |
1000mm |
45KW |
11050*2500*3100 |
85000Kg |
| QC11K-16*2500 |
16mm |
≤450kN/cm |
2500mm |
0.5~3° |
1000mm |
22KW |
3440*1940*2830 |
9500Kg |
| QC11K-16*3200 |
16mm |
≤450kN/cm |
3200mm |
0.5~3° |
1000mm |
22KW |
4010*1940*2830 |
11000Kg |
| QC11K-16*4000 |
16mm |
≤450kN/cm |
4000mm |
0.5~3° |
1000mm |
30KW |
5010*1980*2830 |
15500Kg |
| QC11K-16*5000 |
16mm |
≤450kN/cm |
5000mm |
0.5~3.0° |
1000mm |
30KW |
5900*2600*2830 |
25000Kg |
| QC11K-16*6000 |
16mm |
≤450kN/cm |
6000mm |
1~3.0° |
1000mm |
37KW |
7000*2400*3600 |
36000Kg |
| QC11K-16*8000 |
16mm |
≤450kN/cm |
8000mm |
1~3.0° |
1000mm |
45KW |
8900*2900*3430 |
75000Kg |
| QC11K-20*2500 |
20mm |
≤450kN/cm |
2500mm |
1~3° |
1000mm |
30KW |
3440*1980*2830 |
14000Kg |
| QC11K-20*3200 |
20mm |
≤450kN/cm |
3200mm |
1~3° |
1000mm |
30KW |
4010*1900*2830 |
17000Kg |
| QC11K-20*4000 |
20mm |
≤450kN/cm |
4000mm |
1~3.0° |
1000mm |
37KW |
4850*2600*2900 |
22000Kg |
| QC11K-20*6000 |
20mm |
≤450kN/cm |
6000mm |
1~3.0° |
1000mm |
55KW |
6700*3000*3000 |
54000Kg |
| QC11K-30*2500 |
30mm |
≤450kN/cm |
2500mm |
1~3.0° |
1000mm |
45KW |
3440*1900*2830 |
25000Kg |
| QC11K-30*3200 |
30mm |
≤450kN/cm |
3200mm |
1~3.0° |
1000mm |
45KW |
4200*1900*3000 |
34000Kg |
Remarques : Ce paramètre est le 2019 desgin basé. Si les paramètres ne sont pas mis à jour à temps, svp comprenez et entrez en contact avec nous par causerie en ligne ou email. MERCI.
