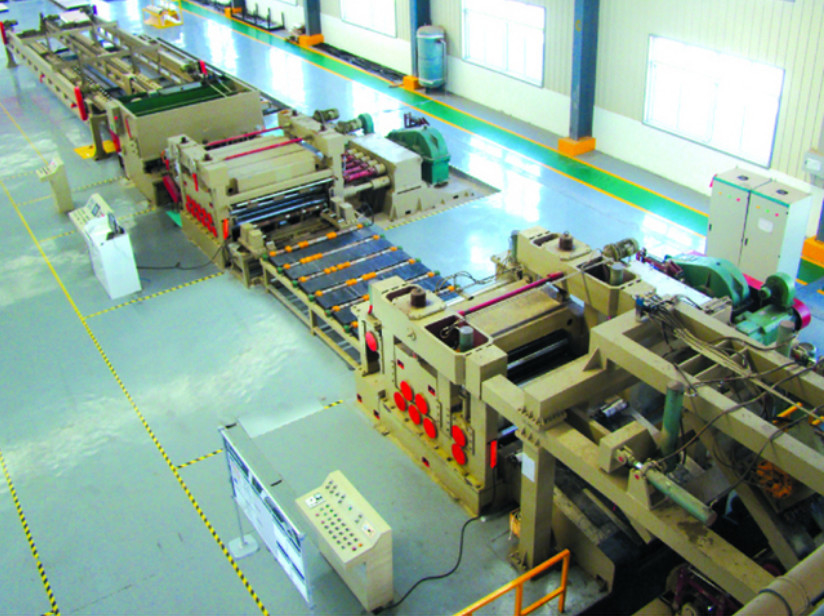

Coupe automatique de bobine en acier épaisse laminée à chaud aux machines à palissonner de mise à niveau et cisaillant de ligne de longueur et
Description de produit :
Coupez à la ligne série de longueur de CTL
La coupe à la ligne de longueur est généralement employée pour les travaux comme le déroulement, le redressage, la mesure, la croix-coupe à la longueur et l'empilement de divers matériaux tels que la bobine laminée à chaud d'acier au carbone, le fer-blanc, l'acier inoxydable, et d'autres genres de métal avec les surfaces enduites.
Caractéristiques de coupe à la ligne de longueur :
1. Notre coupe à la ligne utilisations de longueur un petit pain alimentant, moteurs de C.C conduisent.
2. Il a un système de contrôle entièrement numérique de longueur qui assure le positionnement rapide avec peu d'erreur.
3. Il a une surface plaquée par chrome dur et est durable et abrasion résistant.
4. Il est employé ainsi qu'un cisaillement hydraulique pour effectuer le cisaillement rapide et l'ajustement commode de dégagement.
5. Notre coupe à la ligne de longueur convient à l'acier au carbone laminé à chaud, au fer-blanc, à l'acier inoxydable, et à d'autres genres de métaux avec les surfaces enduites.
Avantage :
1. Niveau élevé de l'opération d'automation, facile et fiable
2. Précision élevée de longueur, planéité élevée de feuille
3. Bon empilement d'ordre
PROCESSUS ET PARAMÈTRE TECHNOLOGIQUES :
Le processus de la ligne de mise à niveau et de coupure :
Décharger-dérouler-pressing et guider-pincement et pré-niveler-guider-niveler-guider-code et mesure-coupe au longueur-pincement et au tomber-rassembler-déchargement.
Paramètre technique principal :
| Modèle |
6-20x2200mm |
8-25x2500mm |
| Épaisseur (basée sur type en acier Q235) |
6-20mm |
8-25mm |
| Largeur |
900-2200mm |
900-2500mm |
| Poids de bobine |
35T |
35T |
| Coupure de la tolérance |
±1mm |
±1mm |
| Longueur de coupe |
2000-12000mm |
2000-12000mm |
| Mise à niveau de la vitesse |
0-18m/min |
0-18m/min |
| Secteur occupé |
42x11m |
45x11.5m |
| Puissance |
420kw |
480kw |
Dispositifs/équipements composés :
| NON. |
DISPOSITIFS |
QUANTITÉ |
| 1 |
Selle en V de bobine |
2 PCs |
| 2 |
Chariot hydraulique à bobine |
PCs 1 |
| 3 |
Uncoiler hydraulique |
2 ensembles |
| 4 |
Machine de pré-mise à niveau hydraulique pour presser et guider, tête de pelle, pincement |
1 ensemble |
| 5 |
Table de travail transitoire No.1 |
1pcs |
| 6 |
Dispositif de guidage hydraulique No.1 |
PCs 1 |
| 7 |
Table de travail transitoire No.2 |
1pcs |
| 8 |
Dispositif de guidage hydraulique No.2 |
PCs 1 |
| 9 |
Mise à niveau de la machine |
1 ensemble |
| 10 |
Code et dispositif de mesure (pincement de plat de queue) |
1 ensemble |
| 11 |
Machine de cisaillement hydraulique |
PCs 1 |
| 14 |
Dispositif de pincement de pendule |
PCs 1 |
| 15 |
Déchargeant le chariot (empileur) |
1 ensemble |
| 16 |
Station hydraulique et système pneumatique
(source d'air par utilisateur-individu)
|
1 ensemble |
| 17 |
Armoire de commande électrique |
1 ensemble |
