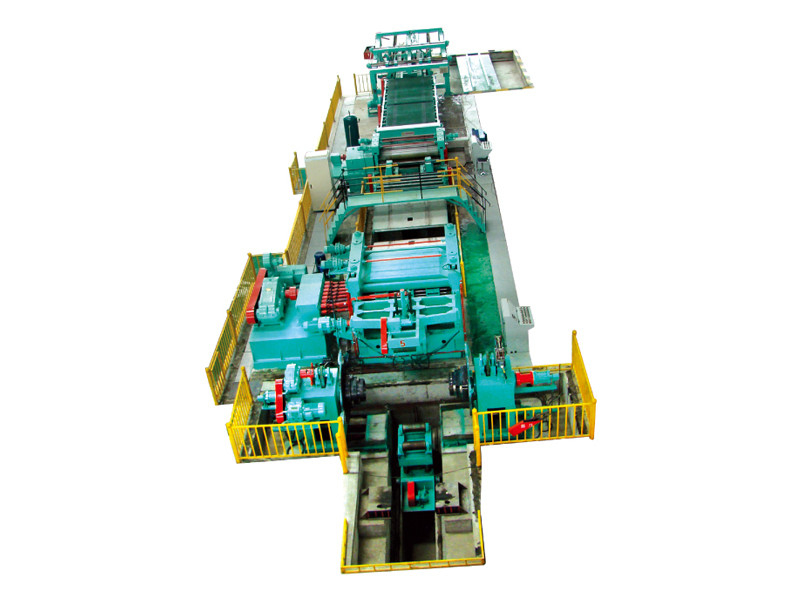

Coupe en aluminium de bobine à la bobine d'acier inoxydable d'acier au carbone de machine de longueur fendant la ligne

Heure et mise à niveau en acier laminée à froid et découpeuses de bobine pour la bobine inoxydable d'acier au carbone et en aluminium

Représentation et caractéristiques :

Cette série de chaîne de production de la longueur de la coupe est employée pour couper de divers genres de bobines de HR/pickling dans des plaques plates en déroulant, en nivelant et en coupant le processus.

Cette ligne est consiste voiture de bobine d'ofi, double uncoiler principal, pincement hydraulique et éplucheuse de bobine, pre-levaler, guidingdevice, niveleur de finition, mesure servo de longueur, cisaillement, convoyeur à bande, inversion déchargeant le trame, empileur, déchargeant le chariot, le système de contrôle électrique, le circuit hydraulique, etc.

La feuille de commande numérique par ordinateur déroulant et nivelant la ligne de cisaillement est principalement employée à niveler les bobines laminantes à froid et à laminage à chaud dans de diverses tailles des feuilles de longueur constante. Applicable à la fabrication de véhicule, aux appareils électroménagers, au mécanisme, aux fournitures de bureau en acier, aux approvisionnements de cuisine d'acier inoxydable, à la fabrication de machine et à d'autres industries.

Cette ligne est de s'appliquer pour :

1. Matériel de plat de bobine : acier au carbone, (plate≤4mm de marinage)
2. Épaisseur de bobine de bande : 1-6mm
3. La largeur de Processible a lové le plat : 800-2000mm
4. Identification enroulée de plat : ф508mm--ф610mm--ф760mm
5. Plat enroulé O.D : ≤ф2200mm
6. Poids de plat enroulé : 30T

Paramètre technique :

1. Mise à niveau de la vitesse : 0-80m/min
2. Précision de longueur de coupe : ±0.5mm (par l'épaisseur de 2mm, la longueur de 2000mm)
3. Tolérance diagonale : ±1.0mm (par la longueur de 2000mm)
4. Vitesse de la coupe : ≤20pcs/min (par la longueur de 2000mm)
5. Longueur de l'empilement matériel : 1000-6000mm (côté de dispositif de décharge et de retour, chacun ensemble)
6. Taille maximale pour l'empilement : 500mm
7. Puissance totale de moteur : appro.240KW

Dispositif composé :

1. Selle de bobine ;
2. Voiture de bobine ;
3. Uncoiler hydraulique d'expansion ;
4. Pressurage hydraulique et guidage, dispositif principal de pelle ;
5. Pincement et Pré-niveleur ;
6. Pont intermédiaire ;
7. Dispositif latéral de registre ;
8. Mise à niveau de la machine (finition nivelant) et de la machine de mesure de longueur ;
9. Coupez à la machine de longueur ;
10. Convoyeur de courroie ;
11. Vue pour la collection ;
12. table élévatrice de X-forme ;
13. Déchargement des ensembles de la voiture 2 (côté et de retour, chacun avec un ensemble) ;
14. Pneumatique hydraulique ;
15. Système électrique
