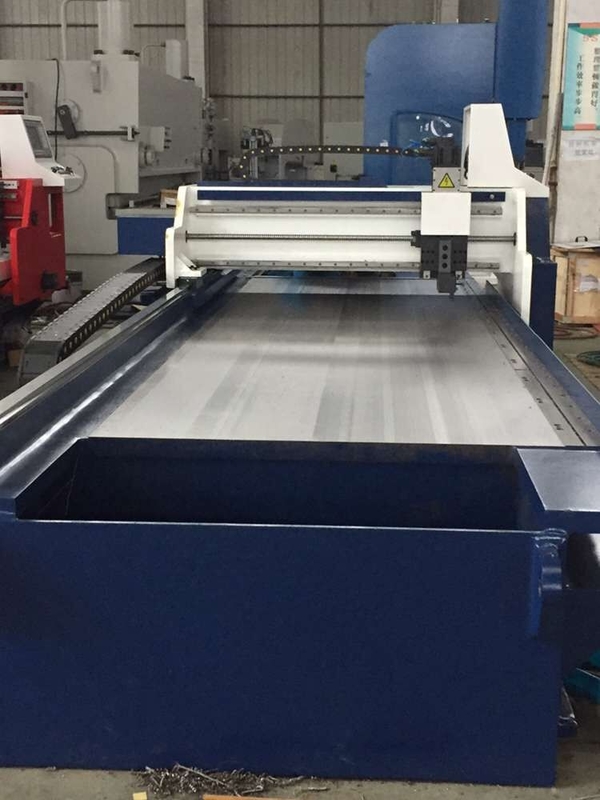

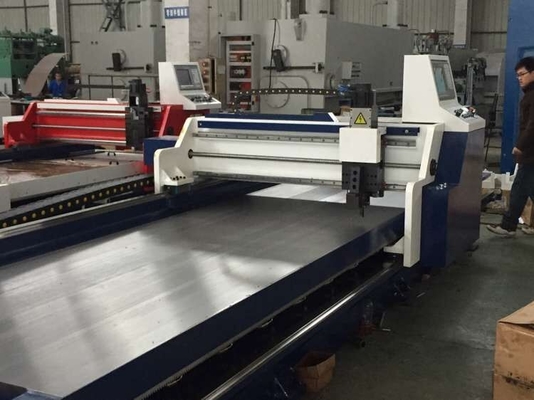

V-coupe servo de commande numérique par ordinateur de tôle pleine cannelant la machine
Les caractéristiques de fonctionnement,
La conception de structure de cadre de la base et de la poutre transversale de machine de V-coupe est adoptée. La table de travail est faite d'acier de la construction Q345 de haute résistance faiblement allié de 60mm, et le cadre est fait de plaque d'acier Q235.
Le lit est gâché avec le gaz naturel pour éliminer l'effort de soudure et pour réduire la déformation d'équipement. Sabler le traitement assure l'excellent effet de peinture.
Cette machine de V-coupe adopte la vitesse de cuivre précise et la transmission hélicoïdale de support, complétées par le rail de guide linéaire résistant, avec l'ajustement variable de fréquence du processus de vitesse, stable et efficace en mouvement de coupe.
La commande par courroie de triangle est employée dans la commande primaire du moteur, parce que la force s'étendante de la ceinture de triangle réduit la force d'impact pendant l'arrêt d'urgence et le retour, assure le fonctionnement flexible de l'équipement et prolonge la durée de vie de l'équipement.
Le dispositif de transfert de support d'outil de la machine de V-coupe utilise le rail silencieux silencieux de vis de boule de SFSR et de guide de QH pour assurer de grande précision.
Des pièces de cette machine de V-coupe sont fixées par de fixage hydraulique, l'entaillage de la vitesse est rapide et le fixage fort est garanti. Le circuit hydraulique est équipé de la compensation d'accumulateur et de la soupape de sécurité, et le moteur fonctionne en mode de dégagement, qui économise l'énergie et assure la sécurité du circuit hydraulique.
La machine de V-coupe utilise quatre couteaux fente du processus à la « V », ainsi la quantité de coupure est également distribuée et la déformation de l'objet est réduite. En outre, le système de refroidissement micro est choisi pour prolonger la durée de vie des outils de coupe et pour réduire des coûts de production.
La machine de V-coupe peut être employée seulement en entrant le clavier et la méthode de travail. Selon la différence entre l'opérateur et le matériel, le bouton peut être employé pour ajuster la vitesse de traitement afin de faciliter l'opération de l'opérateur.
La méthode de travail peut être connue par l'écran de visualisation. Des capteurs sont utilisés pour assurer la sécurité des opérateurs.
Quand l'équipement est anormal, il est facile maintenir l'information d'alarme sur l'écran de visualisation.
La machine de V-coupe a besoin seulement de main d'oeuvre quand l'objet est mis dedans et sorti, ainsi il peut sauver la main d'oeuvre.
La machine de V-coupe a la fonction à réparation automatique. En cours d'utilisation, la boîte de clients a prévu la table selon leurs propres conditions d'assurer l'exactitude de traitement.
Paramètres techniques principaux,
| Chaîne d'épaisseur pour que le plat soit traité |
0.6mm-4mm (acier inoxydable) |
| Chaîne d'épaisseur pour que le plat soit traité |
0.6mm-4mm (acier au carbone) |
| Profondeur traitée maximale chaque fois |
0.6mm |
| Profondeur traitée par maximum |
3mm |
| Longueur pour que le plat soit traité |
3200mm/4000mm |
| Vitesse de largeur |
1250mm/1500mm |
| Type distance minimum de V de marge de cuvette |
6mm |
| Vitesse de coupure en avant |
0-70m/min |
| Vitesse de renvoi d'axe des abscisses |
0-70m/min |
| La liasse d'imprimés minimum d'axe des ordonnées |
0,01 millimètres |
| Exactitude de positionnement minimum d'axe des ordonnées |
±0.05mm |
| La liasse d'imprimés minimum d'axe de Z |
0,01 millimètres |
| Positionnement de l'exactitude |
±0.05mm |
| Course d'axe de Z |
50mm |
| Inverseur d'axe des abscisses/moteur servo |
5.5KW EASYCAT |
| Moteur servo d'axe de Z |
1KW EASYCAT |
| Y1, moteur servo de l'axe Y2 |
1KW EASYCAT |
| Circuit hydraulique |
1.5KW/8L/10MPa |
| 1500*3000 |
5300mm*2550mm*1560mm |
| Couteau |
3sets |
| 1500*4000 |
6000mm*2550mm*1560mm |
| Pression pneumatique |
6Map-8Map |
| Poids |
8.5T/9.5T |
| Alimentation secteur |
380V/50HZ/3Phase |
Instruction principale de pièces,
| Système de commande numérique par ordinateur |
Taïwan ESAYCAT 19" écran tactile d'affichage à cristaux liquides de HD |
| Unités servo (X, Y, Z) |
EASYCAT Taïwan |
| Système de refroidissement |
Pompe de refroidissement de brume de l'eau |
| Couteau |
La Chine (tête de couteau d'alliage de la Corée du Sud) |
| Vis de boule |
TBI Taïwan |
| Guidage linéaire |
HIWIN Taïwan |
| Vitesse et support |
YYC Taïwan |
| Circuit hydraulique |
Marque de Taïwan |
| Câbles |
L'Allemagne IGUS |
| Appareils électriques de basse tension |
Schneider |
| Commutateur limité |
Marque du Japon ou de l'Allemagne
|
