V-coupe pneumatique verticale de commande numérique par ordinateur cannelant la machine pour les feuilles inoxydables
Description de produit,

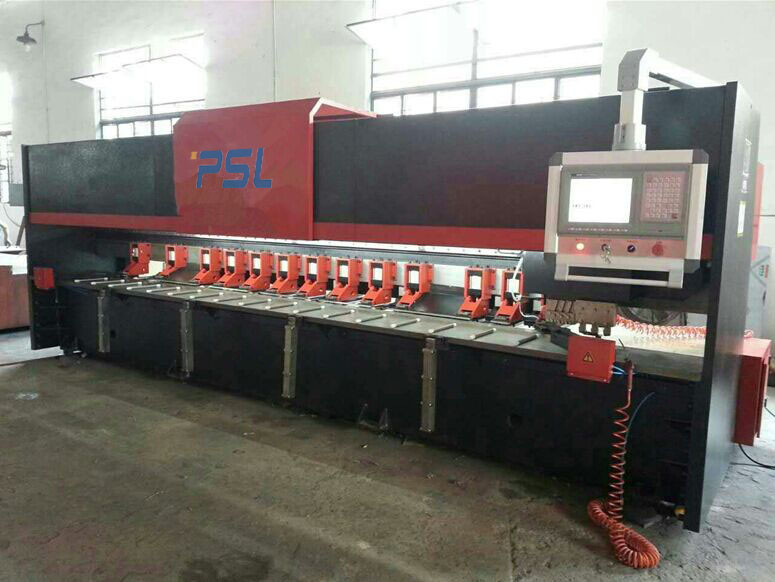

V-coupe pneumatique verticale de commande numérique par ordinateur du style 1250X3200 cannelant la machine
1, notre conception de structure d'utilisation de machine, rigidité globale, petite déformation.
2, cette poutre de machine est fixés, a le système de alimentation, unisson de table de travail est dans ±0.03mm.
3, droite de mouvement de support de lame et parti par la ceinture synchrone, processus de V-coupe est très stable, et la surface de coupure est lisse.
Les caractéristiques de fonctionnement,
La machine de cannelure de la commande numérique par ordinateur V (machine de V-fente d'acier inoxydable) convient aux ascenseurs, montant les matériaux, le traitement d'acier inoxydable, les appareils électroménagers, l'affichage d'appui vertical et d'autres industries qui exigent le traitement à haute précision des plats.
Il est conçu et fabriqué selon les besoins spéciaux de l'industrie moyenne et à extrémité élevé de décoration, de la fabrication d'ascenseur et d'autres industries.
Il peut exécuter les cannelures en V sur des feuilles d'acier inoxydable, des plats de fer, des plats de cuivre et d'autres matériaux. Les nouvelles encocheuses de feuillard telles que les accessoires spéciaux peuvent également effectuer le travail tel que le meulage, le polissage, et le tréfilage sur les feuillards et les profils minces.
Images détaillées,
L'équipement a employé en avant et vers l'arrière le processus de bâti de trois couteaux, ayant pour résultat le traitement du fer est considérablement réduit. L'équipement adopte le système de contrôle pneumatique, plaque de presseur automatique, pressant et sortant la pression, stable et fiable, le travail rapidement, fait les produits traités sans maintenir des marques, le renfoncement, méthode de refroidissement automatique de jet pour se refroidir, refroidissement rapide de l'outil, prolongent la durée de vie du coupeur.
2. Travail-table avant,
Il n'est pas facile porter table de travail d'équipement avec de haute résistance du matériel 6CrW2Si comme base, la table de travail du morceau de travail. Et le panneau et les parties du corps de table par le déplacement réglable, l'astuce pour ajourner chaque peu de garantie d'exactitude de distance + 0.02mm environ. Le contrôle pneumatique est adopté dans l'équipement maintenant et pressant.
3. De retour-alimentation,
L'équipement d'évacuation employant la structure matérielle, faisant l'équipement ne sont pas dans l'alimentation et l'exercice les dommages extérieurs de la feuille. Outil de contrôle de moteur servo et dispositif de alimentation, surfaçant et plaçant la précision, précision de moteur servo et fiable alimentants et hauts.
Paramètres techniques principaux,
| Chaîne d'épaisseur pour que le plat soit traité |
0.6mm-4mm (acier inoxydable) |
| Chaîne d'épaisseur pour que le plat soit traité |
0.6mm-4mm (acier au carbone) |
| Le maximum a traité la profondeur chaque fois |
0.6mm |
| Profondeur traitée par maximum |
3mm |
| Longueur pour que le plat soit traité |
3100mm/4000mm |
| Vitesse de largeur |
1250mm/1550mm |
| Type distance minimum de V de marge de cuvette |
8mm |
| Vitesse de coupure en avant |
0-60m/min |
| Vitesse de renvoi d'axe des abscisses |
0-60m/min |
| La liasse d'imprimés minimum d'axe des ordonnées |
0,01 millimètres |
| Exactitude de positionnement minimum d'axe des ordonnées |
±0.05mm |
| La liasse d'imprimés minimum d'axe de Z |
0,01 millimètres |
| Positionnement de l'exactitude |
±0.05mm |
| Inverseur d'axe des abscisses/moteur servo |
5.5KW |
| Moteur servo d'axe de Z |
1KW |
| Moteur servo d'axe des ordonnées |
1KW |
| 1500*3000 |
5300mm*2550mm*1560mm |
| Couteau |
3+2 ensembles |
| 1500*4000 |
5800mm*3100mm*1860mm |
| Pression pneumatique |
6Map-8Map |
| Poids |
9.0T/10.5T |
| Alimentation secteur |
380V/50HZ/3Phase |
Instruction principale de pièces,
| Système de commande numérique par ordinateur |
Taïwan HUST ou ESAYCAT 19" écran tactile d'affichage à cristaux liquides de HD |
| Unités servo (X, Y, Z) |
EASYCAT Taiwan YASKAWA Japon |
| Système de refroidissement |
Pompe de refroidissement de brume de l'eau |
| Couteau |
La Chine (tête de couteau d'alliage de la Corée du Sud) |
| Vis de boule |
TBI ou ABBA Taïwan |
| Guidage linéaire |
HIWIN Taïwan |
| Vitesse et support |
YYC Taïwan |
| Circuit hydraulique |
Marque de Taïwan |
| Câbles |
L'Allemagne IGUS |
| Appareils électriques de basse tension |
Schneider |
| Commutateur limité |
Marque du Japon ou de l'Allemagne
|
