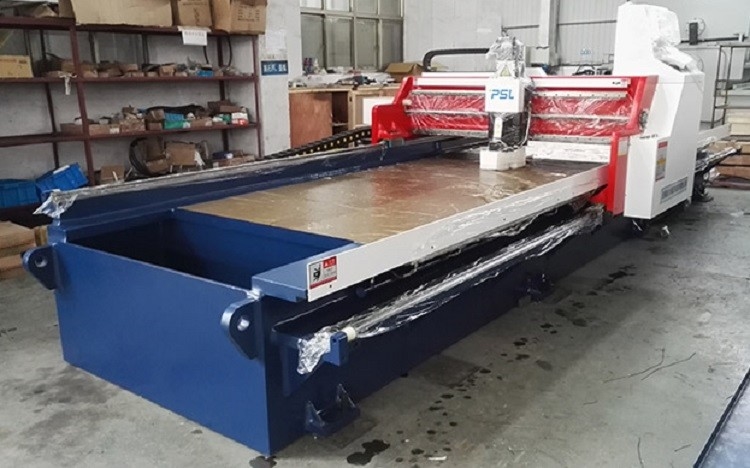

Machine à sous hydraulique horizontale de V-cannelure de commande numérique par ordinateur d'acier inoxydable de feuille de carbone
Descriptions de machine,
Cet équipement est entièrement machine servo de V-cannelure de commande numérique par ordinateur pour le feuillard.
Il adopte le contrôleur avancé de commande numérique par ordinateur et la conception innovatrice avec les avantages de la précision de traitement élevée, opération simple, aucun bruit, aucune vibration et ainsi de suite.
Il est très utilisé dans la V-cannelure de tôle, l'U-cannelure et tout autre traitement irrégulier de cannelure (plat d'acier inoxydable, en aluminium, en aluminium y compris, cuivre, acier au carbone, et d'autres plats spéciaux).
Particularly.It s'applique au traitement de V-cannelure de la tôle avant le recourbement.
Caractéristique principale et fonction spéciale,
1. Tailler disponible ;
2. Disponible pour canneler d'un côté de plat pour finir, et pour commencer également la coupe sur un autre côté ;
3. La distance minimum du côté du plat à la première ligne de cannelure est 6mm ;
4. La taille minimum du plat à canneler est 100x100mm ;
5. Cannelure d'un point à un autre point exactement ;
6. Économie de puissance ;
7. Protection de l'environnement.
Les caractéristiques de fonctionnement,
1,1 le cadre et la poutre sont tous de machine à sous de tôle en forme de boîte. Après conception finie d'optimisation d'élément, la soudure tout acier est gâchée pour éliminer la contrainte résiduelle.
1,2 la machine à sous du feuillard V adoptent Taïwan EASYCAT ou contrôleur d'industriel-contrôle de SYNTEC et système servo en circuit fermé : facile, flexible, rapide, efficace et à faible bruit.
1,3 le contrôleur de commande numérique par ordinateur, opération complètement automatique de soutien, 3 lames peut fonctionner simultanément améliore de manière significative l'efficacité de cannelure.
1,4 acier inoxydable V cannelant la machine avec 4 haches de contrôle (haches de X, de Y1, de Y2, de Z), dispositif hydraulique d'écrou de serrage, le portique et le support d'outil pour entreprendre la démarche aller-retour ensemble en travaillant.
vis de boule d'utilisation de machine de 1,5 V-cannelures et rail de guide résistant de rouleau.
1,6 cette machine équipée du système de lubrification automatique : bas usage, très bien traitant, assurant l'exactitude d'usinage et les caractéristiques élevées de réponse dynamique.
1,7 le système de refroidissement de soufflement et d'air comprimé/eau empêche non seulement les déchets de coupure de rayer la surface de l'objet, mais améliore également la vie des couteaux.
Paramètres techniques principaux,
| Chaîne d'épaisseur pour que le plat soit traité |
0.6mm-4mm (acier inoxydable) |
| Chaîne d'épaisseur pour que le plat soit traité |
0.6mm-4mm (acier au carbone) |
| Le maximum a traité la profondeur chaque fois |
0.6mm |
| Profondeur traitée par maximum |
2.5mm |
| Longueur pour que le plat soit traité |
6000mm |
| Vitesse de largeur |
1250mm |
| Type distance minimum de V de marge de cuvette |
6mm |
| Vitesse de coupure en avant |
0-70m/min |
| Vitesse de renvoi d'axe des abscisses |
0-70m/min |
| La liasse d'imprimés minimum d'axe des ordonnées |
0,01 millimètres |
| Exactitude de positionnement minimum d'axe des ordonnées |
±0.05mm |
| La liasse d'imprimés minimum d'axe de Z |
0,01 millimètres |
| Positionnement de l'exactitude |
±0.05mm |
| Course d'axe de Z |
50mm |
| Inverseur d'axe des abscisses/moteur servo |
5.5KW |
| Moteur servo d'axe de Z |
1KW |
| Y1, moteur servo de l'axe Y2 |
1KW |
| Circuit hydraulique |
1.5KW/8L/10MPa |
| Couteau |
3sets |
| 1500*4000 |
8500mm*2350mm*1700mm |
| Pression pneumatique |
6Map-8Map |
| Poids |
12.5T |
| Alimentation secteur |
380V/50HZ/3Phase |
Instruction principale de pièces,
| Système de commande numérique par ordinateur |
Taïwan SYNTEC ou ESAYCAT
19" écran tactile d'affichage à cristaux liquides de HD
|
| Unités servo (X, Y, Z) |
EASYCAT Taïwan
DELTA Taïwan
|
| Système de refroidissement |
Pompe de refroidissement de brume de l'eau |
| Couteau |
Tête de couteau d'alliage de la Corée du Sud |
| Vis de boule |
TBI Taïwan |
| Guidage linéaire |
HIWIN Taïwan |
| Vitesse et support |
YYC Taïwan |
| Circuit hydraulique |
Marque de Taïwan |
| Câbles |
L'Allemagne IGUS |
| Appareils électriques de basse tension |
Schneider |
| Commutateur limité |
Marque du Japon ou de l'Allemagne
|
