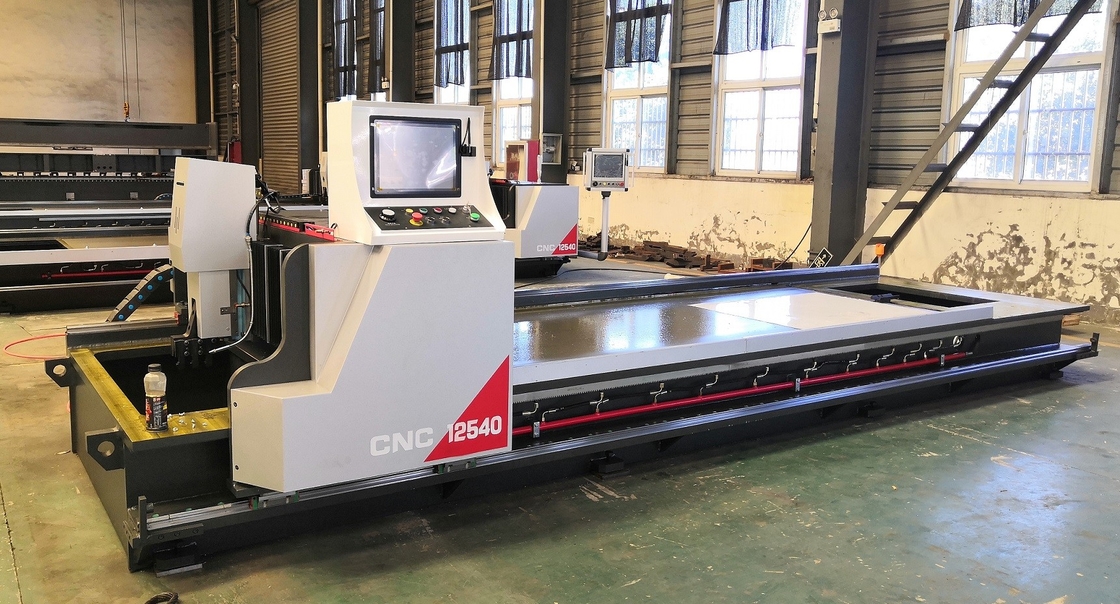

Coupeur de cannelure de commande numérique par ordinateur de Tableau de portique rainant la tôle

Tôle rainant la V-coupe de commande numérique par ordinateur de table de portique cannelant la machine

Introduction du type V-coupe de portique,

• Le cadre de machine, poutre adopte une conception de soudure de structure, la bonne rigidité globale, petite déformation.

• La base est fixée, l'application de la vitesse hélicoïdale, commande de support le déplacement de poutre, coupant. Le conducteur servo ajuste la vitesse, le processus de coupure est surface de coupure stable et efficace, douce.

• La machine pour la commande numérique par ordinateur de quatre axes usinant, haute précision, gamme de traitement étendue.

• La machine sont respectivement équipées de presse de pression et d'extrémité, fixage hydraulique, pression réglable, presse fiable.

• Cette machine a la fonction de l'individu surfaçant, après un long temps si la surface n'est pas lisse ou défectueux, peut employer de l'avion, fait la machine prendre sur un aspect totalement nouvel.

Les caractéristiques de fonctionnement,

• En avant et vers l'arrière le mouvement de support de plats (axe Y1), à travers le mouvement (d'axe de Z) et le mouvement d'avant et d'arrière (axe Y2) du matériel de presse d'extrémité sont commandés par le système de commande numérique par ordinateur, commande de moteur servo à C.A., commande de vis de boule, précision de contrôle élevée, caractéristiques de positionnement précises.

• Le mouvement gauche et droit (d'axe des abscisses) de la poutre est conduit par une vitesse servo d'unité réglable et la vitesse hélicoïdale et la commande de support-et-pignon ont les caractéristiques de la grande vitesse et de la capacité de charge forte.

• Le système clampinging hydraulique peut de manière adaptative presser le côté de l'objet et le côté de alimentation selon différentes épaisseurs, qui est l'une des mesures efficaces d'assurer la précision et la répétabilité de traitement.

• Le système de refroidissement de soufflement et d'air comprimé/eau empêche non seulement les déchets de coupure de rayer la surface de l'objet, mais améliore également la vie des couteaux.

• La machine de V-coupe utilise 3 couteaux fente du processus à la « V », ainsi la quantité de coupure est également distribuée et la déformation de l'objet est réduite.

Paramètres techniques principaux,

Instruction principale de pièces,
