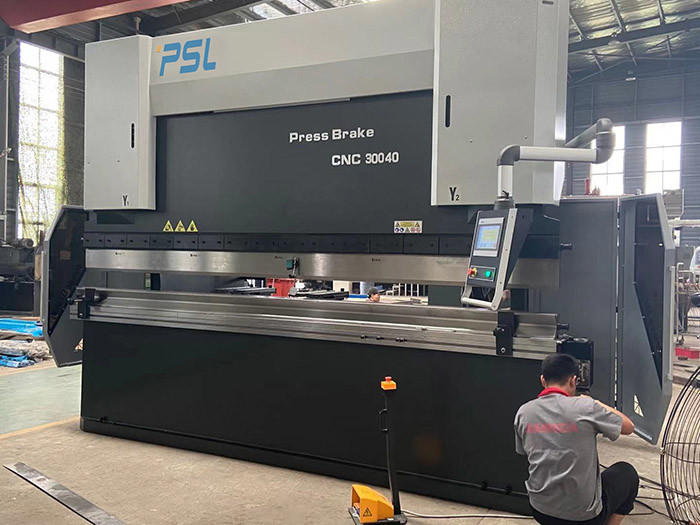

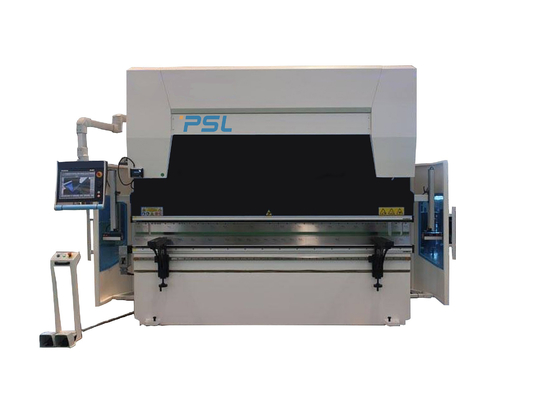

Synchro électrohydraulique. Moteur principal servo de machine à cintrer de feuille de frein de presse de commande numérique par ordinateur

Moteur principal servo électrohydraulique de machine à cintrer de feuille de frein de presse de commande numérique par ordinateur de synchronisation





Principe et caractéristiques de la machine :



●Le cadre est fait de structure soudée de tôle d'acier, maisons gauches et droites, table de travail et la base de cylindre sont soudées dans un cadre entier. Après soudure, l'effort interne est éliminé par le gâchage, ainsi l'acier entier est fort et la stabilité est bonne.



●Technologie hydraulique à haute fréquence de contrôle, plus rapide, plus efficace et précis.



●La mesure arrière du frein de presse de commande numérique par ordinateur est apportée le système arrière de mesure de doigts de la norme 2, quant aux formes complexes travaillez les morceaux, 4 ou le système arrière de mesure de 5 doigts et les matrices correspondantes sont disponibles pour le votre choisissent.



●Selon des données de tôle d'entrée sur le frein de presse, le système de commande numérique par ordinateur peut automatiquement calculer et ajuster la compensation de débattement de table rapportant la longueur uniforme de tous les angles d'objets.



●La distance et la taille du bouchon arrière et de la course du Ram sont commandées par le système de commande numérique par ordinateur, qui est commode et rapide.



●Le cylindre d'huile a été usiné avec des flowings entiers pour obtenir la meilleure condition, comme forgé, éteint et gâché, et très bien meulage, et puis chromage dur et d'autres processus.  finalement assembely l'importation de la bague d'étoupage, le phénomène de la fuite d'huile dans le service à la clientèle.



●Le circuit hydraulique adopte le circuit hydraulique intégré de la route d'huile pour réduire l'installation de la canalisation.



●L'utilisation de la compensation mécanique de débattement donne l'accès aux objets intégraux uniformes. ce qui peut faire la table se produit mouvement relatif et forme une courbe convexe idéale, s'assurant que les positions relatives avec le glisseur gardent sans changement.







Configuration de base :





Non	Nom	Modèle/fabrication
1	Système de commande numérique par ordinateur	Holland Delem DA53T, DA58T, contrôleur de DA66T
2	Électricités	Électricités de la France Schneider
3	De retour-mesure	Vis de boule + guider linéaire ; 3-4sets de doigt se déplaçant sur le guider linéaire
4	Moteur principal	Moteur servo Estun ou VEICHI
5	Moteur servo	Nanjing Estun
6	Conducteur servo	Nanjing Estun
7	Commutateur de pédale	KACON, Corée du Sud
8	Bague d'étoupage	BAUSER et Busak+Shamban, Allemagne

9	Circuit hydraulique	Rexroth, Allemagne
10	Pompe à huile	Haute performance de l'Allemagne ALLEAD et pompe à huile interne à faible bruit de pompe à engrenages
11	Connecteur de tube d'huile	L'Allemagne EMB
12	Outil et V-matrice supérieurs	Un ensemble d'outil supérieur standard et V meurent
13	De retour-mesure	Vis de boule de Taïwan Hiwin et rail de guide linéaire
14	Cylindre d'huile	La Chine Taifeng
15	Fixage rapide	Marque chinoise
16	Compensation de débattement	Compensation mécanique/table de couronnement

17	Dirigeant discordant	L'Italie GIVI
18	Axe standard	4 +1 (Y1, Y2, X, R, +V)



Introduction des pièces principales :



--Caractéristiques du système de la Hollande Delem DA-58T :





Caractéristiques de DA-58T :



2D programmation graphique d'écran tactile

15" couleur de haute résolution TFT

• Calcul d'ordre de courbure
• Contrôle de couronnement
• Contrôle de servo et d'inverseur de fréquence
• Algorithmes de contrôle avancés d'axe des y pour les valves en circuit fermé aussi bien que de boucle ouverte.
• USB, interface périphérique
• Logiciel hors ligne de profil-T



Données techniques de DA-58T
Norme
Affichage	Colorez l'affichage d'affichage à cristaux liquides
Type	15" TFT, intense luminosité
Résolution	1024 x 768 pixels, couleur mordue par 32
Capteur de contact	Plein contrôle d'écran tactile (PCT-contact)
Contre-jour	LED
Capacité de stockage	1 GIGAOCTET
Mémoire de produit et d'outils	256MB
Mémoire échangeable	Commande de mémoire instantanée d'USB
Logiciel hors ligne	Profile-58TL





-- Circuit hydraulique de l'Allemagne Rexroth :













-- Joints de l'Allemagne EMB

Forme exquise

Étanchéité fine

Grand écoulement

perte de basse pression

Aucune fuite d'huile.













-- L'Allemagne BAUSER et les joints de Busak+Shamban

Capacité forte d'anti-extrusion d'entailler

Des joints ne seront pas tordus ou pas fliped

Bonne résistance à l'usure et assemblée facile



Bon étanche













-- GIVI Sensor Ruler

La servocommande électrohydraulique entièrement en circuit fermé d'utilisation de frein de presse de commande numérique par ordinateur,

Les signaux de position de Ram peuvent être retour au système de commande numérique par ordinateur par la règle de capteur de deux côtés,



alors le contrôleur DA58T de commande numérique par ordinateur ajuste la quantité débordante d'huile en changeant la taille s'ouvrante de la valve synchrone

, par la présente commandant la RAM Y1, Y2 fonctionnant au même niveau, maintenant l'état parallèle de la table de travail.









-- Table de couronnement mécanique

• Le mécanisme local de compensation de débattement emploie une structure mécanique de compensation de table d'interférence. Contrôle de calcul automatique de contrôleur de commande numérique par ordinateur.
• Chaque groupe se compose de plusieurs groupes de surfaces incurvées tridimensionnelles avec différentes pentes. La courbe de compensation est plus près de la courbe de déformation du plat de glissière, qui améliore considérablement l'exactitude d'usinage de la machine à cintrer.









-- Backgauge

●Axe des abscisses drived par le moteur servo par l'intermédiaire de la vis de boule

●Axe de R drived par le moteur servo par l'intermédiaire de la vis de boule

●Vis de boule de Taïwan HIWIN et guide de revêtement

●tous les moteurs servo

●Manuel ajustant la position des doigts









-- Fixage rapide pour fixer l'outil supérieur facilement









--Un ensemble d'outil supérieur standard et de double V-matrice (style d'Amada)

Matériel : 42CrMo ou adapté aux besoins du client

Processus de extinction global, dureté élevée et bonne résistance à l'usure.

Double V-matrice V8, V12, V16 (adaptés aux besoins du client)











-- Système électrique fiable

• Le système électrique est la France Schneider
• Équipé de l'armoire antipoussière pour garantir le système électrique de haute qualité
• Ouvrez la porte et la mise hors tension, le conducteur de haute qualité de moteur servo.
