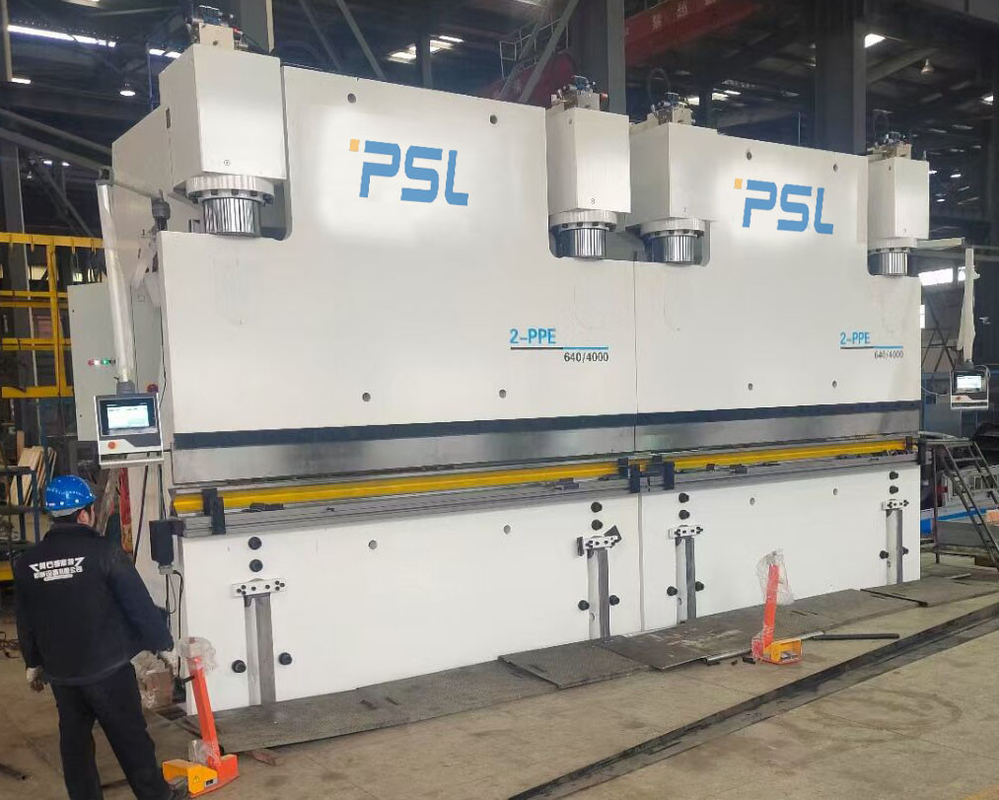

Puissance Polonais Polonais légers fabriquant les freins électrohydrauliques tandem de presse de commande numérique par ordinateur de machine
Applications :
Ce frein tandem de presse de commande numérique par ordinateur est très utilisé en grande structure métallique, tour en acier, poteaux de puissance, chariot de camion, armoire électrique, décoration industrielle. Avec différentes matrices fournies, l'abonné peut entrer le penchant de plaque métallique dans différentes formes des morceaux de travail.
Particulièrement industrie à de puissance et de Polonais légers avec la grande profondeur de gorge et la plus grande taille s'ouvrante maximale des outils.
Caractéristiques principales de machine,
1. Système servo électrohydraulique, exactitude courante de glisseur de contrôles de boucle bloquée.
2. La technologie brevetée unique : compensation bilatérale de débattement du grand frein de presse.
3. les insertions réglables s'ouvrantes de taille meurent pour rencontrer un grand choix d'objets.
4. un grand choix d'établissements auxiliaires pourraient répondre aux besoins des utilisateurs et rendre le processus plus commode et efficace.
5. Le cadre de la machine se compose de réservoir, table de travail, logements gauches et droits et
RAM. Ainsi elle a la rigidité de haute résistance et bonne. Également elle prend la vibration pour éliminer l'effort.
6. Principal fonctionnant de synchronisation des deux machines : Adoption des valves proportionnelles électrique-hydrauliques pour assurer la synchronisation des deux machines.
7. Par le contrôleur de commande numérique par ordinateur, l'opérateur pourrait communiquer avec la machine.
8. Équipé de bon guidant le système, le système de mesure de position et hydraulique d'équilibre pour répondre aux exigences du travail intégral et du travail excentrique.
9. L'unité de compensation de table de travail est adoptée pour compenser le débattement de la machine en travaillant pour s'assurer la précision du morceau de travail.
10. La surface du cylindre a le bons port et traitement thermique, ainsi elle a la bonne lubrification et longtemps utilisant la vie.
Exactitude de machine-outil
1 exactitude géométrique
Positionnement de l'exactitude de Y1 et de Y2 (RAM se déplaçant à travers l'axe) : ± 0.05mm
Répétez placer l'exactitude des haches Y1 et Y2 : ± 0.05mm
L'exactitude de positionnement de l'axe des abscisses : ± 0.10mm
(qui est l'axe mobile avant et arrière de la conservation arrière)
L'axe des abscisses a répété placer l'exactitude : ± 0.05mm
Exactitude 2 fonctionnante
Angle de flexion du morceau d'essai : ± 30'/M
Rectitude de recourbement du morceau d'essai : 0.30mm/m
Configuration de machine,
| Non |
Nom |
Modèle/fabrication |
| 1 |
Système de commande numérique par ordinateur |
Holland Delem DA53T, DA58T, DA66T
ESA S630, S640
Cybelec CT8, CT12
|
| 2 |
Électricités |
Schneider France |
| 3 |
De retour-mesure |
Vis de boule + guider linéaire ; 4sets de doigt se déplaçant sur le guider linéaire |
| 4 |
Moteur principal |
Moteur à courant alternatif de WN 2*45kw |
| 5 |
Moteur servo |
Estun |
| 6 |
Conducteur servo |
Estun |
| 7 |
Commutateur de pédale |
KACON, Corée du Sud |
| 8 |
Bague d'étoupage |
Merkel, Allemagne
NOK, Japon
|
| 9 |
Circuit hydraulique |
Rexroth, Allemagne |
| 10 |
Pompe à huile |
Pompe à huile interne de pompe à engrenages du Japon Nachi |
| 11 |
Tube d'huile Jointor |
L'Allemagne EMB |
| 12 |
Outil et V-matrice supérieurs |
Un ensemble d'outil supérieur standard et V consistés meurent |
| 13 |
De retour-mesure |
Vis de boule de Taïwan Hiwin et rail de guide linéaire |
| 14 |
Cylindre d'huile |
PSL |
| 15 |
Compensation de débattement |
Compensation mécanique ou hydraulique/table de couronnement |
| 16 |
Dirigeant discordant |
L'Italie GIVI |
| 17 |
Axe standard |
3 +1 (Y1, Y2, X, +V)
|
Paramètres principaux de série tandem de PPED,
|
NameModel
|
2-500/40
|
2-500/50
|
2-500/60
|
2-640/60
|
2-640/70
|
2-640/80
|
2-800/60
|
2-800/70
|
2-800/80
|
| KN nominal de force |
5000
|
5000
|
5000
|
6400
|
6400
|
6400
|
8000
|
8000
|
8000
|
| Largeur pliable millimètre de conseil |
4000
|
5000
|
6000
|
6000
|
7000
|
8000
|
6000
|
7000
|
8000
|
| Espacement de colonne de force millimètre |
3150
|
4050
|
5050
|
5050
|
6050
|
6200
|
4760
|
5760
|
6200
|
| Course millimètre de glisseur |
300
|
300
|
300
|
320
|
320
|
320
|
400
|
400
|
400
|
| Taille d'ouverture maximum de la table de travail et du glisseur millimètre |
600
|
600
|
600
|
640
|
640
|
640
|
820
|
820
|
820
|
| Profondeur millimètre de gorge |
400
|
400
|
400
|
400
|
400
|
400
|
500
|
500
|
500
|
| Largeur millimètre de Tableau |
300
|
300
|
300
|
300
|
300
|
300
|
400
|
400
|
400
|
| Entraînement de la vitesse mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
100
|
100
|
100
|
| Vitesse fonctionnante mm/s |
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
8
|
| Vitesse de retour mm/s |
75
|
75
|
75
|
80
|
80
|
80
|
70
|
70
|
70
|
| Kilowatt de puissance de moteur principal |
45
|
45
|
45
|
55
|
55
|
55
|
2x37
|
2x37
|
2x37
|
| Volume L de réservoir de carburant |
900
|
900
|
900
|
1000
|
1000
|
1000
|
2200
|
2200
|
2200
|
| Poids net de la machine-outil kilogramme |
38000
|
45000
|
53000
|
61000
|
67000
|
73000
|
94000
|
102000
|
115000
|
