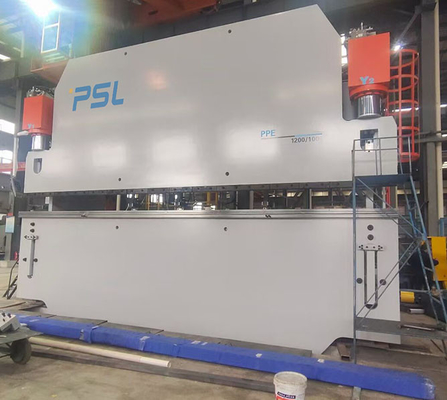

20 pieds frein de presse hydraulique de commande numérique par ordinateur de 500 tonnes pour le plat pliant le grand métal

Grandes plaques de métal fabriquant les freins électrohydrauliques de presse de synchronisation de commande numérique par ordinateur de machine

Caractéristiques principales de machine-outil,

1.  Cette machine est machine à cintrer servo électrohydraulique de commande numérique par ordinateur.

2. vers le haut de l'état fonctionnant de conception, à faible bruit et stable de recourbement mobile.

3. Y1-Y2 peut être programmé séparément et travail sous la charge excentrique ou le recourbement en forme spéciale.

4.  La table de travail adopte mécanique commandé de DNC plus la table de travail convexe de compensation de débattement de cale. Après entrée des données de l'épaisseur de feuille, abaissez pour mourir en s'ouvrant et la résistance à la traction dans le système d'OR, la force de recourbement et les valeurs appropriées de compensation de la table de travail et du glisseur sera déterminée automatiquement. Par conséquent, la quantité convexe précise peut être obtenue pendant le chacun qui se plie. En cours d'usinage, la compensation de débattement sans angle mort peut être réalisée.

5.  Au point fond-mort, il y a un temps de faire une pause et de maintenir la pression d'assurer l'exactitude de l'objet.

6. contrôle de synchronisation de Ram. Y1 | les haches Y2 sont des paramètres indépendants de mouvement de deux cylindres d'huile commandés par le système d'OR. Deux règles discordantes Y1 | Y2 sont installés aux deux extrémités de la machine-outil, qui sont employées pour mesurer la distance précise entre le Ram et l'établi.

7. La machine a la capacité de résister au recourbement excentrique.

Exactitude de machine-outil

1 exactitude géométrique

Positionnement de l'exactitude de Y1 et de Y2 (RAM se déplaçant à travers l'axe) :    ± 0.03mm

Répétez placer l'exactitude des haches Y1 et Y2 :                                    ± 0.02mm

L'exactitude de positionnement de l'axe des abscisses :                                                          ± 0.10mm

(qui est l'axe mobile avant et arrière de la conservation arrière)

L'axe des abscisses a répété placer l'exactitude :                                                      ± 0.02mm

Exactitude 2 fonctionnante

Angle de flexion du morceau d'essai :                                                                      ± 30'/M

Rectitude de recourbement du morceau d'essai :                                                           0.30mm/m

Configuration de machine,

1. Commande numérique par ordinateur d'axe de Y1-y2-x-v quatre

2. équipé de la société spéciale du système DA53T Delem de commande numérique par ordinateur aux Pays-Bas

3. système de servo de l'Allemagne Rexroth avec le rapport de haute performance

4. équipé de la règle de grille de l'Italien GIVI

5. équipé de la pompe à huile japonaise de Nachi

6. établi incliné de compensation de débattement de bloc de bas mécanique commandé par le système de DNC

7. Le bouchon arrière est équipé du moteur servo performant et de la vis de boule

8.  Un ensemble d'outil et de V-matrice supérieurs standard

9. delta servo Taïwan d'utilisation d'unités

Paramètres principaux de série de PPE,
