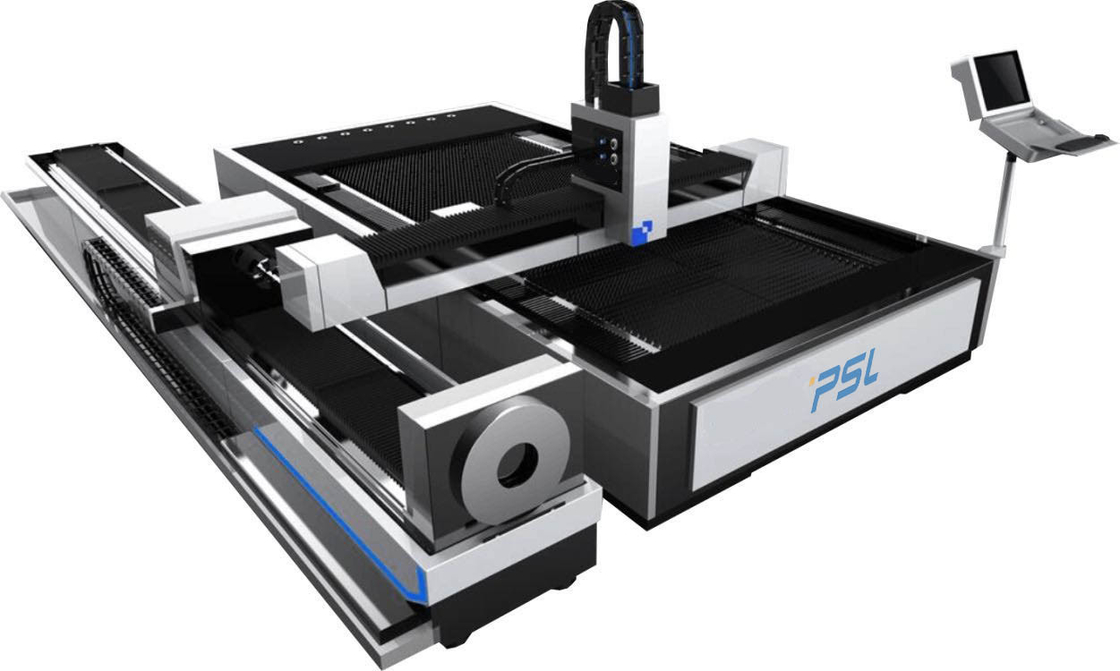

Plaque de métal de commande numérique par ordinateur et découpeuse de laser de fibre de Simple-table de commande numérique par ordinateur de coupeur de laser intégrée par tube
Caractéristique technique principale,
Industrie applicable :
Ce machin est très utilisé dans diverses industries telles que la décoration de la publicité, articles de cuisine, machinant les machines, l'acier et le fer, l'automobile, le châssis de plaque métallique, le fabriction de tube en métal, la fabrication de climatiseur, la coupe de plaque métallique/tube, etc.
Matériaux applicables :
Plats et tube/tuyau d'acier au carbone : 0-12mm ;
Plaque d'acier et tube/tuyau inoxydables : 0-6mm.
Plat et tube/tuyau en aluminium : 0-4mm
Professionnel utilisé pour couper le plat d'alliage de tôle et d'aluminium/tube mince, la feuille galvanisée/tube, le plat électrolytique, le plat en acier et titanique de silicium d'alliage, en aluminium de zinc et tout autre métal.
Structure de machine,
La machine se compose du lit, de la table de travail, de la poutre, du siège de glissement, de la RAM, du système de refroidissement, du système pneumatique, du système d'évacuation de scories, du système de dépoussiérage, de la plaque de maintien et d'autres composants.
1,1. Lit de machine
Le lit de machine adopte la structure de soudure intégrale, le traitement de extinction arrière à hautes températures, et puis le traitement de vieillissement de vibration. Il a la bonne rigidité et la haute précision, et peut être employé pendant longtemps sans déformation.
1,2. Établi fixe
La machine adopte la commande double face ultra-rapide à haute précision de structure de portique, de support et de pignon de Taïwan YYC (Herion) et le guide linéaire, avec la transmission stable et la haute précision.
Cadre principal fixe de table de travail : le processus de recourbement entier du plat ultra épais est adopté, et alors la soudure entière est formée, afin d'avoir la grande portance.
1,3. Dispositif de coupe de tube/tuyau
Mandrin automatique
Le mandrin automatique pneumatique peut maintenir le tube rond, le tube carré et le tube ovale rapidement.
La technologie brevetée de mandrin a quatre griffes pour le centrage automatique, qui peut soutenir le tube rond, le tube carré et le tube ovale. le tube circulaire et d'autres matériaux automatiquement mettre en application la fonction de centrage de fixage.
La conception mince de mandrin peut facilement écrire l'intérieur du mandrin fixe pour réaliser la coupe de la queue.
Mandrin fixe
Le mandrin fixe adopte quatre griffes pour maintenir le tuyau, et l'extrémité de griffe est équipée du mécanisme de rouleau et peut maintenir et centrer rapidement.
Le mandrin a une commande de moteur servo et mandrin mobile, ils deux peuvent tourbillonner en même temps, qui peuvent réaliser la rotation rapide de la coupe de tuyau sans déformation du tuyau.
1,4. Traverse
La traverse est soudée dans son ensemble. Après deux fois du vieillissement à hautes températures d'extinction et de vibration, la traverse est constituée par la haute précision traitant, avec la bonne représentation de rigidité, de haute résistance et dynamique.
Traverse rallongée (axe des y) à traiter et tuyaux de coupe.
1,5. X, Y, contrôle de mouvement d'axe de Z
L'axe de X, d'axe des ordonnées et de Z adoptent le moteur servo de couple élevé, avec la haute précision, la grande vitesse, le grand couple, la grande représentation d'inertie, stable et durable. Il assure la grande vitesse et l'accélération de la machine entière.
1,6. Système d'évacuation de rebut
La partie plus inférieure du lit est équipée d'un chariot, qui peut rassembler les déchets dans le processus de fabrication et les petites pièces.
1,7. Système de dépoussiérage
L'établi de découpeuse de laser de la commande numérique par ordinateur FCL3015 a un système spécial de dépoussiérage de séparation, qui est employé pour enlever la poussière, le gaz résiduel et d'autres substances dans le processus de fabrication, afin de rendre l'environnement de travail confortable.
Composantes principales,
| 1.Controller |
Système de contrôle de Cypcut
- Ce qui peut réaliser la disposition intelligente des graphiques, automatiquement choisissant et s'assortissant coupant des chemins, durée de la transformation d'économies
|
| source 2.Laser |
Marque célèbre Raycus/maximum/IPG
- Le laser à état solide dure au-dessus de 50,000hours ; Diverses options de puissance de 500w, de 750w, de 1000w, de 1500W, de 2000W, de 3000W etc.
|
| focalisation 3.Auto |
Automatique-taille capacitive ajustant Raytools coupant la tête headCutting
- Le point focal sera automatiquement ajusté en coupant le processus pour réaliser le meilleur effet de coupure de la tôle différente d'épaisseurs.
|
| système 4.Servo |
Conducteur et moteur servo du Japon YASKAWA
- Avec la puissance forte et la haute précision
|
| 5.Reducer |
Réducteur du Japon Shimpoo/MOTORE
- La meilleure marque de réducteur du monde. Utilisé pour pour remplacer le support et la ceinture traditionnels, pour rendre la machine plus puissante et stable
|
| 6. de grande précision |
Coupe de précision
- Ce qui peut atteindre ±0.02mm/300mm
|
| 7. Système de refroidissement |
Hanli/Tongfei
Double système de circulation, tube titanique d'échange thermique, au-dessus d'alarme de la température, protection d'écoulement, réservoir d'eau spécial de refroidissement de laser de fibre de protection de niveau d'eau
|
| 8. régulateur de tension |
Facultatif pour quelques secteurs avec la tension instable |
Paramètres principaux de technologie,
| Nom |
Découpeuse de feuillard et de tube de laser de fibre |
| modèle |
FCLT3015-2000W |
| puissance de laser |
2000w |
| source de laser |
RAYCUS/IPG |
| BPP, mm*mrad |
1,27 |
| Longueur d'onde de laser |
1070nm |
|
Maxim Cutting Thickness
(Feuille et tube)
|
Acier au carbone (O2) |
10-12mm |
| Inoxydable (N2) |
5-6mm |
| Feuille/tube en aluminium |
3-4mm |
| Feuille en laiton/tube |
2mm |
| Maxime coupant la vitesse |
60-80m/min (selon des matériaux) |
| Accélération de maximum |
1.0G |
| Instabilité d'énergie |
≤2% |
| formats graphiques soutenus |
DAO, logiciel de CorelDraw, DXF/DWG/PLT |
| secteur de coupure |
3050×1550 |
| Déplacement d'axe des abscisses |
3050 |
| Déplacement d'axe des ordonnées |
1550mm |
| Déplacement d'axe de Z |
120mm |
| l'exactitude de replacent |
±0.03mm/m |
| exactitude d'axe des ordonnées de la position X |
±0.03mm/m |
| Matière de charge maximale d'établi |
500KG |
| puissance de la machine |
350V-420V/50Hz |
| Poids de machine |
3500kg |
| Dimensions |
4600x2400x1500mm |
