Tôle de découpeuse de laser de fibre de commande numérique par ordinateur de table d'échange 3015/4020/6025 Raycus IPG MAX Laser
Description de produit,
Les plus grands avantages de l'aide de machine vous de choisir le plus approprié :

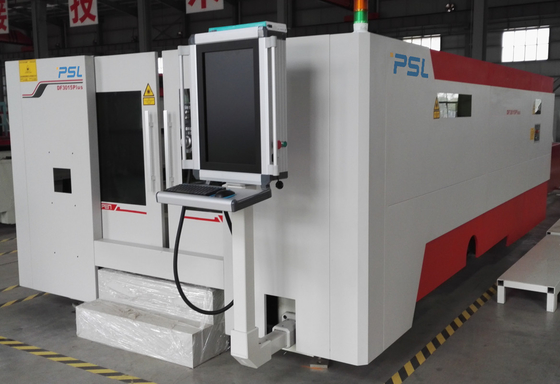

Cette découpeuse de laser est une découpeuse entièrement incluse de laser de fibre avec une table d'échange.
La conception fermée plein-protégée assure la sécurité du traitement.
La table parallèle stable d'échange épargne des coûts de la main-d'oeuvre et améliore traiter l'efficacité.
Il a les avantages de la vitesse de coupe rapide, bons coupant l'effet, les bas frais d'exploitation, et la bonne capacité de traitement stable.
La gamme de puissance disponible de laser est 1000W-30000W.
Caractéristiques techniques de coupeur de laser de table d'échange,
1. conception entièrement protégée et incluse, plus favorable à l'environnement
La machine entière est entièrement protégée et conception fermée, sûr et favorable à l'environnement, aucune pollution, en conformité avec des normes internationales d'ergonomicsand. La machine a des fonctions de avertissement de sécurité multiple telles que l'alarme anormale de laser, coupant l'alarme anormale, l'alarme de basse pression de gaz, l'alarme anormale de réfrigérateur, etc., pour assurer la coupe stable et sûre de la machine.
2. portique en aluminium expulsé parcatégorie
Il adopte une structure de portique, une conception légère, emploie l'aluminium expulsé parcatégorie, et est de finition après traitement artificiel de vieillissement et de solution. Le portique a l'excellentes qualité de rigidité, extérieure, et intégrité. Il également a l'excellente représentation dynamique et favorise la coupe à grande vitesse.
3. tête de coupe de laser d'Automatique-foyer
La machine est équipée d'une tête de laser de focalisation automatique, le foyer peut être automatiquement ajusté, et l'opération est simple, commode, rapide et précise. Raccourcissez le temps perçant, améliorez la qualité perçante, la coupe ultra-rapide, et le temps économisant.
4. Logiciel CYPCUT d'opération
●La trace et la coordonnée de coupe d'affichage en temps réel sont disponibles
●Il apprécie la capacité élevée d'exactitude de contrôle anti-brouillage aussi bien qu'élevée
●Équipé du système servo numérique réalisé
●Il est bien capable de l'auto-diagnostic, auto-adaptabilité
●Traitement par lots rapide de changement et de dossier
●. Il traite des programmes sous peu
●Il est bien capable de la protection d'antivirus
●Fonction automatique de bord de recherche
●Fonction arrière de point de rupture
●Fonction arrière
●fonction de saute-mouton
●coupe Bord-partagée
●L'appui varie des codes
●Le mouvement est régulier
●Fonctionnez de éditent le code
●Limite douce, fonctions d'alarme
●Le système répond rapidement
5. Système intelligent de dépoussiérage de séparation
Le système intelligent nouvellement amélioré de dépoussiérage de séparation a une conception plus raisonnable de dépoussiérage, qui augmente effectivement l'effet de ventilation et de dépoussiérage et prolonge la durée de vie de l'équipement
Paramètres principaux de technologie,
| Nom de machine |
Découpeuse de laser de fibre de commande numérique par ordinateur de Tableau d'échange |
| Modèle |
DF6020-6000W |
| puissance de laser |
6000w |
| source de laser |
MAX/RAYCUS/IPG |
| Longueur d'onde de laser |
1070nm |
|
Maxim Cutting Thickness
|
acier au carbone (O2) |
22mm-25mm |
| inoxydable (N2) |
12mm-14mm |
| Feuille en aluminium |
8mm-10mm |
| Feuille en laiton |
6mm |
| Maxime coupant la vitesse |
120m/min (selon des matériaux) |
| Accélération maximale |
1.2G |
| Instabilité d'énergie |
≤2% |
| formats graphiques soutenus |
DAO, logiciel de CorelDraw, DXF/DWG/PLT |
| Région de coupure |
6000×2000 |
| Déplacement d'axe des abscisses |
6000 |
| Déplacement d'axe des ordonnées |
2000mm |
| Déplacement d'axe de Z |
250mm |
| l'exactitude de replacent |
±0.03mm/m |
| exactitude d'axe des ordonnées de la position X |
±0.03mm/m |
| Matière de charge maximale d'établi |
2500KG |
| puissance de la machine |
350V-420V/50Hz |
| Poids de machine |
9500kg |
| Dimensions |
12800x3850x2600mm |
Composantes principales,
| Nom |
Brève description |
Marque de pays |
| Laser de fibre |
IPG2000W |
MAX/RAYCUS/IPG |
| Système optique |
RAYCUS/IPG |
MAX/RAYCUS/IPG |
| Tête de coupe de mise au point automatique |
Tête de coupure spéciale pour la fibre optique |
WSX/Raytools/Precitec |
| Système de refroidissement consacré |
Double système de circulation, tube titanique d'échange thermique, au-dessus d'alarme de la température, protection d'écoulement |
Wuhan Hanli/Tongfei |
| Système de transmission mécanique |
Rail ultra-rapide à haute précision de Taïwan Hiwin
Support et pignon de Taïwan YYC (hélicoïdaux)
|
Taïwan Hiwin
Taïwan YYC
|
| Système de décélération |
INNOWELLE-FIEDLER/Alpha |
L'Allemagne |
| Valve proportionnelle |
SMC |
Le Japon |
| Installation électrique |
Schneider/ABB |
La France |
| Cheminement du système de capteur |
Induction automatique de haute précision, exactitude 0,1 millimètres |
Changhaï CYPCUT |
| Système informatique |
PC industriel spécial pour le laser |
Taïwan Yanxiang |
| AXE DES ABSCISSES |
Unité SERVO |
Yaskawa/Fuji, Japon
Delta, Taïwan
|
| AXE DES Y |
Unité SERVO
|
Yaskawa/Fuji, Japon
Delta, Taïwan
|
| AXE DES Z |
Unité SERVO |
Yaskawa/Fuji, Japon
Delta, Taïwan
|
| Coupure du logiciel |
Commande numérique par ordinateur professionnelle coupant le logiciel |
Changhaï CYPCUT |
| Logiciel d'emboîtement |
CypNest |
Changhaï FSCUT |
| I / Carte d'O |
32 points |
CYPCUT |
| Régulateur de tension |
Facultatif |
La Chine |
| Découpeuse |
Portique de précision
Table d'échange
|
Fabricant |
| Régulateur d'alimentation d'énergie |
|
Fabricant |
Notre service
Avec dans 2 ans sous l'entretien normal d'utiliser-et, si quelque chose a tort avec la machine, vous obtiendrez la pièce de rechange pour libre. Sur 2 ans, vous obtiendrez la pièce de rechange au prix de revient. Vous obtiendrez également le support technique et le service toute la vie.
Support technique
1. Support technique par le téléphone, l'email, le Wechat ou le whatsapp/Skype 24 heures en ligne.
2. Manuel de version et vidéo anglais amicaux d'opération.
3. Ingénieur disponible pour entretenir des machines à l'étranger.
