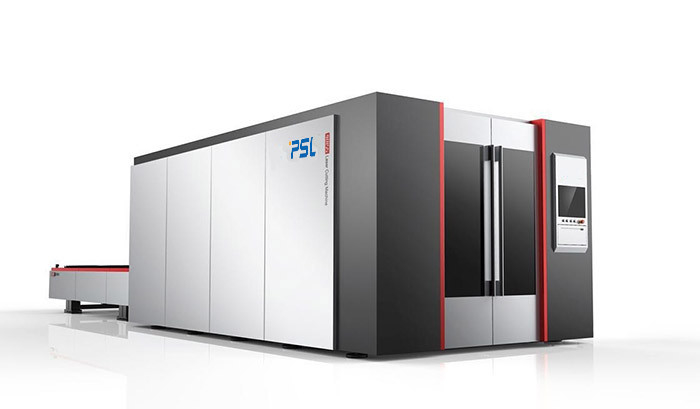

Tableau fermé d'échange de découpeuse de laser de fibre en métal de commande numérique par ordinateur de 8000W 6000w 4000w double



Double découpeuse fermée 1000W-30000W de laser de fibre de commande numérique par ordinateur de Tableau d'échange







Brève introduction de découpeuse de laser de fibre,



La découpeuse de laser de fibre de commande numérique par ordinateur de série de GF6020plus est un produit construit par notre société selon des normes internationales d'exportation. Cette série de produits est le modèle préféré dans l'industrie de transformation de matériel en métal, avec la capacité forte de coupe, la vitesse « volante » de coupe, stabilité ultra-haute, traitement de haute qualité, extrêmement - de bas frais d'exploitation et adaptabilité ultra-haute.



Le produit adopte la double structure d'entraînement de portique, qui a les caractéristiques de la structure stable, de la bonne rigidité et de la grande vitesse. La vitesse de positionnement des haches simples de X et de Y peut atteindre plus de 100m/mn en même temps, la double accélération d'entraînement fait l'accélération maximum de X et les haches simples de Y atteignent 1.2G.



Le lit de produit est une structure soudée intégrale, qui a été vieillissante traitée pendant beaucoup de fois, et a les avantages de la bonne réponse dynamique. En termes de transmission, il est équipé des mécanismes à haute précision et efficaces de transmission tels que le rail de guide linéaire à haute précision, la partie intégrante à haute précision de réducteur et de vitesse, rectifiant le support et ainsi de suite, avec la bonne rigidité et la haute précision, afin d'assurer le fonctionnement à haute précision à long terme de l'équipement.



Le produit adopte le laser auto-développé de fibre et a la capacité et l'efficacité de coupure fortes. C'est une découpeuse de pointe à extrémité élevé de laser de fibre intégrant la coupe de laser, les machines de précision, la technologie de commande numérique et d'autres technologies de pointe.



Industries d'application

La découpeuse de laser de fibre est très utilisée en faisant des lettres en métal, articles de cuisine, annonçant les lettres, la tôle traitant, les pièces en métal des composants et, la quincaillerie, le châssis, les supports et les Cabinets traitant, les métiers en métal, le métal Art Ware, la coupe de panneau d'ascenseur, le matériel, les pièces d'auto, les composantes électroniques, les plaques signalétiques, etc….



Matériaux applicables

Le laser de fibre coupant l'équipement convient au métal coupant avec la feuille d'acier inoxydable, le plat doux/acier au carbone, la plaque d'acier d'alliage, la tôle d'acier de ressort, le plat galvanisé, le plat en aluminium, la feuille en cuivre/Brozne, la fine couche d'or, le plat de plat et titanique argenté, le feuillard/plat, etc….





Fonction spéciale de découpeuse de fibre optique de laser,



1. mouvement de saute-mouton

Le mouvement de saute-mouton améliore couper l'efficacité



2. suivre rapide de taille de réponse

Le système suivant extrêmement sensible s'assure que le bec n'entrera pas en contact avec les matériaux de traitement en cours de coupe ultra-rapide



3. ajustement à grande vitesse de pente de puissance de laser de réponse

Assurez la qualité de coupure des coins et des coins pointus



4. perçage d'ajustement de pente

La fonction d'ajustement de pente de perçage de laser peut être placée pour améliorer la qualité de forage



5. coupe manquée de retour

On permet à l'l'opérateur de retourner à temps où la coupure absente s'avère pour assurer l'intégrité de l'objet



6. usinant à toute position

On lui permet de commencer à usiner vers l'arrière à n'importe quelle position sur le dessin d'usinage



7. suite de point de rupture

Il permet la reprise rapide du traitement de l'endroit interrompu en cas d'interruption ou d'arrêt accidentelle du traitement



8. compensation d'interpolation

Interpolation linéaire/circulaire et entaillage de la fonction de compensation pour assurer le taux de produit fini de couper l'objet



9. Perçage de vol

En cours de couper les plats minces, il n'y a aucune pause, qui améliore de manière significative l'efficacité de coupure



10. inscription solide de laser

Du plat coupé, des marques peuvent être marquées après coupure, qui est commode pour la gestion de la production



11. recherche de bord/détection de bord automatiques

Il peut automatiquement calculer l'angle inclus entre le plat et les coordonnées de machine-outil, et le processus le plat dans le système du même rang tournant, éliminant le procédé classique de calibrer le plat ; La tête de coupure peut être placée à la position appropriée de bord du plat, et sa position et direction peuvent être détectées automatiquement, de sorte que l'opérateur puisse s'ajuster automatiquement selon le plat



12.  Affichage graphique puissant/édition

La surveillance en ligne de couper le chemin peut tracer les graphiques de usinage simples et apporter des modifications simples sur les graphiques







Paramètres principaux de technologie,



Nom de machine		Découpeuse de laser de fibre de commande numérique par ordinateur de Tableau d'échange
Modèle		GF6020-6000W
puissance de laser		6000w
source de laser		MAX/RAYCUS/IPG
Longueur d'onde de laser		1070nm
Maxim Cutting Thickness	acier au carbone (O2)	22mm-25mm
	inoxydable (N2)	12mm-15mm
	Feuille en aluminium	8mm-10mm
	Feuille en laiton	6mm

Maxime coupant la vitesse	100-140m/min (selon des matériaux)
Accélération de maximum	1.2G
Instabilité d'énergie	≤2%
formats graphiques soutenus	DAO, logiciel de CorelDraw, DXF/DWG/PLT
Région de coupure	6000×2000
Déplacement d'axe des abscisses	6000
Déplacement d'axe des ordonnées	2000mm

Déplacement d'axe de Z	250mm
l'exactitude de replacent	±0.03mm/m
exactitude d'axe des ordonnées de la position X	±0.03mm/m
Matière de charge maximale d'établi	2500KG
puissance de la machine	350V-420V/50Hz
Poids de machine	11500kg
Dimensions	14600x3550x2600mm









Composantes principales,



Nom	Brève description	Marque de pays
Laser de fibre	IPG2000W	MAX/RAYCUS/IPG
Système optique	RAYCUS/IPG	MAX/RAYCUS/IPG
Tête de coupe de mise au point automatique	Tête de coupure spéciale pour la fibre optique	WSX/Raytools/Precitec
Système de refroidissement consacré	Double système de circulation, tube titanique d'échange thermique, au-dessus d'alarme de la température, protection d'écoulement	Wuhan Hanli/Tongfei
Système de transmission mécanique	Rail ultra-rapide à haute précision de Taïwan Hiwin Support et pignon de Taïwan YYC (hélicoïdaux)	Taïwan Hiwin Taïwan YYC
Système de décélération	INNOWELLE-FIEDLER/Alpha	L'Allemagne
Valve proportionnelle	SMC	Le Japon



Installation électrique	Schneider/ABB	La France
Cheminement du système de capteur	Induction automatique de haute précision, exactitude 0,1 millimètres	Changhaï CYPCUT
Système informatique	PC industriel spécial pour le laser	Taïwan Yanxiang
AXE DES ABSCISSES	Unité SERVO	Yaskawa/Fuji, Japon Delta, Taïwan
AXE DES Y	Unité SERVO	Yaskawa/Fuji, Japon Delta, Taïwan
AXE DES Z	Unité SERVO	Yaskawa/Fuji, Japon Delta, Taïwan
Coupure du logiciel	Commande numérique par ordinateur professionnelle coupant le logiciel	Changhaï CYPCUT

Logiciel d'emboîtement	CypNest	Changhaï FSCUT
I / Carte d'O	32 points	CYPCUT
Régulateur de tension	Facultatif	La Chine
Découpeuse	Portique de précision Table d'échange	Fabricant
Régulateur d'alimentation d'énergie		Fabricant
