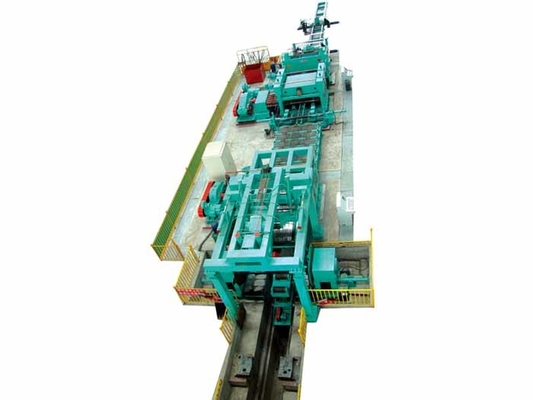

Bobine laminée à chaud dérouler-fendre-niveler-coupe-à la chaîne de production combinée de longueur-coupe-empilement
Représentation et caractéristiques :
Cette chaîne de production combinée se compose de l'uncoiler, du conducteur, du pincement, pré - niveleur, cisaillement de chute, double découpeuse échangée, pot tournant de chute, bon niveleur, cisaillement, empileur, uncoiler, etc. qu'il est employé pour couper la bobine en acier dans la largeur et la longueur exigées afin de produire le matériel pour la fabrication de la structure métallique, poutre en double T, poutre d'automobile, soudure de tuyau, formage à froid, poinçon, etc.
La ligne de fente contrôle de PLC, interface homme-machine, selon un niveau élevé d'automation, opération et fiable simples.
Il peut être employé pour traiter des bobines en métal d'acier inoxydable, d'acier au carbone, de fer, d'aluminium, de bande galvanisée, de cuivre et d'autres matériaux. Il est très utilisé dans le tuyau de soudure, l'automobile, la montre, les matériaux de construction en métal, l'ensemble industriel et d'autres domaines.
Processus technologique :
Traitez l'écoulement,
Écoulement de processus : ━ de déroulement de alimentation de ━ pressant le ━ d'avance maintenant le ━ initial de correction de leveling━ de coupe de tête de cisaillement de ━ de transition de ━ approximatif de table de travail de ━ (double siège de lames) de ━ de réceptrice de bord de fil de ━ séparation de fente de guidage pré et ━ de guidage de mécanisme de presse de ━ de transition de ━ matériel de table nivelant le ━ coupé au ━ de coupe de croix de ━ de longueur masquant le ━ déchargeant l'emballage manuel de ━.
Paramètres techniques principaux de SLC- (1-6) x1600mm,
| 1. |
Matériel |
Acier au carbone laminé à chaud
σs ≤235MPa du σb ≤460MPa
|
| 2. |
Épaisseur en acier |
1mm~6mm |
| 3. |
Largeur en acier |
800~1600mm |
| 4. |
Bobine O.D |
800~2000mm |
| 5. |
Identification de bobine |
Φ508━Φ610mm━Φ760mm |
| 6. |
Poids en acier de bobine |
30T |
| 7. |
Diamètre de pivot de couteau |
Φ320mm ; |
| 8. |
Dureté de lame |
HRC56°-59° |
| 9. |
Spécifications de lame |
Φ320mm×φ480mm×10mm
Φ320mm×φ480mm×20mm
|
| 10. |
Matériel de lame |
H13K |
| 11. |
Quantité de fente |
6mm/24strips
5mm/30strips
4mm/35strips
3mm/40strips
|
| 12. |
Redressage du diamètre de rouleau |
Φ160mm |
| 13. |
Redressage de la distance de rouleau |
Φ188mm |
| 14. |
scape de la longueur de la coupe |
2000mm – 6100mm |
| 15. |
Fente de la précision de largeur |
±0.1mm |
| 16. |
Précision de longueur de coupe |
±1.5mm |
| 17. |
Précision diagonale |
±1.5mm |
| 18. |
Largeur de Min. Slitting |
25mm |
| 19. |
Fente de la vitesse |
0-50m/min |
| 20. |
Mise à niveau de la vitesse |
0-28m/min |
| 21. |
Épaisseur de Max. Slitting |
6mm |
| 22. |
Largeur de bobinier de chute |
≥1.5times d'épaisseur de plat |
| 23. |
Taille de table de fonctionnement |
800mm |
| 24. |
Puissance |
380V/50HZ/3ph |
Paramètres techniques :
| Modèle |
3-12x2200mm |
4-16x2200mm |
5-20x2200mm |
| Épaisseur (basée sur type en acier Q235) |
3-12mm |
4-16mm |
5-20mm |
| Largeur |
900-2200mm |
900-2000mm |
900-2200mm |
| Poids de bobine |
35T |
35T |
35T |
| Widith de finition |
≥80mm |
≥100mm |
≥150mm |
| Fente des bandes |
≤7 |
≤5 |
≤3 |
| Vitesse se reposante |
0-30m/min |
0-25m/min |
0-20m/min |
| Secteur occupé |
48x11m |
50x11m |
56x11m |
| Puissance |
630kw |
820kw |
1050kw |
Composantes principales de la ligne :
| Non |
Nom |
Quantité |
| 1. |
plate-forme de type v de stockage |
2 unités |
| 2. |
Chariot de alimentation hydraulique |
1 unité |
| 3. |
Double uncoiler principal hydraulique |
1 paire |
| 4. |
Pincement de presse hydraulique et dispositif de mise à niveau approximatif |
1unit |
| 5. |
Cisaillement hydraulique (coupant la tête de plat) |
1unit |
| 6. |
Tableau de transition 1 |
1unit |
| 7. |
Mécanisme hydraulique 1 de guide |
1unit |
| 8. |
Découpeuse (double échange de découpeuses) |
2units |
| 9. |
Bobinier hydraulique de chute |
2units |
| 10. |
Pré séparation et mécanisme de matériaux de presse |
1unit |
| 11. |
Tableau de transition 2 |
1unit |
| 12. |
Mécanisme de guidage hydraulique 2 |
1unit |
| 13. |
Redressant la machine (niveleur) |
1unit |
| 14. |
Coupez au mécanisme de longueur |
1unit |
| 15. |
Cisaillement hydraulique 8x2000mm |
1unit |
| 16. |
Plate-forme de levage de type x hydraulique |
1unit |
| 17. |
Gauche/bonne plate-forme de décharge |
2units |
| 18. |
Circuit hydraulique |
1 ensemble |
| 19. |
Système pneumatique |
1 ensemble |
| 20. |
Système de contrôle électrique |
1set |
