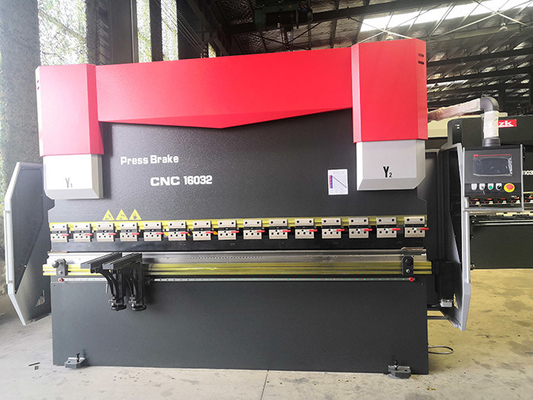

Frein de presse de Wc67k 100 Ton Cnc Electro Hydraulic Press pour le recourbement de tôle

Frein électrohydraulique de presse de synchronisation de commande numérique par ordinateur pour le recourbement de feuille





Principe fonctionnant et caractéristiques :



●Le cadre est fait de structure soudée de tôle d'acier, plat vertical gauche et droit, table de travail et la plaque de pression sont soudées dans une structure entière. Après soudure, l'effort interne est éliminé par le gâchage, ainsi l'acier entier est bon et la stabilité est haute.



●La dernière technologie hydraulique de réponse à haute fréquence de contrôle, plus rapide, plus efficace et précis.



●Rapport optimal des paramètres et de la configuration supérieure de noyau assurer la représentation stable et l'opération facile.



●Le système arrière de mesure d'axes de la norme 2 de HPB, quant aux morceaux complexes de travail de forme, système arrière de mesure de 4 ou 5 axes et matrices correspondantes sont disponible pour votre option.



●Selon l'état de tôle sur le frein de presse, le système de commande numérique par ordinateur peut automatique contrôle la compensation de débattement de table rapportant la longueur uniforme de tous les angles d'objets.



●La distance de la vitesse arrière et la course du glisseur sont commandées par le système de contrôle numérique, qui est commode et rapide.



●Le cylindre d'huile a été forgé, éteint et gâché, très bien meulage, chromage dur et d'autres processus, et avec l'importation de la bague d'étoupage, le phénomène de la fuite d'huile dans le service à la clientèle.



●Le circuit hydraulique adopte le circuit hydraulique intégré de la route d'huile pour réduire l'installation de la canalisation, et l'aspect du circuit hydraulique est beau et concis.



●L'utilisation de la compensation hydraulique de débattement donne l'accès aux objets intégraux uniformes. La compensation hydraulique de débattement se compose d'un ensemble de cylindres d'huile sous la table de travail, qui peut faire la table se produit mouvement relatif et forme une courbe convexe idéale, s'assurant que les positions relatives avec le glisseur gardent sans changement. Les valves de compensation sont sujettes à l'épaisseur de plat et à des propriétés du matériel à plier.





Configuration de base :





Non	Nom	Modèle/fabrication
1	Système de commande numérique par ordinateur	Contrôleur de Holland Delem DA53T
2	Électricités	Électricités de la France Schneider
3	Moteur principal	Moteur de l'Allemagne Siemens
4	Bouchon arrière, courroie, poulie synchro	Taïwan
5	Moteur servo	Nanjing Estun
6	Conducteur servo	Nanjing Estun
7	Commutateur de pédale	La Corée du Sud KACON
8	Bague d'étoupage	BAUSER et Busak+Shamban allemands

9	Circuit hydraulique	L'Allemagne Bosch Rexroth
10	Pompe à huile	Performance ensoleillée de l'Amérique haute et pompe à huile interne à faible bruit de pompe à engrenages
11	Connecteur de tube d'huile	L'Allemagne EMB
12	Outil et V-matrice supérieurs	Un ensemble de matrices standard
13	De retour-mesure	Vis de boule de Taïwan Hiwin et rail de guide linéaire
14	Cylindre d'huile	Marque célèbre chinoise Taifeng
15	Fixage rapide	Marque chinoise
16	Compensation de débattement	Compensation mécanique

17	Dirigeant discordant	L'Allemagne GIVI
18	Axe standard	4 +1 (Y1, Y2, X, R, +V)



Introduction des composantes principales :



--Caractéristiques du système de la Hollande Delem DA-53T :



Le DA-50T-series offre la programmation de commande numérique par ordinateur la plus facile basée sur l'interface utilisateurs graphique d'écran tactile de Delem. Le nouveau contrat DA-53T ajoute une solution à commande par effleurement complète de pointe pour les freins synchronisés de presse.

Ce panneau a basé le contrôle, norme capable de commander jusqu'à 4 haches, peut être intégré dans des armoires aussi bien qu'être employé dans un logement pendulant facultatif de bras. Sa 10,1 » couleur de haute résolution TFT de large écran, avec la technologie multi de contact de catégorie industrielle, donne l'accès à l'interface utilisateur prouvée de Delem. Elle permet la navigation directe de contact de « touche directe » entre la programmation de produit et la production réelle. Des fonctions sont localisées où nécessaires, ergonomie optimisée de offre dans tout l'application entière.

Des courbures d'ajustement et d'essai de machine sont réduites à un minimum avec un rapide et l'interface facile du travail sequence.USB de programme-à-production permet le support rapide de produit et d'outil utilisant des bâtons de mémoire d'USB.

Les fonctions de commande numérique standard sont Y1-Y2, X, R-axe et couronnement. Le deuxième axe arrière de mesure peut également être placé comme axe de Z.



Caractéristiques de DA-53T :



• Navigation de contact de « touche directe »
• 10,1 » couleurs de haute résolution TFT
• Jusqu'à 4 haches (Y1, Y2 + 2 haches aux.)
• Contrôle de couronnement
• Bibliothèque d'outil/matériel/produit
• Contrôle de servo et d'inverseur de fréquence
• Algorithmes de contrôle avancés d'axe des y pour les valves en circuit fermé aussi bien que de boucle ouverte.
• TandemLink (option)
• Interface de bâton de mémoire d'USB
• Logiciel hors ligne de Profile-53TL



-- Circuit hydraulique de haute qualité de l'Allemagne Bosch-Rexroth :











-- Connecteur de tube de l'Allemagne EMB

Forme exquise

Bonne étanchéité

Grand écoulement, perte de basse pression.













-- Bague d'étoupage allemande de BAUSER et de Busak+Shamban

Capacité forte d'anti-extrusion d'entailler

Les joints élastiques ne tordront pas ou ne renverseront pas

Bonne représentation étanche

Bonne résistance à l'usure et assemblée facile













-- GIVI Grating Ruler

Notre frein de presse utilisant la technologie électrohydraulique entièrement en circuit fermé de servocommande,

Les signaux de position de Ram peuvent être retour au système de commande numérique par ordinateur par les grilles bilatérales, puis

Le système de commande numérique par ordinateur ajuste la quantité débordante de réservoir de stockage de pétrole en changeant la valve synchrone

taille d'ouverture, commandant par la présente le glisseur Y1, Y2 fonctionnant au même niveau,

maintien de l'état parallèle de la table de travail.









-- Compensation mécanique/couronnement

• Le mécanisme local de compensation de débattement emploie une structure mécanique de compensation de table d'interférence. Contrôle de calcul automatique de contrôleur de commande numérique par ordinateur.
• Chaque groupe se compose de plusieurs groupes de surfaces incurvées tridimensionnelles avec différentes pentes. La courbe de compensation est plus près de la courbe de déformation du plat de glissière, qui améliore considérablement l'exactitude d'usinage de la machine à cintrer.

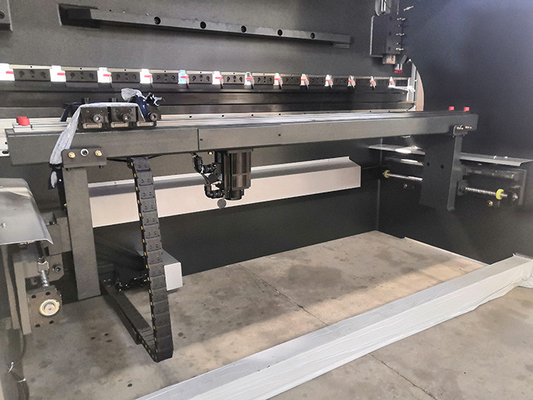

-- Backgauge

  ●Axe des abscisses

  ●Axe de R

  ●Vis de boule de Taïwan HIWIN et guide de revêtement

  ●Moteur servo









--Fixage rapide d'outil supérieur









--Un ensemble d'outil standard

Matériel : 42CrMo

Processus de extinction global, dureté élevée et bonne résistance à l'usure.

Double V-matrice V8, V12 (l'ouverture de V est adaptée aux besoins du client)









-- Électricités

• Le système électrique est la France Schneider
• Équipé de l'armoire antipoussière pour garantir le système électrique de haute qualité
