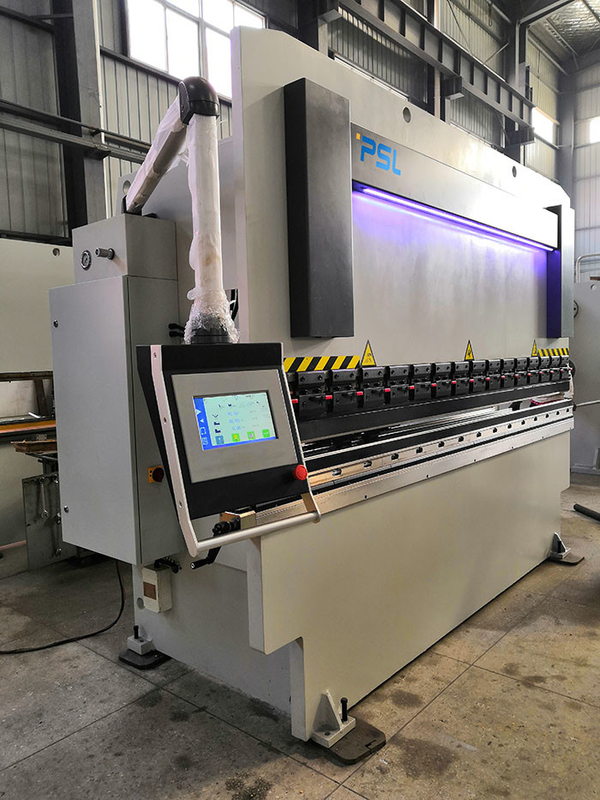

Petit pied 165Ton de la machine à cintrer 12 de feuille du frein OR de presse hydraulique de commande numérique par ordinateur

Frein de presse hydraulique de commande numérique par ordinateur de style de la machine à cintrer LVD-YSD de feuille d'OR





  Caractéristiques principales de cette machine :



PPT (K) le frein de presse de seires est une machine à cintrer traditionnelle de tôle. Elle est simple dans l'aspect, beau dans l'aspect, en fonction et simple commodes dans l'ajustement.



Des commandes système mécaniques simples, efficaces et précises de synchronisation obligatoire sont adoptées, et la synchronisation de Ram est commandée par un axe de torsion, et le degré de recourbement d'arrêt est réalisé par un arrêt mécanique.



PPTK peut réaliser l'opération de commande numérique.



Coût bas et entretien simple.



L'inconvénient est que l'efficacité est basse et le degré de numérisation est moyen.













Fonctions principales du frein de presse :



1. 1.   Cette machine à cintrer est conception assistée par ordinateur adoptée de technologie de LVD. Le cadre, la RAM et d'autres pièces machinging importantes sont analysés par le logiciel d'analyse par éléments finis d'ANSYS au garrantee la force et la rationalité structurelle du cadre.







1,2.   Le cadre adopte la structure de soudure intégrale, qui a la bonne rigidité et la stabilité forte.



1,3.    La plaque d'acier de Q235-B est utilisée pour les quatre parties principales du panneau de mur de verso, du plat vertical de table de travail et du coulisseau.



1,4.    Le soudage bout à bout automatique par la soudure à l'arc électrique submergée est adopté. En soudant, retournez la soudure des deux côtés pour réduire souder la déformation. La soudure sera exempte de dégagement, de trou d'air, de fente et d'autres défauts de soudure.



1,5.    Après que le cadre soit soudé, le processus vieillissant de recuit à hautes températures de traitement est adopté pour éliminer l'effort de soudure et pour assurer l'exactitude et la stabilité des pièces traitées.



1,6.   L'usinage du cadre adopte la méthode de usinage de fixage ancienne de grand sondage de plancher et de fraiseuse et le centre d'usinage de portique pour assurer l'exactitude d'usinage des pièces.







2. cylindres :

2. 1.   Le bloc-cylindres est intègralement forgé avec de l'acier 45# et a la rigidité et la force suffisantes. Après la forge et la formation, on éliminera l'effort interne par le processus de essai et de recuit non destructif.



2,2.    La tige de piston et la culasse sont faites de 45# ont forgé en acier et éteignentes pour assurer leurs bonnes propriétés mécaniques complètes.



2,3     Le traitement du bloc-cylindres est principalement suivi sur le fraisage mobile de portique de commande numérique par ordinateur. Sur les lieux d'assurer l'exactitude dimensionnelle et la tolérance géométrique, l'aspérité peut atteindre Ra0.4.



2,4.     La tige de piston et la culasse adoptent le processus de fonte de cuivre. Le cuivre fondu est en laiton, qui améliore la force de soutien et la résistance de charge excentrique de la surface de guide, et crée également des conditions préalables pour le cachetage fiable.



2,5.   La surface de la tige de piston est terrain difficile après l'extinction à haute fréquence, et la dureté peut atteindre hrc45, qui améliore la résistance à l'usure de la surface. Après le chromage, l'épaisseur du revêtement atteint 0.08mm. Après le chromage, la vibration rectifiant et polissant sont adoptées pour assurer son arrondi et cylindricity, et l'aspérité est encore améliorée.



3.    La barre de torsion a forcé la synchronisation mécanique, équilibre de bouchon de limite avec l'axe des y de haute précision.





4.   Circuit hydraulique,

4,1   Présentez la technologie de pointe européenne et adoptez le bloc intégré de valve.

4,2   Le circuit hydraulique a pour surcharger la protection de débordement, qui est sûre et fiable.

4,3   La pompe à huile adopte la pompe à engrenages interne à haute pression de la société de Nachi au Japon, qui peut résister à haute pression et à faible bruit.

4,4    La bague d'étoupage est faite de société allemande de Merkel, avec de bons résultats de cachetage, opération fiable et longue durée de vie.

4,5   Il y a un affichage clair et intuitif de taille de niveau d'huile.

4,6    Le circuit hydraulique est équipé d'un filtre avec l'exactitude de filtrage élevée.

4,7    La machine-outil peut fonctionner sans interruption sous la charge évaluée, et le circuit hydraulique est sans interruption stable.







5.    La mesure arrière est soudée par la structure métallique et a la rigidité élevée. Elle est conduite par le moteur servo, la vis de boule et le guide linéaire pour assurer l'opération de haute précision. Les doigts de retour-mesure a le parallélisme élevé et l'ajustement rapide sur le guider linéaire.




6.    Dispositif manuel de compensation de débattement de table,

La table de travail convexe réglable intégrale peut obtenir la compensation précise de débattement sur la longueur entière. Elle compense effectivement la déformation de débattement provoquée par le glisseur et le plat vertical de la table de travail, et peut obtenir un objet de recourbement idéal. L'établi de compensation de débattement peut être exempt d'entretien dans la durée de vie de la machine-outil.





7.    L'outil supérieur spécial est équipé du fixage rapide conçu pour plier les plaques d'acier inoxydables minces.

V-matrice 4-way avec différentes ouvertures



Matériaux des outils : 42CrMo HRC45



8.    Pédale/swtich de pied avec l'arrêt d'urgence.



9.    Lampe avant de la couverture LED de RAM pour l'allumage.



10.   Contrôleur de commande numérique par ordinateur pour le frein de presse hydraulique : Delem DA41T, Estun E300T, EASYCAT TP10s

Ces le contrôleur seulement peut commander deux axe-x et Y servo, et table crwoning.

la fonction de programmation de Multi-travail-étape peut réaliser une opération automatique et un positionnement contnuous ou des procédures multipas, aussi bien qu'un ajustement de précision automatique pour des positions de bouchon arrière et de bloc de glissement ;









Composantes principales :



Modèle facultatif	Fabricant	Remarques
Système de commande numérique par ordinateur	E300T TP-10S SNC53 DA41T	ESTUN EASYCAT   DELEM	(Facultatif) (Facultatif)
Circuit hydraulique	Vannes électromagnétiques principales	Rexroth D'ABORD
Cachetages	cylindres	MERKEL NOK
Mesure arrière	Moteur servo Vis de boule + guider linéaire	EASTCAT Taïwan
Pompe à huile	Pompe à huile intérieure de vitesse	Nachi Ensoleillé
Alimentation secteur	Moteur à courant alternatif Moteur servo	Wanbang VEICHI	(Facultatif)
Table de travail	Table de couronnement manuelle Table de couronnement mécanique motorisée	PSL PSL	Facultatif
Sécurité	Barrières en acier de côtés de l'avant deux Protection sûre arrière de capteur	PSL	(Facultatif)
Bras avant de soutien	Bras simple fixe de soutien les bras de soutien ont monté sur le guide linéaire	PSL	(Facultatif)
Tension	380V/50HZ	PSL	Adapté aux besoins du client
Composant électrique	Relais de Schneider, contacteur	Schneider
Commutateur de pied	Commutateur vertical coréen de Kaikun	Kaikun coréen
Deptj de gorge	400mm 400-600mm (facultatif)	PSL





Fonctions ou pièces facultatives,



1.   Des mouvements avant de défenseurs sans à-coup sur le guider linéaire le long de la table de travail dedans à droite ou à gauche, peuvent également être ajustés en haut et en bas.



2. contrôleur SNC53 de commande numérique par ordinateur pour commander plus d'axises avec les moteurs servo (X, Y1, Y2, R, Z1, Z2)



3. a motorisé la table de couronnement mécanique (compensation de débattement) ajustée par le contrôleur de commande numérique par ordinateur.



4. poutre de De retour-mesure avec le double guider linéaire pour déplacer des doigts facilement (Z1, Z2).



5. doigts moteurs manuels ou servo de retour-mesure haut/bas (R-axe).



5. mises à jour de moteur principal au moteur servo pour épargner le coût d'énergie et de puissance.



6. protecteur de sécurité des lasers.



7. la gorge de profondeur peut se lever à 500mm ou à plus.



8. réfrigérateur de refroidissement pour le circuit hydraulique

























PPT (K) paramètres principaux de série.





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
KN de pression nominale	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Largeur pliable millimètre de conseil	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Espacement de colonne millimètre	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Course millimètre de glisseur	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Distance millimètre d'ajustement de glisseur	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Distance entre le glisseur et la table millimètre	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Profondeur millimètre de gorge	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Largeur millimètre de table de travail	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Entraînement de la vitesse mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Vitesse fonctionnante mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Vitesse de retour mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Kilowatt de puissance de moteur	3	3	3	3	4	4	4	5,5	5,5	5,5	7,5	7,5	11	11
Poids net de la machine-outil kilogramme	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Bloc arrière espaçant le millimètre	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Volume L de réservoir de carburant	63	63	109,5	63	109,5	130,8	130,8	130,8	130,8	130,8	130,8	130,8	164,7	164,7
Longueur globale millimètre de taille	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Dimensions millimètre	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Taille millimètre élevé d'aspect	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
