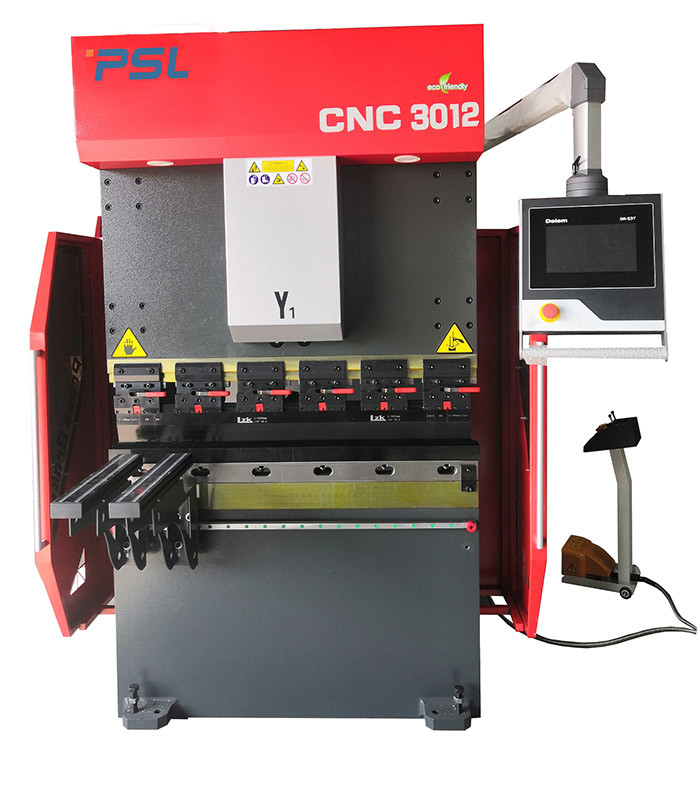

Axe multi machine à cintrer de mini de commande numérique par ordinateur de 30 tonnes frein servo électrohydraulique de presse

Tôle multi de commande numérique par ordinateur d'axe fabriquant le frein électrohydraulique de presse



Principe et caractéristiques de la machine :



1, structure de frein de presse :
1) structure acier-soudée complète ; des maisons, la table de travail et la base quittées et bonnes de cylindre sont soudées dans un cadre entier.

2) Après soudure, l'effort interne est éliminé par le gâchage, ainsi l'acier entier est fort et la stabilité est bonne.
2) Logiciel d'analyse par éléments finis d'ANSYS pour assurer la fiabilité de la machine et de la précision.



2, circuit hydraulique :
1) Système de contrôle intégré importé de Rexroth Allemagne ;
2) diminuent l'installation des canalisations ;
3) assurent la stabilité fonctionnante et l'aspect meilleur.



3, cylindres principaux d'huile :
1) mode de contrôle de boucle bloquée : Servovalve électrohydraulique de l'Allemagne et règle discordante importée ;

2) Technologie hydraulique à haute fréquence de contrôle, plus rapide, plus efficace et précis.
3) Totalement différent des machines à cintrer traditionnelles d'arrêt mécanique ;
4) haute précision de la position et du recourbement de glissement ;
5) opération précise et stable



4, mesure arrière :
1) vis de haute qualité de boule et guider linéaire pour assurer la précision de arrêt.
2) un blocage multiaxe plus fonctionnel est disponible selon l'exigence de client.

3) Les ensembles de la norme 2 de doigts montés dans le guider linéaire installé sur la poutre arrière de mesure, quant aux formes complexes fonctionnent les morceaux, 4 ou le système arrière de mesure de 5 doigts et les matrices correspondantes sont disponibles pour le votre choisissent.



5, côtés du corps deux :
1) C a formé des plats sont adaptés des deux côtés ;
2) la règle de grille de haute précision est sur le C a formé des plats ;
3) évitent les influences sur la précision de recourbement résultant de la déformation du corps de machine pendant le processus de recourbement.



6, contrôleur de commande numérique par ordinateur :

1) Toutes les actions (haches de X, de R, de Z fonctionnant) du bouchon arrière par le système de commande numérique par ordinateur ;

2) La course du Ram sont commandées par le système de commande numérique par ordinateur

3) L'écoulement hydraulique et la pression du circuit sont commandés par le système de commande numérique par ordinateur

4) L'ajustement de la compensation de débattement sont commandés par le système de commande numérique par ordinateur

5) Toutes les opérations sont commodes et rapides.









Configuration de base :





Non	Nom	Modèle/fabrication
1	Système de commande numérique par ordinateur	Holland Delem DA53T, DA58T, contrôleur de DA66T ESA S630, S640, S650 CYBELEC CT8, CT12 LZ-1000
2	Électricités	Électricités de la France Schneider
3	De retour-mesure	Vis de boule + guider linéaire ; 2sets de doigt se déplaçant sur le guider linéaire
4	Moteur principal	Moteur à courant alternatif de Siemens
5	Moteur servo	Nanjing Estun
6	Conducteur servo	Nanjing Estun
7	Commutateur de pédale	KACON, Corée du Sud
8	Bague d'étoupage	BAUSER et Busak+Shamban, Allemagne

9	Circuit hydraulique	Rexroth, Allemagne
10	Pompe à huile	Haute performance de l'Allemagne ALLEAD et pompe à huile interne à faible bruit de pompe à engrenages
11	Connecteur de tube d'huile	L'Allemagne EMB
12	Outil et V-matrice supérieurs	Un ensemble d'outil supérieur standard et V meurent
13	De retour-mesure	Vis de boule de Taïwan Hiwin et rail de guide linéaire
14	Cylindre d'huile	La Chine Taifeng
15	Fixage rapide	Marque chinoise
16	Compensation de débattement	Compensation mécanique/table de couronnement

17	Dirigeant discordant	L'Italie GIVI
18	Axe standard	4 +1 (Y1, Y2, X, R, +V)





Introduction des pièces principales :



-- Contrôleur de commande numérique par ordinateur :



-- Circuit hydraulique de l'Allemagne Rexroth :













-- Joints de l'Allemagne EMB

Forme exquise

Étanchéité fine

Grand écoulement

perte de basse pression

Aucune fuite d'huile.













-- GIVI Sensor Ruler

La servocommande électrohydraulique entièrement en circuit fermé d'utilisation de frein de presse de commande numérique par ordinateur,

Les signaux de position de Ram peuvent être retour au système de commande numérique par ordinateur par la règle de capteur de deux côtés,



alors le contrôleur DA58T de commande numérique par ordinateur ajuste la quantité débordante d'huile en changeant la taille s'ouvrante de la valve synchrone

, par la présente commandant la RAM Y1, Y2 fonctionnant au même niveau, maintenant l'état parallèle de la table de travail.









-- Table mécanique de couronnement/compensation

• Le mécanisme local de compensation de débattement emploie une structure mécanique de compensation de table d'interférence. Contrôle de calcul automatique de contrôleur de commande numérique par ordinateur.
• Chaque groupe se compose de plusieurs groupes de surfaces incurvées tridimensionnelles avec différentes pentes. La courbe de compensation est plus près de la courbe de déformation du plat de glissière, qui améliore considérablement l'exactitude d'usinage de la machine à cintrer.









-- Système de Backgauge

●Axe des abscisses drived par le moteur servo par l'intermédiaire de la vis de boule

●Axe de R drived par le moteur servo par l'intermédiaire de la vis de boule ou le support et le pignon

●Vis de boule de Taïwan HIWIN et guide de revêtement

●tous les moteurs de drivServo

●Manuel ajustant la position des doigts

●Z1, les haches Z2 drived par le moteur servo par l'intermédiaire du bon support et lie (facultatif)









-- Fixage rapide pour fixer l'outil supérieur fastly et facilement









--Outil supérieur standard et double V-matrice (style d'Amada) sur la machine

Matériaux : 42CrMo

Processus de extinction global, dureté élevée et bonne résistance à l'usure.

V-matrice simple ou double V8, V12, V16 (adaptés aux besoins du client)









-- L'Allemagne BAUSER et les joints de Busak+Shamban

Capacité forte d'anti-extrusion d'entailler

Des joints ne seront pas tordus ou pas fliped

Bonne résistance à l'usure et assemblée facile

Bon étanche







-- Système électrique fiable

• Composant électrique (relais, contacteurs) France Schneider
• Catégorie antipoussière IP54 d'armoire pour garantir le système électrique de haute qualité
• Fonction de porte ouverte et de mise hors tension

• Conducteurs de haute qualité de moteur servo d'Estun à X, R, haches de Z.
