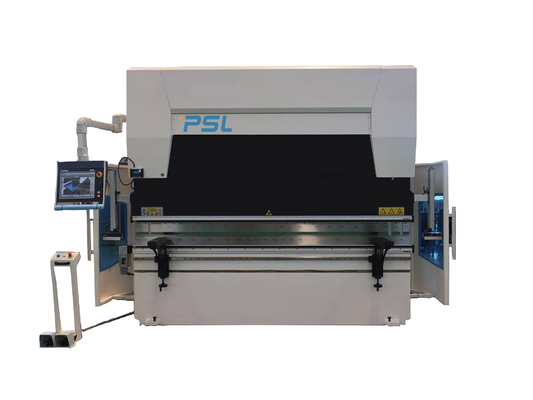

Tonne 2500mm de Tray Bending Machine 63 de câble de frein de presse hydraulique de commande numérique par ordinateur de DELEM DA66T DA 65

Tôle automatique pliant le moteur principal servo de frein électrohydraulique de presse de commande numérique par ordinateur



Introduction d'application,

Ce frein de presse de commande numérique par ordinateur utilise les outils (outils standard ou spéciaux) pour plier le feuillard dans des objets de diverses formes en coupe géométriques.

C'est une tôle formant la machine conçue pour le traitement en métal de tôles à froid.

Il est très utilisé dans l'industrie de recourbement de tôle, telle que l'automobile, la fabrication d'avions, l'industrie légère, la construction navale, le conteneur, l'ascenseur, les véhicules ferroviaires et d'autres industries.

Cette machine à cintrer de commande numérique par ordinateur vous aide à soulager le processus de recourbement et à améliorer l'efficacité de recourbement en grande partie.





Principe et caractéristiques de la machine :



1, structure de frein de presse :
1) structure acier-soudée complète ; des maisons, la table de travail et la base quittées et bonnes de cylindre sont soudées dans un cadre entier.

2) Après soudure, l'effort interne est éliminé par le gâchage, ainsi l'acier entier est fort et la stabilité est bonne.
2) Logiciel d'analyse par éléments finis d'ANSYS pour assurer la fiabilité de la machine et de la précision.



2, circuit hydraulique :
1) Système de contrôle intégré importé de Rexroth Allemagne ;
2) diminuent l'installation des canalisations ;
3) assurent la stabilité fonctionnante et l'aspect meilleur.





3, cylindres principaux d'huile :
1) mode de contrôle de boucle bloquée : Servovalve électrohydraulique de l'Allemagne et règle discordante importée ;

2) Technologie hydraulique à haute fréquence de contrôle, plus rapide, plus efficace et précis.
3) Totalement différent des machines à cintrer traditionnelles d'arrêt mécanique ;
4) haute précision de la position et du recourbement de glissement ;
5) opération précise et stable





4,   Table mécanique de couronnement/compensation



1)   Le mécanisme local de compensation de débattement emploie une structure mécanique de compensation de table d'interférence. Contrôle de calcul automatique de contrôleur de commande numérique par ordinateur.

2)   Chaque groupe se compose de plusieurs groupes de surfaces incurvées tridimensionnelles avec différentes pentes. La courbe de compensation est plus près de la courbe de déformation du plat de glissière, qui améliore considérablement l'exactitude d'usinage de la machine à cintrer.









5, système arrière de mesure :
1) vis de haute qualité de boule et guider linéaire pour assurer la précision de arrêt.
2) un blocage multiaxe plus fonctionnel est disponible selon l'exigence de client.

3) Les ensembles de la norme 2 de doigts montés dans le guider linéaire installé sur la poutre arrière de mesure, quant aux formes complexes fonctionnent les morceaux, 4 ou le système arrière de mesure de 5 doigts et les matrices correspondantes sont disponibles pour le votre choisissent.





6, côtés du corps deux :
1) C a formé des plats sont adaptés des deux côtés ;
2) la règle de grille de haute précision est sur le C a formé des plats ;
3) évitent les influences sur la précision de recourbement résultant de la déformation du corps de machine pendant le processus de recourbement.



7, contrôleur Delem Series de commande numérique par ordinateur :

1) Toutes les actions (haches de X, de R fonctionnant) du bouchon arrière ;

2) La course haches (Y1, Y2) de Ram



3) Écoulement hydraulique et pression du circuit



4) L'ajustement de la compensation de débattement

5) le client peut choisir différent la forme de backgauge

X+R ; (DA53T, DA58T)

X+R+Z1+Z2 ; (utilisant DA-66T, DA-69T)

X+X (delta) +R+Z1+Z2 ; (utilisant DA-66T, DA-69T)

X1+X2+R1+R2+Z1+Z2. (utilisant DA-66T, DA-69T).

 X1+X2+R1+R2+Z1+Z2+Z3+Z4. (utilisant DA-66T, DA-69T).







8, GIVI Sensor Ruler

1) la servocommande électrohydraulique entièrement en circuit fermé d'utilisation de frein de presse de commande numérique par ordinateur,

2) les signaux de position de Ram peuvent être retour au système de commande numérique par ordinateur par la règle de capteur de deux côtés,

3) alors le contrôleur DA58T de commande numérique par ordinateur ajuste la quantité débordante d'huile en changeant la taille s'ouvrante de la valve synchrone

, par la présente commandant la RAM Y1, Y2 fonctionnant au même niveau, maintenant l'état parallèle de la table de travail.





9, vite maintenant pour fixer l'outil supérieur fastly et facilement







10. outil supérieur de norme et double V-matrice (style d'Amada) sur la machine

Matières premières : 42CrMo

V-matrice simple ou double V8, V12, V16 (adaptés aux besoins du client)

Processus de extinction global, dureté élevée et bonne résistance à l'usure.









11, l'Allemagne BAUSER et joints de Busak+Shamban

Capacité forte d'anti-extrusion d'entailler

Des joints ne seront pas tordus ou pas fliped

Bonne résistance à l'usure et assemblée facile

Bon étanche







12, système électrique fiable

• Composant électrique (relais, contacteurs) France Schneider
• Catégorie antipoussière IP54 d'armoire pour garantir le système électrique de haute qualité
• Fonction de porte ouverte et de mise hors tension
• Conducteurs de haute qualité de moteur servo d'Estun à X, R, haches de Z.
• Moteur principal servo pour épargner le coût d'énergie et de puissance.









Configuration de base :





Non	Nom	Modèle/fabrication
1	Système de commande numérique par ordinateur	Holland Delem DA53T, DA58T, contrôleur de DA66T ESA S630, S640, S650 CYBELEC CT8, CT12 LZ-1000
2	Électricités	Électricités de la France Schneider
3	De retour-mesure	Vis de boule + guider linéaire ; 2sets de doigt se déplaçant sur le guider linéaire
4	Moteur principal	Moteur à courant alternatif de Siemens
5	Moteur servo	Nanjing Estun
6	Conducteur servo	Nanjing Estun
7	Commutateur de pédale	KACON, Corée du Sud
8	Bague d'étoupage	BAUSER et Busak+Shamban, Allemagne

9	Circuit hydraulique	Rexroth, Allemagne
10	Pompe à huile	Haute performance de l'Allemagne ALLEAD et pompe à huile interne à faible bruit de pompe à engrenages
11	Connecteur de tube d'huile	L'Allemagne EMB
12	Outil et V-matrice supérieurs	Un ensemble d'outil supérieur standard et V meurent
13	De retour-mesure	Vis de boule de Taïwan Hiwin et rail de guide linéaire
14	Cylindre d'huile	La Chine Taifeng
15	Fixage rapide	Marque chinoise
16	Compensation de débattement	Compensation mécanique/table de couronnement

17	Dirigeant discordant	L'Italie GIVI
18	Axe standard	4 +1 (Y1, Y2, X, R, +V)
