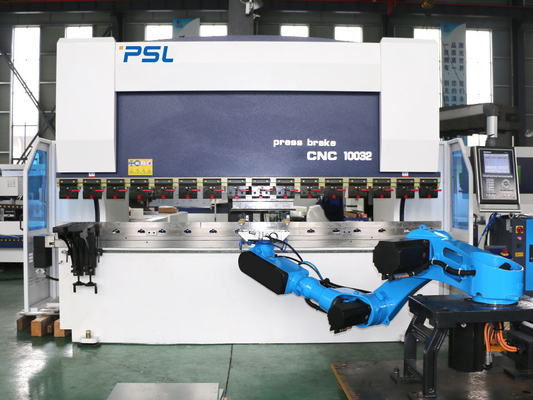

Frein servo Électrique-hydraulique de presse de commande numérique par ordinateur avec le recourbement automatique de robot
Introduction d'application,
Cette machine de commande numérique par ordinateur se compose d'un frein de presse de commande numérique par ordinateur, d'un robot, de système de alimentation, de système de pince, et de système automatique d'alignement pour la vitesse arrière. Le robot de recourbement peut sauver la main d'oeuvre, a la valeur peu utilisée, assure la cohérence des objets de recourbement, et aider à améliorer la réputation de la société et la compétitivité à un de plus haut niveau.
Les freins de presse et les robots de recourbement sont équipement indispensable en tôle traitant et sont très utilisés dans diverses industries de transformation de tôle, telles que des avions, des bateaux, des automobiles, matériel électronique, instrumentation et matériel médical et d'autres métallurgies de feuille.
Principe et caractéristiques de la machine :
1. Les moteurs de servo électrohydrauliques de commande numérique par ordinateur + pompe la presse de commande numérique par ordinateur que le frein est deux moteurs principaux servo qui conduit 2 pompes de manière pour commander le Ram haut/bas synchroniquement.
2. Machine à cintrer de commande numérique par ordinateur avec la conception profilée, la grande vitesse, la haute précision, la rigidité élevée, et la représentation stablement.
3. Le bon cadre antidétonant (construction de plat de souder-acier), cadre entier est gâché, réduit la modification, utilisant la grande commande numérique par ordinateur Broing et la fraiseuse, processus dans un, assurent à haute précision.
4. Le dispositif de couronnement (hydraulique) mécanique de compensation est équipé.
5. Backgauge est conduit par les moteurs servo numériques, déplacés avec la vis de boule, guidée par le guide linéaire. Haute précision.
Les haches multi de backgauge sont cadre en acier disponible de machine de soudure obtient le traitement de recuit avec le contrôleur constant de commande numérique par ordinateur d'exactitude.
6. Utilisant la marque célèbre internationale dans les composants importants comme pompe, valve, joints, unités électriques et servo, et système de commande numérique par ordinateur.
7. La force exécutive élevée, le niveau élevé et la haute machine professionnelle ont rassemblé l'équipe.
8. Conception de sauvegarde de puissance, avec la protection légère de rideau, fonction de puissance- de porte ouverte, plus de sécurité en fonctionnant.
9. Les perspectives de mode, sensibles, et belles, des machines sont design compact, petite surface au sol, opération facile.
10. L'outil et les V supérieurs meurent et table de travail crwoning remplaçable, pièce forgéee et précision rectifiant, fixation de boulons.
11. ensemble complet de dispositif de recourbement de robot, y compris le robot, suçant le cadre, la plate-forme de matériaux, plaçant la plate-forme, etc….
Description de programme (étapes d'opération) :
L'opérateur presse le → de bouton marche
Le robot prend le matériel du plat matériel supérieur et le place sur la gravité centrant le → de plate-forme
Après le positionnement, le robot prend le matériel pour se plier à la machine à cintrer et plie les caractéristiques bridantes sur le → de les deux côtés
Après le recourbement, le robot met l'objet sur le cadre de conversion de posture et commute le → de posture
Après changement de la posture, le robot saisit l'objet pour plier le → de caractéristique de cannelure de col de cygne
Après le recourbement, le robot place l'objet sur le → matériel inférieur de plat
Accomplissez la courbure
Conditions de travail de recourbement de robot :
La période de recourbement d'une d'une seule pièce de robot est environ : minimum/PCs ; (par 24 heures)
Évaluation de recourbement de temps de robot :
Travail de recourbement d'objet simple de robot : au sujet du S.
Introduction des pièces principales :
-- Contrôleur DELEM DA53T de commande numérique par ordinateur :
-- Circuit hydraulique servo de Rexroth :
-- GIVI Grating Ruler
La servocommande électrohydraulique entièrement en circuit fermé d'utilisation de frein de presse de commande numérique par ordinateur,
Les signaux de position de Ram peuvent être retour au système de commande numérique par ordinateur par la règle de capteur de deux côtés,
alors le contrôleur DA66T de commande numérique par ordinateur ajuste la quantité débordante d'huile en changeant la taille s'ouvrante de la valve synchrone
, par la présente commandant la RAM Y1, Y2 fonctionnant au même niveau, maintenant l'état parallèle de la table de travail.
-- Table mécanique de couronnement/compensation
- Le mécanisme local de compensation de débattement emploie une structure mécanique de compensation de table d'interférence. Contrôle de calcul automatique de contrôleur de commande numérique par ordinateur.
-- Bouchon de Backgauge,
●Axe des abscisses drived par le moteur servo
●Axe de R drived par le moteur servo
●Z1, Z2 diminue (doigt 1 et 2) drived par le moteur servo (facultatif)
●Z3, les haches Z4 drived par les moteurs servo pour soutenir le suivi de plaque d'acier pendant le recourbement (facultatif)
●toutes les haches drived par les moteurs servo
-- Fixage rapide pour fixer l'outil supérieur fastly et facilement
--Outil supérieur standard et double V-matrice (style d'Amada) sur la machine
Matériaux : 42CrMo
Processus de extinction global, dureté élevée et bonne résistance à l'usure.
V-matrice simple ou double V8, V12, V16 (adaptés aux besoins du client)
-- Joints de cylindre de l'Allemagne BAUSER et du Busak+Shamban
-- Système électrique fiable
- Composant électrique (relais, contacteurs) France Schneider
- Catégorie antipoussière IP54 d'armoire pour garantir le système électrique de haute qualité
- Fonction de porte ouverte et de mise hors tension
- Conducteurs de haute qualité de moteur servo d'Estun
