frein de presse d'axe du frein 8+1 de presse hydraulique de la commande numérique par ordinateur 200T 3200

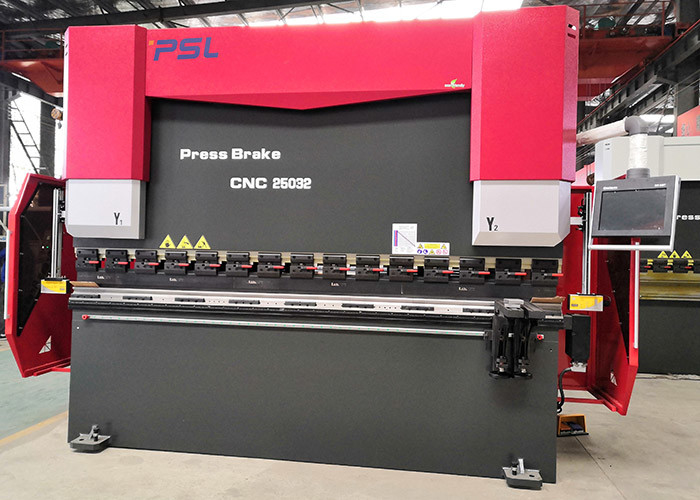

Frein de presse de commande numérique par ordinateur du frein 200T 3200 de presse de commande numérique par ordinateur plein avec 8+1 haches





Principe et caractéristiques du frein de presse de commande numérique par ordinateur :



Introduction d'application de frein de presse de commande numérique par ordinateur,









1, structure de frein de presse de commande numérique par ordinateur :
1) structure acier-soudée complète ; des maisons, la table de travail et la base quittées et bonnes de cylindre sont soudées dans un cadre entier.

2) Après soudé, l'effort interne est éliminé par le gâchage, ainsi l'acier entier est fort et la stabilité.
2) Logiciel d'analyse par éléments finis d'ANSYS pour assurer la fiabilité et la force du cadre de machine et de la précision de recourbement.



2, système de commande numérique par ordinateur à commander :

1) Toutes les actions (haches de X, de R, de Z fonctionnant) du bouchon de De retour-mesure ;

2) La course du Ram sont commandées



3) Entrée hydraulique et pression du circuit dans deux unités servo hydrauliques

4) L'ajustement de la compensation de débattement





3, circuit hydraulique :
1) Système de contrôle intégré importé de Rexroth Allemagne ;
2) deux réservoirs de stockage de pétrole avec les conseils principaux servo de motors+pumps+valves conduisant deux cylinderes de sieds séparément ;

3) Diminuez l'installation des canalisations, moins d'huile est employée et la température d'huile est bas à long terme ;
4) assurent la stabilité fonctionnante et l'aspect meilleur.



4, deux cylindres principaux d'huile :
1) mode de contrôle de boucle bloquée : Conseils de servovalves de l'Allemagne et dirigeant discordant importé ;

2) Technologie hydraulique à haute fréquence de contrôle, plus rapide, plus efficace et précis.
3) Totalement différent des machines à cintrer traditionnelles d'arrêt mécanique ;
4) haute précision du glissement plaçant et se pliant ;


5, bouchon arrière de mesure :
1) vis de haute qualité de boule et guider linéaire pour assurer la précision de arrêt.
2) un blocage multiaxe plus fonctionnel est disponible selon l'exigence de client.

3) Les ensembles de la norme 2 de doigts montés dans le guider linéaire installé sur la poutre arrière de mesure, quant aux formes complexes fonctionnent les morceaux, 4 ou le système arrière de mesure de 5 doigts et les matrices correspondantes sont disponibles pour le votre choisissent.



6, bras suivant d'avant :

1) Moteurs servo conduisant le bras de soutien à travers le plat coudé suivant.

2) Spécial pour le grand plat de tailles se pliant pour sauver des travailleurs et pour éviter l'accident.



7, côtés du corps deux :
1) C a formé des plats sont adaptés des deux côtés ;
2) la règle de grille de haute précision est fixée entre le C a formé les plats et le Ram ;
3) évitent les influences sur la précision de recourbement résultant de la déformation du corps de machine pendant le recourbement.









Introduction des pièces principales :



-- Contrôleur DELEM DA53T de commande numérique par ordinateur :









-- GIVI Grating Ruler

La servocommande électrohydraulique entièrement en circuit fermé d'utilisation de frein de presse de commande numérique par ordinateur,

Les signaux de position de Ram peuvent être retour au système de commande numérique par ordinateur par la règle de capteur de deux côtés,



alors le contrôleur DA66T de commande numérique par ordinateur ajuste la quantité débordante d'huile en changeant la taille s'ouvrante de la valve synchrone

, par la présente commandant la RAM Y1, Y2 fonctionnant au même niveau, maintenant l'état parallèle de la table de travail.









-- Table mécanique de couronnement/compensation

• Le mécanisme local de compensation de débattement emploie une structure mécanique de compensation de table d'interférence. Contrôle de calcul automatique de contrôleur de commande numérique par ordinateur.









-- Bouchon de Backgauge,

●Axe des abscisses drived par le moteur servo



●Axe de R drived par le moteur servo



●Z1, Z2 diminue (doigt 1 et 2) drived par le moteur servo (facultatif)

●Z3, les haches Z4 drived par les moteurs servo pour soutenir le suivi de plaque d'acier pendant le recourbement (facultatif)

●toutes les haches drived par les moteurs servo









-- Bras suivants avant





-- Fixage rapide pour fixer l'outil supérieur fastly et facilement









--Outil supérieur standard et double V-matrice (style d'Amada) sur la machine

Matériaux : 42CrMo

Processus de extinction global, dureté élevée et bonne résistance à l'usure.

V-matrice simple ou double V8, V12, V16 (adaptés aux besoins du client)









-- Joints de cylindre de l'Allemagne BAUSER et du Busak+Shamban









-- Système électrique fiable

• Composant électrique (relais, contacteurs) France Schneider
• Catégorie antipoussière IP54 d'armoire pour garantir le système électrique de haute qualité
• Fonction de porte ouverte et de mise hors tension

• Conducteurs de haute qualité de moteur servo d'Estun







--  Garde de sécurité des lasers











Paramètres de frein de presse de commande numérique par ordinateur de série de HPB,
