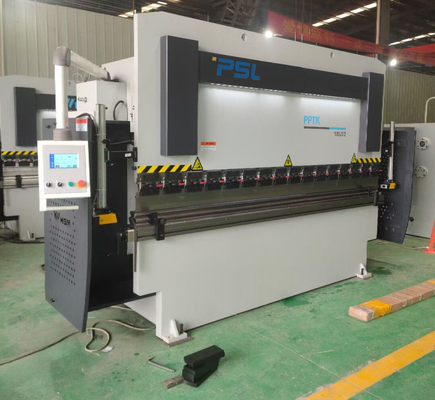

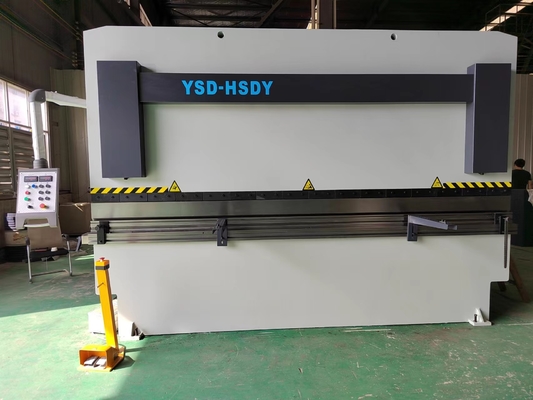

Machine à cintrer de plaque métallique PPT-125t/3200 200T/4000 de 200 Ton Cnc Hydraulic Press Brake

200 séries de plaque métallique de la machine à cintrer PPT-125t/3200 200T/4000 PPT de Ton Cnc Hydraulic Press Brake





Caractéristiques principales de ce frein de presse hydraulique :



1. la transmission hydraulique, les cylindres d'huile aux deux extrémités de la machine-outil sont arrangées sur le coulisseau pour conduire directement le travail coulissant, qui a les avantages du travail stable, de l'opération commode, de la sécurité et de la fiabilité.

2.  Le mécanisme de synchronisation de glisseur adopte l'axe mécanique de torsion pour commander la synchronisation de glisseur, qui a l'exactitude élevée de synchronisation et l'anti capacité excentrique forte de charge.

3.  L'arrêt mécanique est employé pour commander le point mort inférieur, qui est stable et fiable avec la haute précision.

4.  Il est facile ajuster l'établi manuel de compensation de débattement de totalité.

5.  La fonction inférieure de retard de participation de pression de point mort peut réduire le rebond de l'objet et assurer l'exactitude de l'objet.

6.   Il a la fonction de rapide en avant à travailler en avant pour assurer l'alignement précis de l'opérateur.

7.   Nombre de haches d'OR : X (arrêt arrière), y (arrêt de RAM)











Composantes principales de frein de presse hydraulique :



Modèle facultatif	Fabricant	Remarques
Système de commande numérique par ordinateur	E300T TP-10S DA41T	ESTUN EASYCAT DELEM	(Facultatif)
Circuit hydraulique	Vannes électromagnétiques principales	Rexroth D'ABORD
Cachetages	cylindres	MERKEL NOK
Mesure arrière	Moteur servo Vis de boule + guider linéaire	EASYCAT Taïwan
Pompe à huile	Pompe à huile intérieure de vitesse	NACHI Ensoleillé
Alimentation secteur	Moteur à courant alternatif Moteur servo	Wanbang VEICHI	(Facultatif)
Table de travail	Table de couronnement manuelle Table de couronnement mécanique motorisée	PSL PSL	Facultatif
Sécurité	Barrières en acier de côtés de l'avant deux Protection sûre arrière de capteur	PSL	(Facultatif)
Bras avant de soutien	Bras simple fixe de soutien les bras de soutien ont monté sur le guide linéaire	PSL	(Facultatif)
Tension	380V/50HZ	PSL	Adapté aux besoins du client
Composant électrique	Relais de Schneider, contacteur	Schneider
Commutateur de pied	Commutateur vertical coréen de Kaikun	La Chine
Deptj de gorge	400mm 400-600mm (facultatif)	PSL







Fonctions principales du frein de presse :



1. Ce frein de presse est conception assistée par ordinateur adoptée de technologie de LVD. Le cadre, la RAM et d'autres parts importantes sont analysés par le logiciel d'analyse par éléments finis d'ANSYS pour assurer la force et la rationalité structurelle du cadre.



2.   La machine à cintrer emploie la pleine structure soudée en acier, vibrant le traitement du vieillissement pour le retrait de l'effort interne, avec la rigidité et la stabilité élevées. L'usinage du cadre adopte la méthode de usinage de fixage ancienne de grand sondage de plancher et de centre d'usinage de portique de fraiseuse et mobile pour assurer l'exactitude d'usinage des pièces.







3.   Adopt a intégré le système de contrôle hydraulique, plus fiable et facile pour l'entretien.
les choix particuliers d'installation laissent obtenir particulièrement les niveaux sonores modérés les deux sur des machines de la capacité moyenne. Surchargez la protection de débordement est équipé au circuit hydraulique, qui ne peut assurer aucune fuite, et le niveau d'huile peut être lu ou vu directement.





4.    La barre de torsion a forcé la synchronisation mécanique, équilibre de bouchon de limite avec l'axe des y de haute précision.



5.    La mesure arrière est soudée par la structure métallique et a la rigidité élevée. Elle est conduite par le moteur servo, la vis de boule et le guide linéaire pour assurer l'opération de haute précision.



6.   Les doigts de retour-mesure a le parallélisme élevé et l'ajustement rapide sur le guider linéaire.





7.    Mécanisme d'ajustement d'indépendant de RAM de l'ensemble de cylindre d'huile pour augmenter l'effet de scellage.



8.    L'outil supérieur spécial est équipé du fixage rapide conçu pour plier les plaques d'acier inoxydables minces.

V-matrice 4-way avec différentes ouvertures





9.    Pédale de pied avec l'arrêt d'urgence.



10.    Couverture avant de RAM avec la lampe pour l'allumage.



11.    Clampings supérieurs rapides/rapides d'outil



12.    Contrôleur de commande numérique par ordinateur pour le frein de presse hydraulique : Delem DA41T, EASYCAT EP10s

Ces le contrôleur seulement peut commander deux axe-x et Y servo, et table crwoning.

la fonction de programmation de Multi-travail-étape peut réaliser une opération automatique et un positionnement contnuous ou des procédures multipas, aussi bien qu'un ajustement de précision automatique pour des positions de bouchon arrière et de bloc de glissement ;











Fonctions ou pièces facultatives,



1.   Des mouvements avant de défenseurs sans à-coup sur le guider linéaire le long de la table de travail dedans à droite ou à gauche, peuvent également être ajustés en haut et en bas.



2. protecteur sûr de laser.



3. a motorisé la table de couronnement mécanique.



5. mises à jour de moteur principal au moteur servo.



6. poutre de De retour-mesure avec le double guider linéaire pour déplacer des doigts facilement.



7. gorge de profondeur à 600mm ou à plus.



























PPT (K) paramètres principaux de série du frein de presse.





NameModel	40/12.5	40/20	40/25	50/20	70/25	70/30	70/40	100/25	100/30	100/40	135/30	135/40	165/30	165/40
KN de pression nominale	400	400	400	500	700	700	700	1000	1000	1000	1350	1350	1650	1650
Largeur pliable millimètre de conseil	1250	2000	2500	2000	2500	3000	4000	2500	3000	4000	3000	4000	3000	4000
Espacement de colonne millimètre	890	1640	2050	1640	2050	2550	3150	2050	2550	3150	2550	3150	2550	2150
Course millimètre de glisseur	100	100	100	100	100	100	100	130	130	130	130	130	150	150
Distance millimètre d'ajustement de glisseur	80	80	80	80	80	80	80	110	110	110	110	110	120	120
Distance entre le glisseur et la table millimètre	300	300	300	300	300	300	300	310	310	310	310	310	350	350
Profondeur millimètre de gorge	200	200	200	200	200	200	200	200	200	200	200	200	250	250
Largeur millimètre de table de travail	140	140	140	140	140	140	140	180	180	180	180	180	180	180
Entraînement de la vitesse mm/s	100	100	100	78	100	100	100	100	100	100	100	100	100	100
Vitesse fonctionnante mm/s	10	10	10	7	7	7	7	8	8	8	8	8	8	8
Vitesse de retour mm/s	90	90	90	80	88	88	88	60	60	60	60	60	68	68
Kilowatt de puissance de moteur	3	3	3	3	4	4	4	5,5	5,5	5,5	7,5	7,5	11	11
Poids net de la machine-outil kilogramme	2000	2500	3000	2700	4400	4700	6200	5500	6000	8200	7000	8700	8500	10500
Bloc arrière espaçant le millimètre	400	400	400	400	600	600	600	600	600	600	600	600	600	600
Volume L de réservoir de carburant	63	63	109,5	63	109,5	130,8	130,8	130,8	130,8	130,8	130,8	130,8	164,7	164,7
Longueur globale millimètre de taille	1555	2160	2660	2160	2645	3145	4050	2645	3145	4050	3145	4145	3150	4050
Dimensions millimètre	1075	1128	1128	1128	1200	1200	1200	1290	1290	1320	1400	1460	1550	1550
Taille millimètre élevé d'aspect	2149	1980	1980	2030	2120	2120	2315	2240	2240	2420	2290	2420	2600	2600
